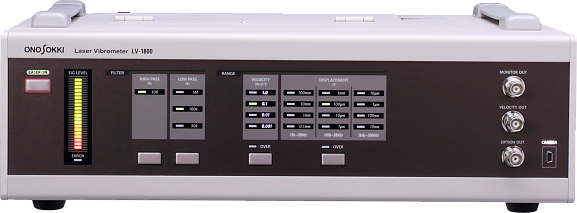

LV-1800

LV-1800

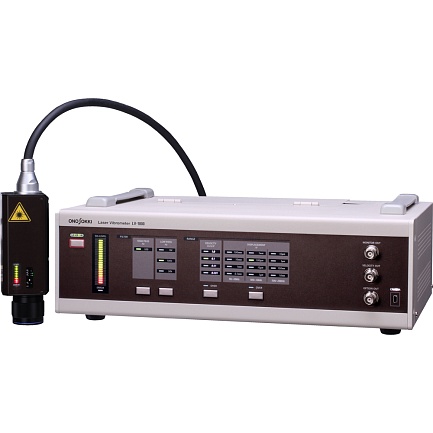

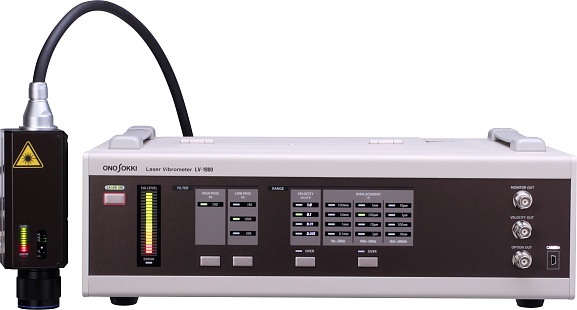

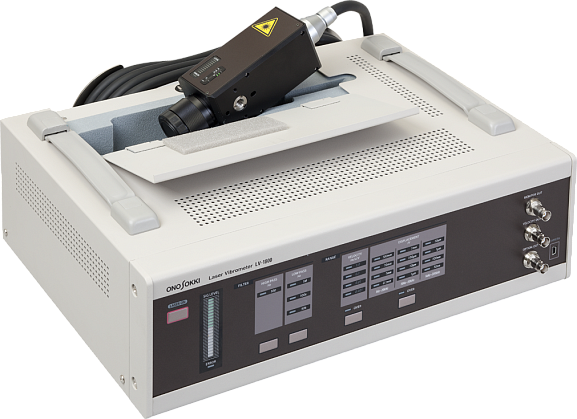

Лазерный доплеровский виброметр LV-1800 позволяет проводить высокоточные измерения вибрации бесконтактным способом.

Наименование прибора

LV-1800

Описание

Лазерный доплеровский виброметр бесконтактного типа LV-1800 использует новую интерференционную оптическую систему и обеспечивает улучшение чувствительности обнаружения на 20 дБ по сравнению с обычными моделями. Встроенная камера позиционирования позволяет легко проверить цель с помощью лазерного излучения.

Особенности
Встроенный датчик и камера
LV-1800 имеет встроенную конструкцию датчика и высокочувствительную цифровую камеру
*1. Объекты и детали, облучаемые лазерными пучками можно проверять без снижения чувствительности обнаружения на ПК под управлением Windows®
*2. Кроме того, путем совмещения объектива (LV-0151 A) и осветительного блока (LV-0185) можно обнаруживать амплитудное значение МЭМС (микроэлектромеханические системы) и микрообъектов.

• Значительно увеличена обнаруживающая способность
В недавно разработанной интерференционной оптической системе чувствительность обнаружения увеличена на +20 дБм по сравнению со стандартной моделью. Ограничения по целям и среде обнаружения были значительно снижены , чтобы обеспечить проведение установки и настройки датчика.

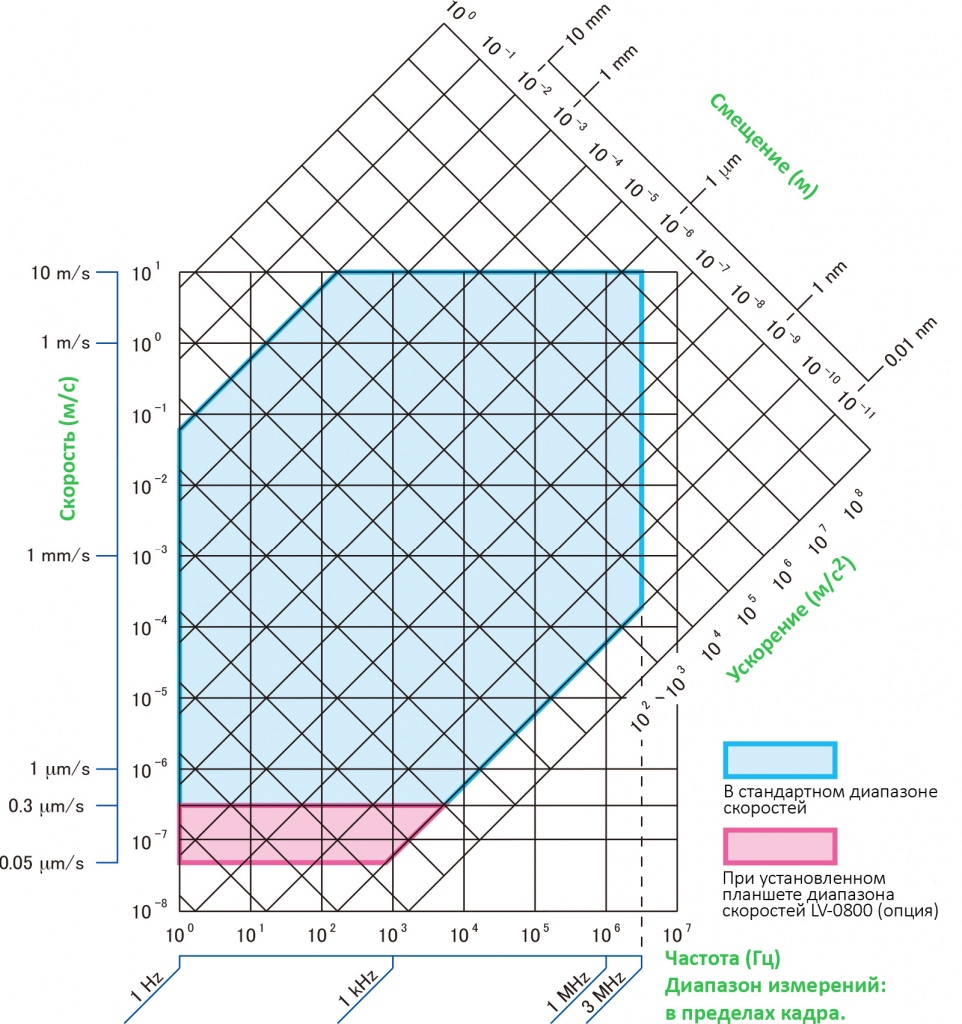

• Обнаруживаемые различные цели с 4 диапазонами скоростей
Обнаруживаемый диапазон амплитуд скорости составляет 0,05 мкм/сек* до 10 м/сек. LV-1800 может обнаруживать динамику различных целей, начиная с высокоскоростной амплитуды ультразвуковых инструментов и пьезоэлектрических устройств, заканчивая небольшой амплитудой, генерируемой тонкими пленками, МЭМС и керамическими конденсаторами.
Минимальное разрешение: при максимальной модуляции в случае установки LV-0800 (Прецизионный планшет диапазона скоростей).

• Удобство эксплуатации благодаря небольшому легкому датчику
Датчик отделен от лазерного источника света.
Без ограничений по установке, лазерные пучки могут излучаться во всех направлениях.
Кроме того, с помощью широкого спектра разнообразного дополнительного оборудования также можно обнаруживать амплитуду в глубоком положении или сужениях.

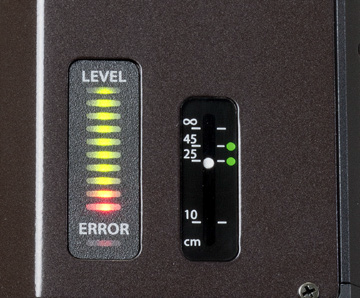

• Быстрое подтверждение фокусного положения и статуса обнаружения
Индикатор SIGNAL LEVEL (Уровень сигнала), отображающий состояние обнаружения, и шкала расстояний, используемая для ориентира фокусного положение лазера, оснащены датчиками.
Это позволяет проводить быструю и надежную настройку, а также проверку статуса обнаружения.

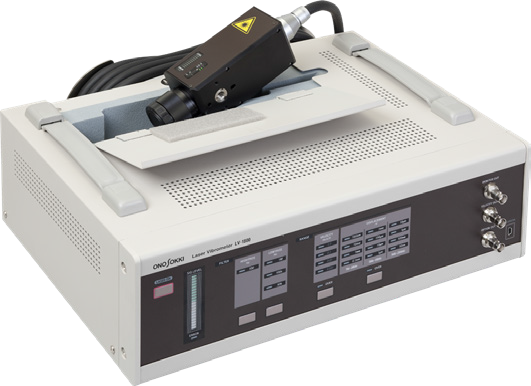

• Простота хранения и транспортировки

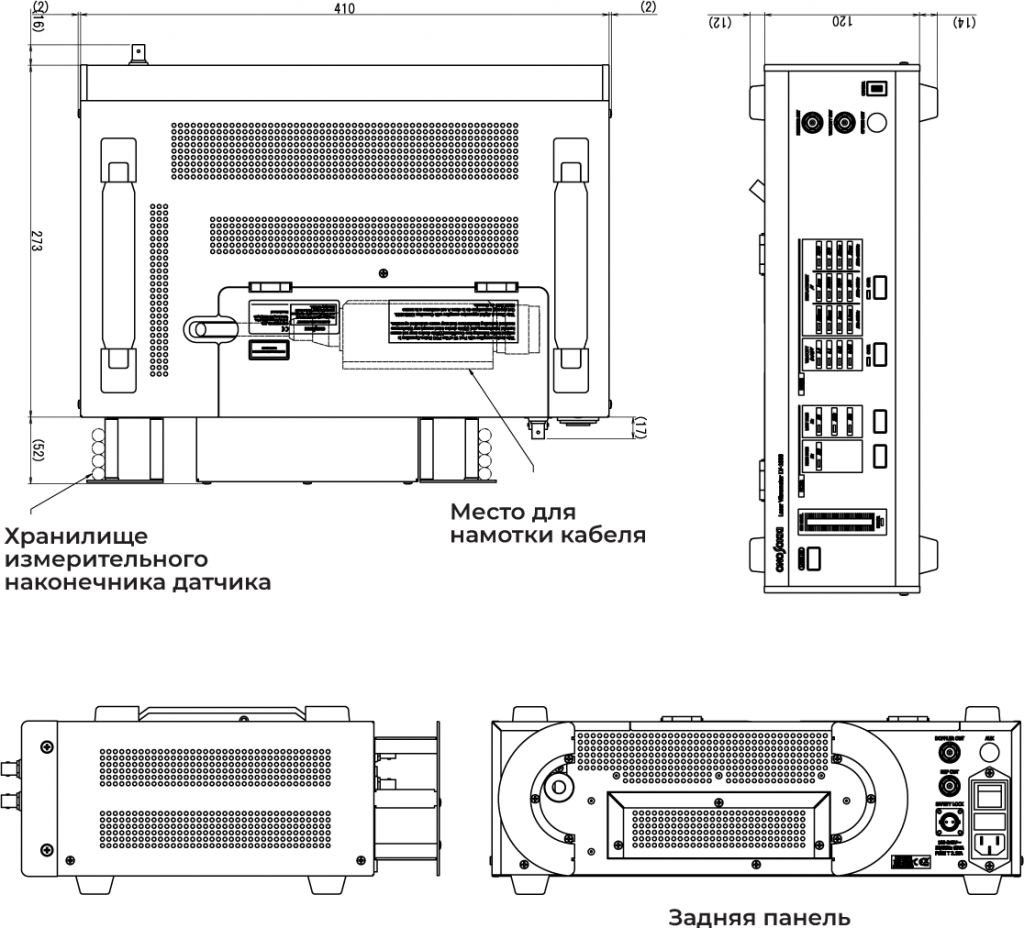

Основной корпус оснащен устройством хранения датчика и кабельным зажимом для намотки кабеля (3 м). В дополнительном ящике для хранения (LV-0350) может храниться основное вспомогательное оборудование, такое как магнитная стойка и блок освещения, а также основной корпус. Данное может обеспечить быструю систематизацию и безопасную транспортировку.

• Лазерные пучки класса 2 для любых площадок
Лазерные пучки LV-1800 соответствуют стандарту безопасности класса 2. В нем используется лазер видимого диапазона мощностью 1 мВт или ниже. LV-1800 был спроектирован, испытан и согласован в соответствии со следующим стандартам безопасности таким образом, чтобы его можно использовать на глобальных площадках. Соответствие стандартам:
  • JIS С 6802
  • IEC 60825-1:2007
  • FDA (CDRH) 21CFR 1040.10 и 1040.11 за исключением отклонений в соответствии с  требованием Замечания по лазерным установкам № 50
  • Маркировка EС (Директива ЕС по низковольтному оборудованию, EN61010-1) (Директива ЭМС, EN61326-1)
  • FCC (часть 15B)
  • Канадские нормы ЭМС (ICES-003)

• Бесшумная конструкция без охлаждающего вентилятора
LV-1800 подвергается противодействию автоколебаний посредством естественного воздушного охлаждения без вентилятора. Он предотвращает передачу вибрационного шума от основного корпуса и датчика к обнаруживаемой цели таким образом, анализы амплитуды и смещения мельчайшей скорости не подвергалась воздействию.

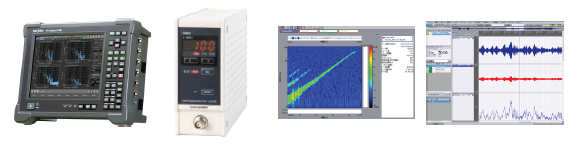

• Широкий выбор дополнительных возможностей обеспечивает самые лучшие решения
LV-1800 и его дополнительное оборудование, разработанное на основе громадного опыта проведения измерений на различных площадках, обеспечивают обнаружение, независимо от условий. Кроме того, блок анализа волновой формы Ono Sokki и его программное обеспечение предоставляют максимальное решение, визуализируя динамику и характеристики цели.


Варианты применения

·         Измерение точки вибрации и резонанса монтажных подложек компонентов

·         Измерение вибрации инверторов, конденсаторов, реакторов EV/HEV

·         Измерение через стекло

·         Измерение вибрации прозрачной или тонкой пленки

·         Измерение точки резонанса оптического датчика, такого как CD, DVD или BD.

·         Измерение динамики ультразвуковых двигателей

·         Оценка комплектующих, включая HDD

·         Оценка микрофонов и приемников, входящих в состав мобильных телефонов.

·         Измерение амплитуды устройство ультразвуковой сварки и инструментов для монтажа проводных соединений

·         Измерение пьезоэлементов, МЭМС и т.д.

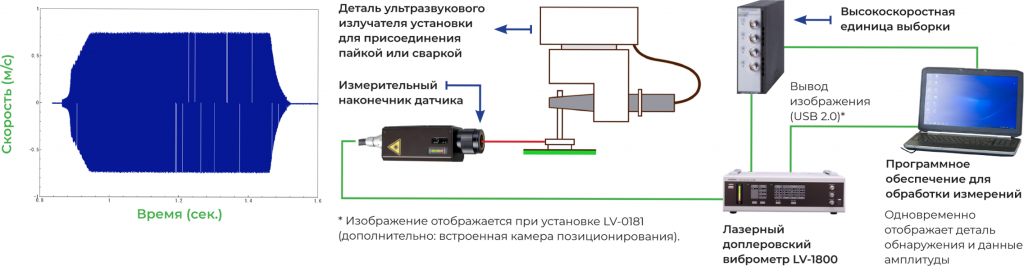

Измерение вибрации ультразвуковых инструментов
Настоящая прикладная система может измерять амплитуду объектов, вибрирующих на высоких скоростях, таких как установки для сварки ультразвуком и паяльные станки, на частотах выше 20 кГц.
С помощью амплитудных значений и частотного анализа можно проверять качество сварки или определять сроки технического обслуживания оборудования.

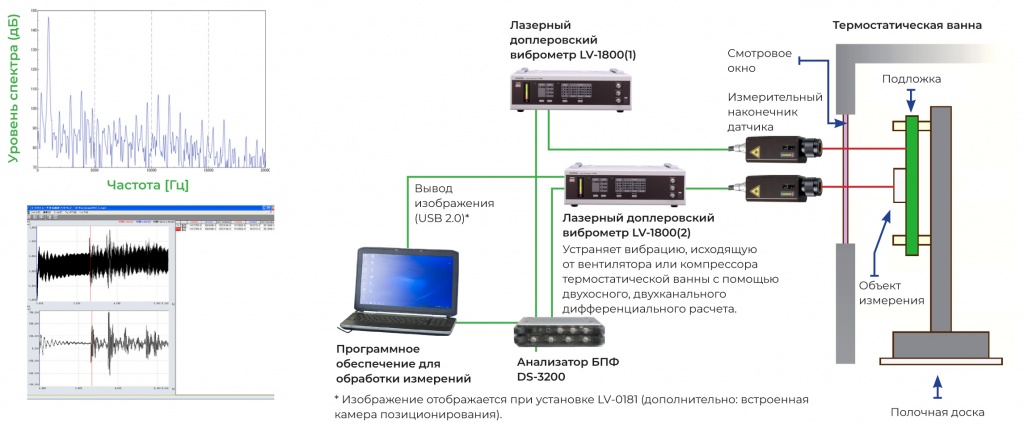

Измерение через стекло
LV-1800 не обнаруживает прозрачные объекты, не расположенные в фокусном положении. С помощью настоящей характеристики, эта система может обнаруживать вибрацию объекта внутри вакуумной камеры или термостатической ванны путем излучения лазера через стекло.

LV_1800-3 copy.jpg

Измерение компонентов, смонтированных на подложке
Поскольку лазерный доплеровский виброметр LV-1800 имеет высокую разрешающую способность по спектру, он может определять амплитуду электронных компонентов, смонтированных на подложках, в штырьевой точке при испытаниях на вибрацию.
Настоящая система применяется для просмотра состояния целей при неожидаемой перегрузке. Например, за состоянием деталей можно наблюдать в тех случаях, когда к цели прикладывается перегрузка с большей амплитудой, превышающей указанное ускорение, вследствие различия по массе каждой детали и режима вибрации подложки.

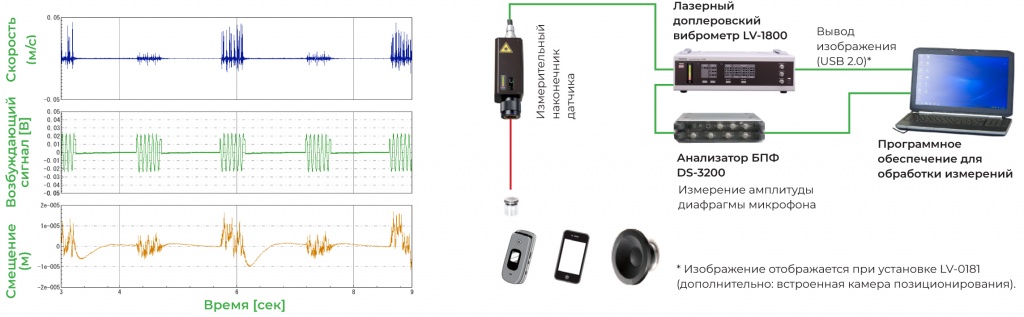

Измерение вибрации тонкой пленки
LV-1800, обеспечивающий бесконтактное и безнагрузочное обнаружение, является наиболее подходящим устройством для измерения амплитуды тонкой пленки, такой как диафрагма микрофона сотового телефона, корнпапир приемника или динамика, а также прозрачная пленка, аналогичная жидкокристаллической дисплейной пленке.

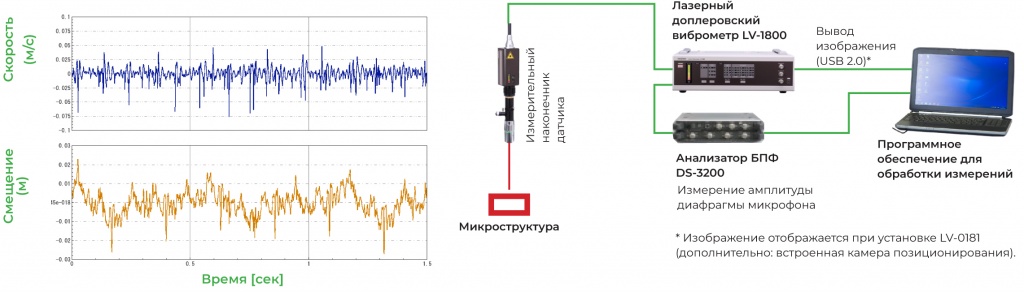

Измерение микроструктур

LV-1800 имеет высокое пространственное разрешение за счет установки дополнительной линзы объектива LV-0150A с диаметром микропятен до φ 3 мкм (стандартный диаметр пятна: φ20 мкм). С помощью этой системы вы можете определять амплитуду микроструктур, таких как MEMS (Micro Electro Mechanicall Systems).

Прецизионный планшет диапазона скоростей LV-0800
LV-0800 - это прецизионный планшет диапазона скоростей, устанавливаемый на LV-1800. Он обеспечивает проведение тех измерений, которые трудно обнаружить в стандартных диапазонах измерений, таких как амплитуды керамических конденсаторов, распространение ультразвуковых волн. При добавлении LV-0800, охватываемый диапазон обнаружения включает в себя от амплитуды скоростей 0,05 мкм/сек до 10 м/сек с 4 диапазонами.


Технические характеристики LV-0800
Диапазон скоростей

0,001 (м/сек) / В (0,01 м/сек 0-p (Макс))

Минимальное разрешение

0,05 мкм/сек * при максимальной модуляции

Частотный диапазон

от 0,3 до 200 кГц (fc=-3 дБ)


LV-0112 Плата выходного сигнала смещения / LV-0111 Плата выходного сигнала ускорения
Если LV-0112/0111 встроен в LV-1800, он преобразует обнаруживаемую скорость (м/сек) в значение смещения (м) или ускорения (м/сек2). Сигнал выводится от дополнительного соединителя, а сигнал скорости и сигнал смещения/ускорения можно получать одновременно. В LV-1800 можно устанавливать либо LV-0112, либо LV-0111.

Технические характеристики LV-0111
Диапазон настройки LV-1800  Частотный диапазон / Диапазон усиления
от 1 Гц до 2 кГц  от 1 Гц до 20 кГц  от 100 Гц до 400 кГц
1,0 (м/сек)/В  103 (м/сек2) /В  105 (м/сек2) /В  107 (м/сек2) /В
0,1 (м/сек) /В  102 (м/сек2) /В  104 (м/сек2) /В  106 (м/сек2) /В
0,01(м/сек) /В  101 (м/сек2) /В  103 (м/сек2) /В  105 (м/сек2) /В

Технические характеристики LV-0112
Диапазон настройки LV-1800

Частотный диапазон / Диапазон усиления

от 1 Гц до 20 кГц  от 10 Гц до 50 кГц  от 1 кГц до 200 кГц
1,0 (м/сек)/В  100 мм/В  1 мм/В  10 мкм/В
0,1 (м/сек) /В  10 мм/В  100 мкм/В  1 мкм/В
0,01(м/сек) /В   1 мм/В  10 мкм/В  100 нм/В
0,001 (м/сек)/В  0,1 мм/В  1 мкм/В  10 нм/В

Общие характеристики
Источник сигнала    Внутренне принимает сигнал скорости от LV-1800
Форма выхода  Аналоговое напряжение
Выходное напряжение  ±10 В (Макс) *Минимальный входной импеданс: 100 кОм и выше
Сдвиг постоянной составляющей  20 мВ и ниже
Максимальная амплитуда  Десять раз каждого диапазона настройки (0-р)
Ошибка преобразования амплитуды  ±5 % и ниже

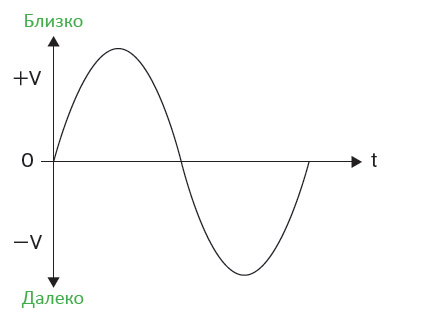

Полярность выходного сигнала амплитуды  + напряжение при перемещении ближе к стороне датчика

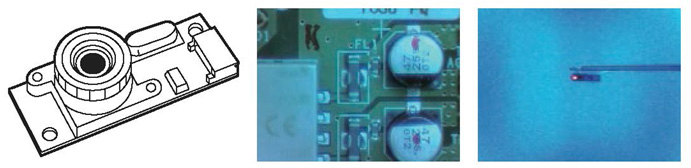

Встроенная камера позиционирования LV-0181
LV-0181 - высокочувствительная цифровая камера для позиционирования измерительного наконечника датчика при проверке изображения объекта. (Модуль камеры встроен в измерительный наконечник датчика). Коаксиальная и конфокальная камера, в которой фокальная точка лазерных пучков и фокус изображений являются общими, отображает изображения обнаруженных деталей на ПК с оперативной системой Windows® через выход USB 2.0. LV-0181 позволяет проверять небольшие измерительные объекты, а также проводить быстрое излучение лазерных лучков. При совмещении LV-0151A (линзы объектива) и LV-0185 (блок освещения) можно измерять амплитуду таких микрообъектов, как МЭМС.

Технические характеристики LV-0181

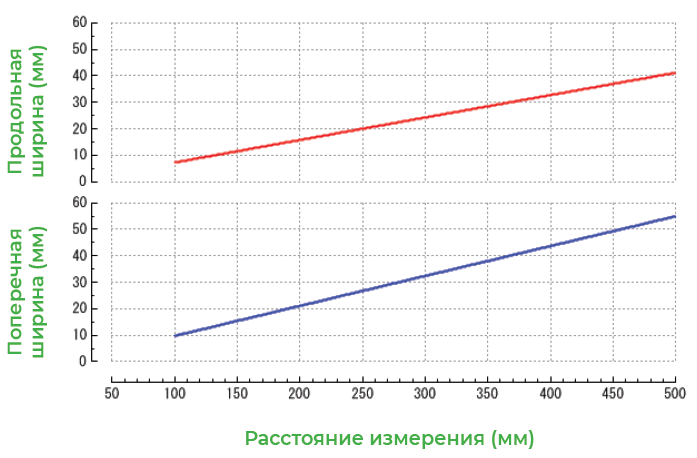

Дальность съемки  10 x 7,5 мм и выше (расстояние измерения 100 мм и выше)
Функция  Воздействие/ коэффициент усиления/ баланс белого (автоматически)
Рабочая среда  Windows® 7(SP1 и позже)/10 Истинная цветопередача дисплея 24 бита и выше
Фокус камеры  Конфокальный с лазерным пятном
Вспомогательное оборудование  CD-ROM с программным обеспечением камерного монитора LV-0181
Тип соединителя  USB 2.0 (Сторона основного блока: тип мини-B)
Элемент отображения  Колориметрический датчик CMOS 1/4 дюйма
Количество пикселей  300000 пикселей и выше
Размер изображения  VGA (640 x 480)
Скорость передачи кадров  30 кадров в секунду

LV-0185 Блок освещения
LV-0185 представляет собой дополнительное оборудование, способное освещать цель коаксиально с лазерными лучами. Белый светодиод и лазерный луч освещают измеряемую часть на одинаковом рабочем расстоянии и повышают резкость изображения LV-0181. Установка объектива способствует более эффективной фокусировке света. Он облегчает  лазерное облучение мельчайших измеряемых частей и задней стороны, где освещение светом осложнено.

Технические характеристики LV-0185
Применимые линзы объектива  LV-0150A (5x) / LV-0151A (10x)
LV-0152A (20x)
Метод излучения  Коаксиальное освещение отражённым светом
Светоизлучающая деталь  Люминесцентное свечение белым светодиодом
Длина кабеля  1,5 м (при использовании специального удлинительного кабеля.)
Управление  Переменная регулировка
Диапазон рабочих температур  от 0 до 40°C (без конденсации)
Диапазон рабочей влажности  от 30 до 80% отн. вл. (без конденсации)
Входное напряжение  от 100 В до 240 В переменного тока, 50/60 Гц
Потребляемое напряжение (ВА)  3,5 ВА при 100 В переменного тока; 9,0 ВА при 240 В переменного тока
Способ охлаждения  Естественное воздушное охлаждение (без вентилятора)

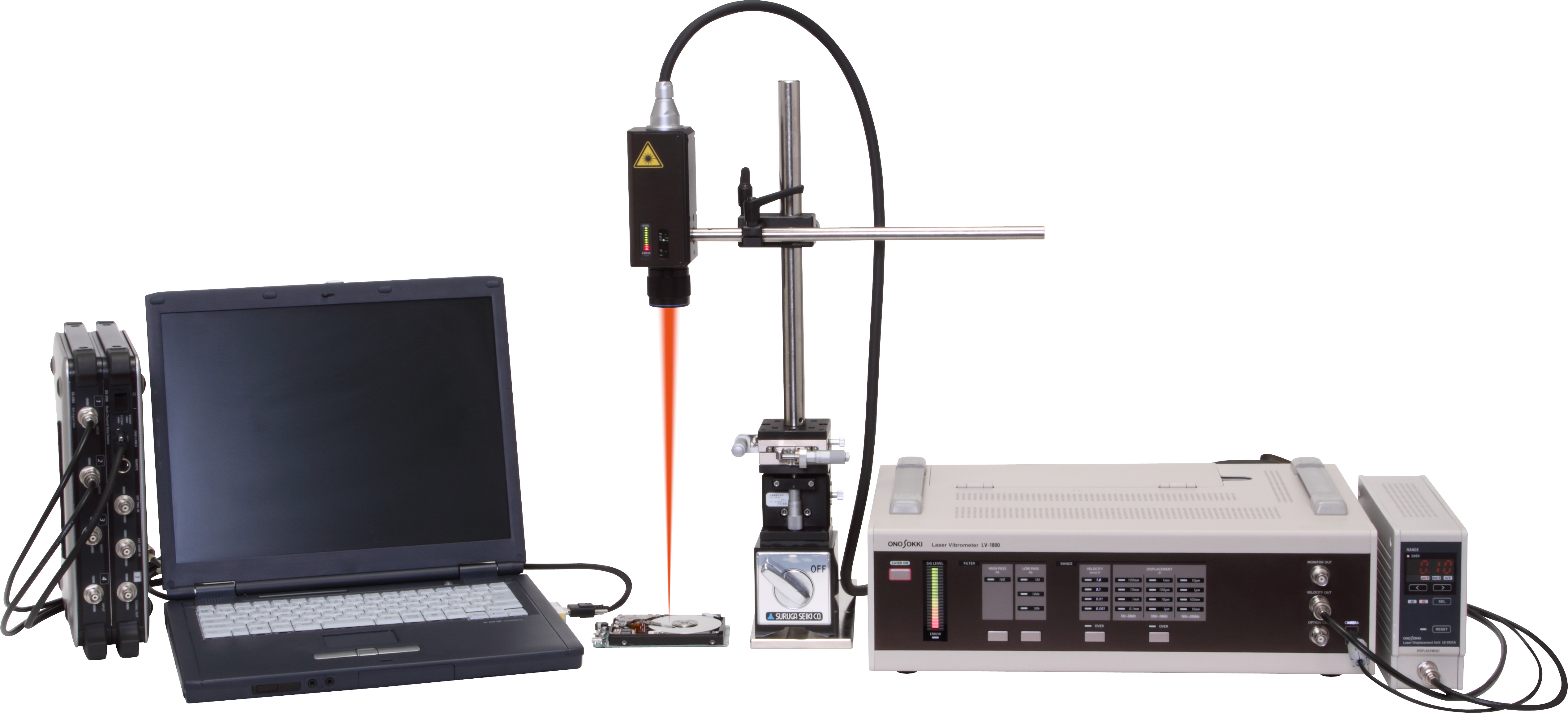

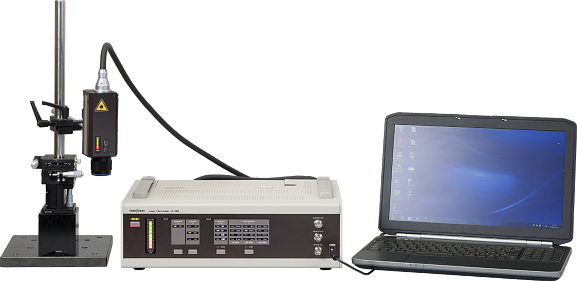

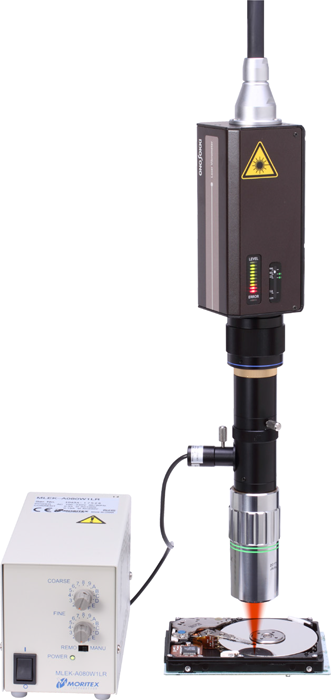

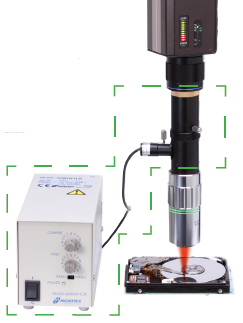

Система измерения вибрирующего микрообъекта
Установка LV-0181 (встроенная камера позиционирования), LV-0185 (блок освещения) и объектива на LV-1800 обеспечивает микрообнаружение лазерных пучков, а также наблюдение за изображением с помощью освещения отраженным светом. Это делает возможным лазерное позиционирование на микроструктурах и обнаружение многоточечных деталей.

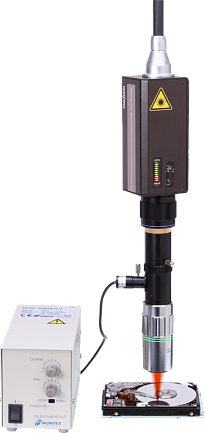

Базовая конфигурация: пример
Лазерный доплеровский виброметр

LV-1800

Встроенная камера позиционирования

LV-0181

Линзы объектива

LV-0150A

LV-0151A

LV-0152A

Блок освещения

LV-0185

Крупноразмерная магнитная стойка

LV-0030

Тонкое позиционирование ступени XY

LV-0015
Тонкое позиционирование ступени Z

LV-0016

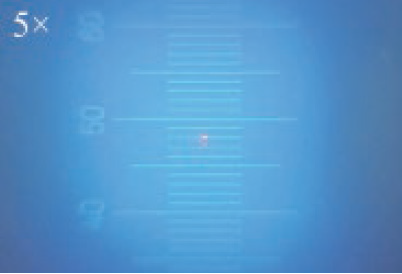

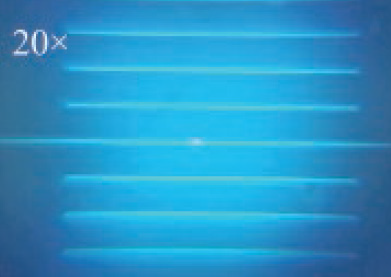

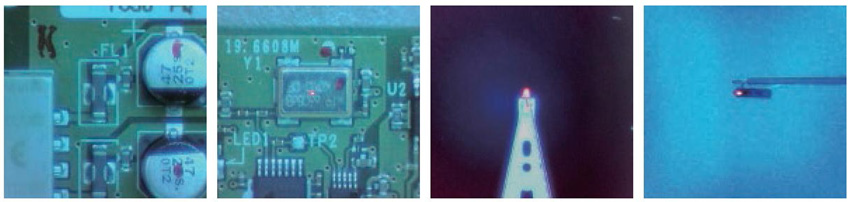

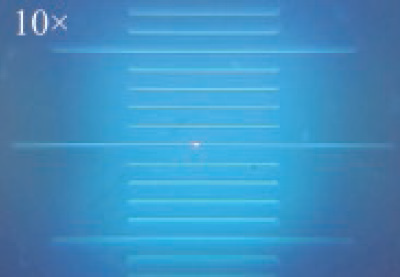

Линзы объектива  Технические условия  Изображение LV-0181

LV-0150A

Увеличение: 5x,  WD: 36,1 мм
Диаметр пятна: Ø4 мкм или меньше
* Адаптер преобразования предоставляется в стандартной комплектации.



LV-0151A

Увеличение: 10x,  WD: 38,9 мм
Диаметр пятна: Ø3 мкм или меньше
* Адаптер преобразования предоставляется в стандартной комплектации.


LV-0152A

Увеличение: 20x,  WD: 22,5 мм
Диаметр пятна: Ø2,5 мкм или меньше
* Адаптер преобразования предоставляется в стандартной комплектации.

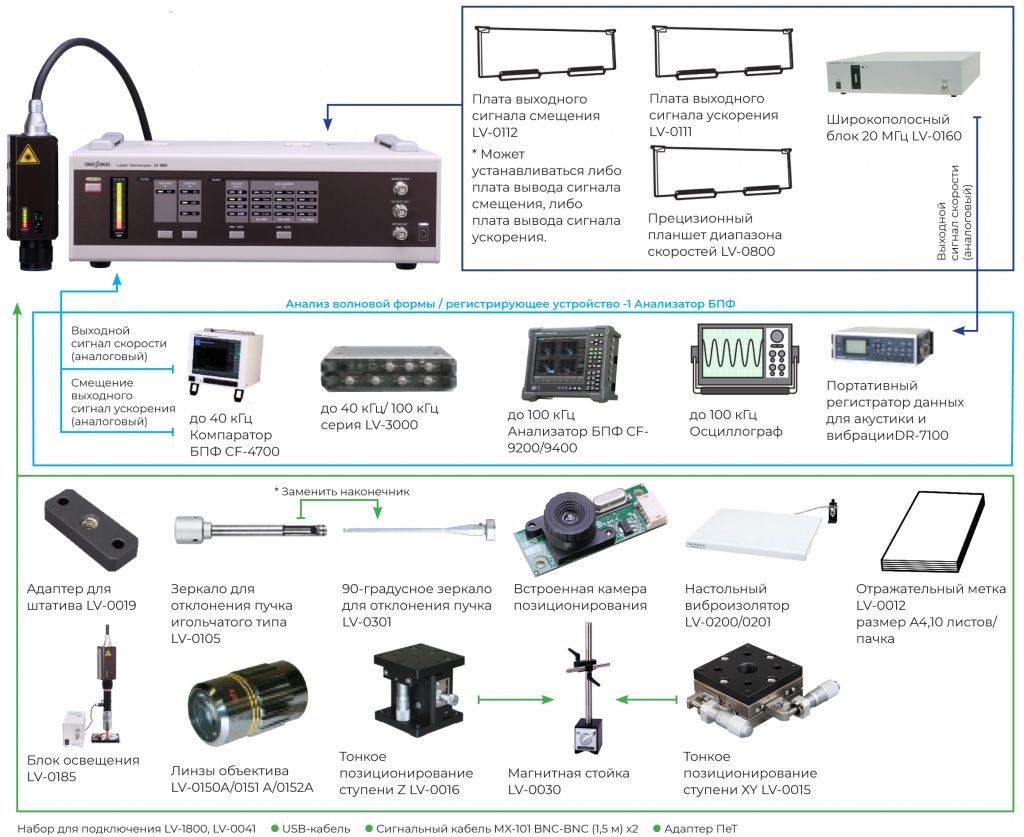

Конфигурация системы

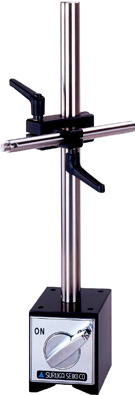

  Магнитная стойка LV-0030
Магнитная стойка используется для позиционирования датчика. Лазер может излучать с высокой угловой гибкостью с помощью поперечного зажима.
Использование его вместе со ступенью точного позиционирования LV-0015 или LV-0016 обеспечивает точное регулирование положение обнаружения

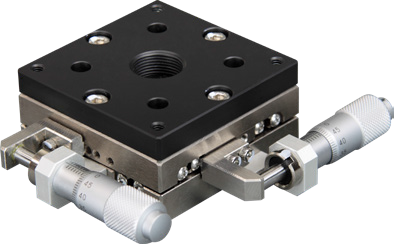

  Тонкое позиционирование ступени XY LV-0015
Ступень XY обеспечивает точное выравнивание положения датчика. Используя его вместе с магнитной стойкой LV-0030, можно выполнить точную регулировку в направлениях X и Y. В качестве отдельно стоящего блока, можно выполнить позиционирование образцов. Поверхность ступени: 60 x 60 мм. Подвижный диапазон: ± 5 мм.

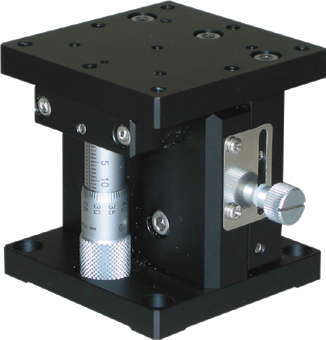

   Тонкое позиционирование ступени Z LV-0016
Стадия Z обеспечивает точное выравнивание положения датчика по высоте. Используя его вместе с магнитной стойкой LV-0030, можно легко выполнить фокусировку лазерных пучков и изображения, а также точную настройку.
Поверхность ступени: 60 x 60 мм. Подвижный диапазон: от 0 до 10 мм. *При подключении только LV-0016 к LV-0030 требуется отдельно переходная пластина

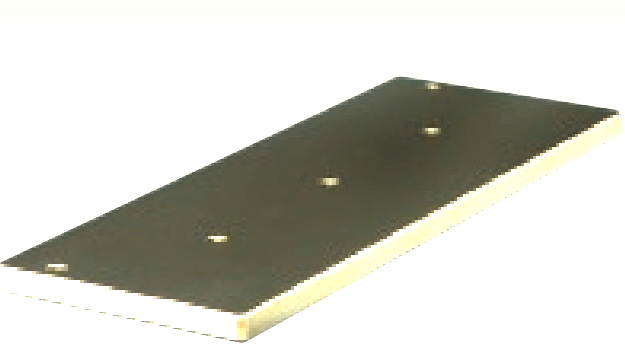

    Тонкое позиционирование ступени XY LV-0015
Эту пластину можно использовать в качестве основания на магнитной стойки LV-0030, установив ее на штативе LV-0017A. Фиксирование ступени точного позиционирования LV-0015/0016 непосредственно с помощью винтов не допускает падения ступени и датчика.

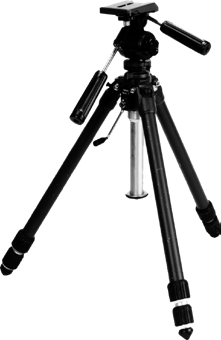

    Штатив LV-0017A
Используйте этот штатив для монтажа датчика или стойки в положении без поверхностной пластины. Поставляется с винтовым адаптером для камеры LV-0019 (для непосредственного монтажа датчика на штатив) и стальной пластины LV-0018A.

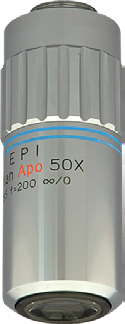

    Линзы объектива LV-0150A/0151A/0152A
*Диаметр лазерного пятна можно сузить до 20 мкм и ниже, прикрепив объектив к наконечнику LV-1800.
*В зависимости от диаметра пятна или увеличения применяются три типа объективов. Подробная информация приведена выше.
*Адаптер преобразования для крепления предоставляется в стандартной комплектации.
*В других случаях увеличения объектива свяжитесь с нами.

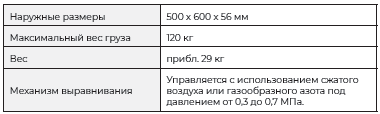

    Настольный виброизолятор LV-0200 (с автоматическим выравниванием)
Изолирует датчик от фоновой вибрации, передаваемой с пола, для улучшения соотношение “сигнал-помеха”.
Регулятор с фильтром входит в стандартную комплектацию. Верхняя панель выполняется из SUS, на которую может устанавливаться LV-0030.

      Зеркало LV-0301 для отклонения пучка на 90 градусов
Прикрепление зеркала к линзам LV-1800 позволяет траектории лазерных пучков изгибаться на 90 градусов и поворачиваться на 360 градусов таким образом, чтобы его можно было направить на небольшие трещины, например, позади корпуса.
Диаметр наконечника штока: Ø = 10 мм

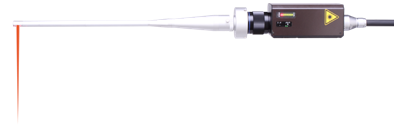

      Зеркало для отклонения пучка игольчатого типа LV-0105
Диаметр наконечника стержня этого зеркала составляет Ø 4 мм, что подходит для проведения обнаружения в узком пространстве. Используется для прикрепления к наконечнику 90-градусного зеркала отклонения луча LV-0301.
Диаметр наконечника стержня: Ø = 4 мм
* LV-0301 требуется для использования LV-0105

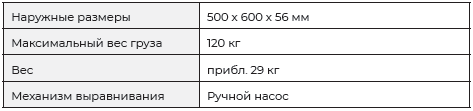

    Настольный виброизолятор LV-0201 (с ручным выравниванием)
* Обеспечивает техническое пространство. Для этого настольного виброизолятора не требуется сжатый воздух, и он может устанавливаться в любом месте. Он изолирует датчик от фоновой вибрации, передаваемой с пола, для улучшения соотношение “сигнал-помеха”. Верхняя панель выполняется из SUS, на которую может устанавливаться LV-0030.


      Винтовой адаптер камеры LV-0019
Адаптер для крепления датчика LV-1800 к платформе штатива LV-0017A (винт 1/4 дюйма).

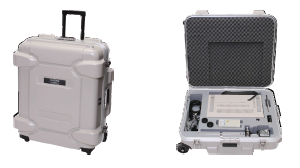

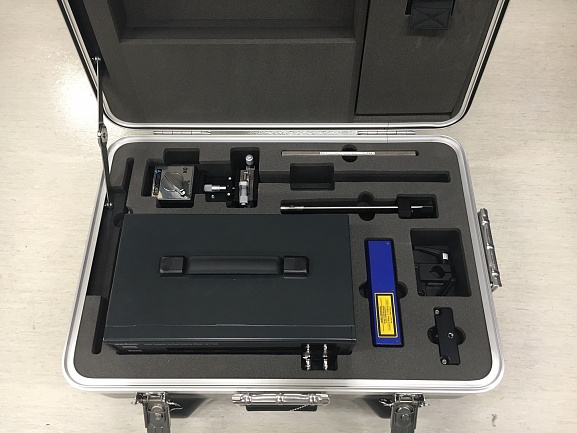

  Ящик для хранения LV-0350
В этом ящике для хранения могут храниться вместе основной блок LV-1800 и прочие дополнительные изделия.

Помещаемые в контейнер изделия:

·         LV-1800 x 1

·         LV-0030 (+LV-0015/0016) x 1

·         Линзы объектива x 2

·         LV-0185 x 1

·         LV-0018A x 1

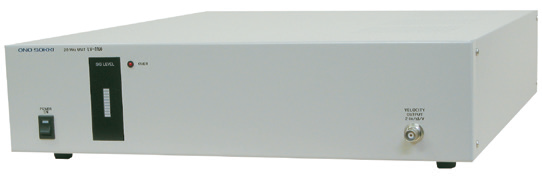

Широкополосный блок 20 МГц LV-0160
При подключении этого устройства к LV-1800 возможно обнаружение высоких амплитуд скорости до 20 МГц. Применение: Высокочастотное измерение, например керамического конденсатора, пьезоэлектрического устройства или кварцевого осциллятора.


Технические характеристики LV-1800

Блок обнаружения
Демодуляционная система обнаружения  Демодуляция скорости с использованием оптического гетеродинного обнаружения
Лазерный пучок  Источник света  Гелий-неоновый лазер (длина волны прибл. 633 нм)
Выход излучения  1 мВт или меньше
Класс лазерной безопасности  Соответствует лазеру класса 2 *Более подробная информация приведена в таблице «Соответствие стандарту».

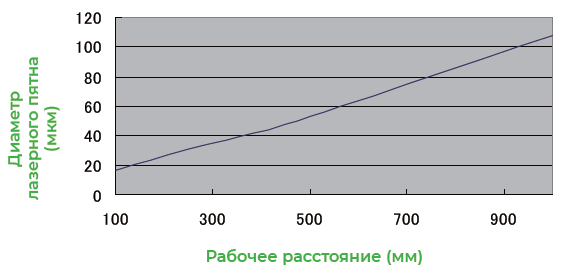

Минимальный диаметр лазерного пятна  Прибл. 20 мкм или меньше (∅=1/e2, если положение фокусировки составляет 100 мм.)
Прибл. 3 мкм или меньше (при монтаже LV-0151A) WD = прибл. 38,9 мм
Стандартные линзы  Объектив с переменным фокусом  от 100 мм до 10 м (∞)
Шкала расстояния  от 100 мм до 10 м (∞) *С меткой длины когерентности
Размер прикрепления  M22 x 0,5/глубина 5,5 мм

Встроенная камера позиционирования LV-0181 (опция)

Метод установки

Встроенный датчик (Может устанавливаться после поставки. Для получения более подробной информации свяжитесь с ближайшим дистрибьютором.)

Интерфейс  USB 2.0 *выход из секции преобразования разъем USB mini-B
Элемент отображения  Колориметрический датчик CMOS 1/4 дюйма
Количество пикселей  Более 300000 пикселей
Размер изображения  VGA (640 x 480)
Скорость передачи кадров  30 кадров в секунду
Минимальный диапазон отображения  10 x 7,5 мм (TYP) WD=100 мм (при минимальной длине)
2,1 x 1,6 мм (TYP) При монтаже объектива LV-0151A.
Положение отображения  Прямое изображение, когда видна индикаторная панель измерительного наконечника (с возможностью вращения)
Выдержка Автоматическая
Баланс белого  Автоматический
Усиление  Автоматическое
Рабочая среда  Windows® 7 / 10 / Параметры дисплея True Color 24 бита и выше
Фокус камеры  Регулируется линзой объектива, конфокальной с лазерным пятном

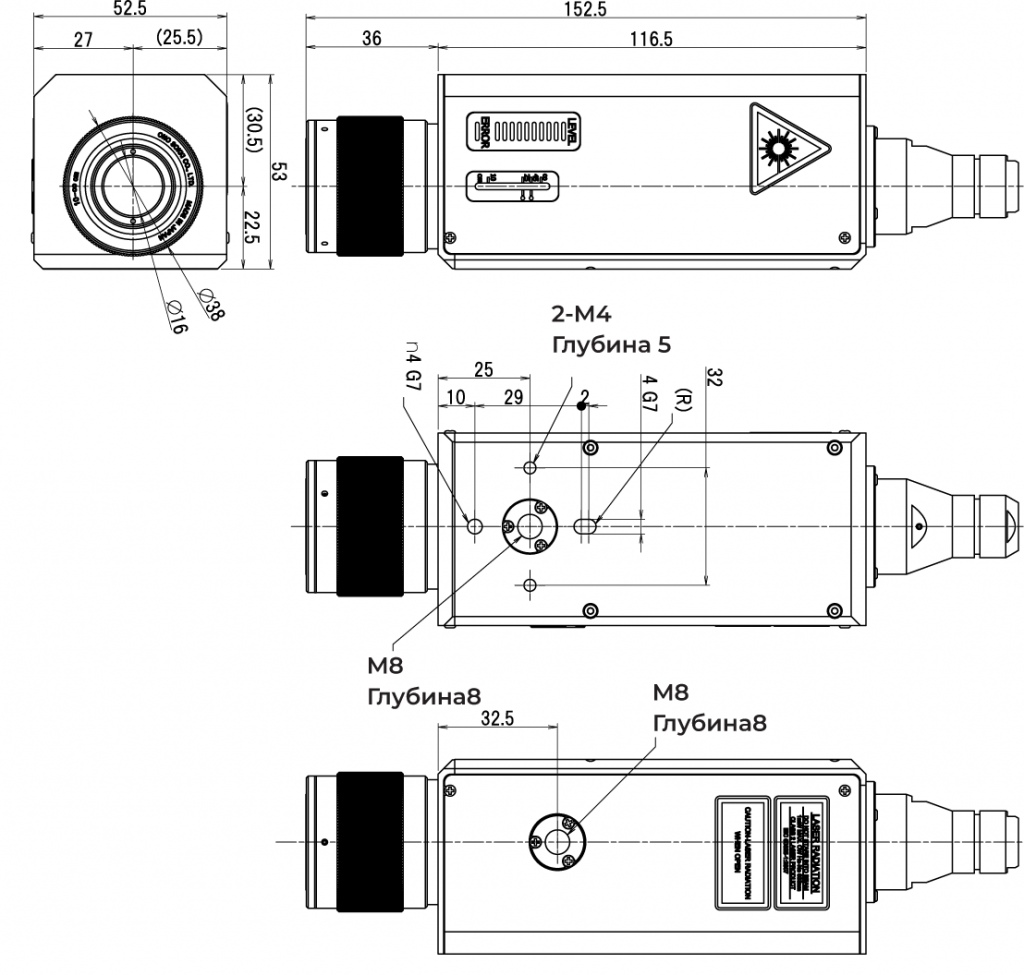

Подвеска датчика  Винт для подвески датчика  Задняя часть х 1    M8 глубиной 8 мм, * исключительно для магнитной стойки LV-0030.
Сторона х 1
Сторона 2  M4 глубина 5 мм
Настройки треноги   Использовать винтовой переходник камеры LV-0019 (опция)
Монитор чувствительности демодуляции  Индикатор уровня сигнала  10-сегментный светодиодный дисплей *Работает с индикатором уровня сигнала на блоке преобразования
Индикатор ERROR (ошибка)  Светодиодный дисплей (красный)
Сигнальный кабель  Длина кабеля  3 м  Кабель наматывается на кабельный зажим. (задняя панель блока преобразования)
Диаметр  ∅=10,5 мм
Покрытие  Маслостойкое покрытие
Минимальный радиус изгиба  R=40 мм и выше
Наружные размеры  Ш  53 мм  Не включая выступающий участок
В  52,5 мм
Г  152,5 мм
Вес  Прибл. 750 г (При установке LV-0181. Не включая кабель.)

Блок преобразования
Скорость обнаружения  Частотный диапазон  от 0,3 до 3 МГц (fc = - 3 дБ) *общее для каждого диапазона скоростей 0,001 (м/с)/В (дополнительно): от 0,3 до 200 кГц (fc = - 3 дБ)
Максимальная скорость обнаружения  10 м/сек 0-p (20 м/сек p-p
Минимальная разрешающая способность по скорости  0.3 мкм/сек или меньше (при 0,01 (м/сек)/В)
0.05 мкм/сек или меньше (при установке LV-0800)
Выход  ±10 В (20 В p-p) *входной импеданс: 100 кОм или больше
Полярность выходного напряжения  + напряжение при перемещении ближе к стороне датчика
Сдвиг постоянной составляющей  20 мВ или меньше
Выходной импеданс  50 Ом
Минимальный входной импеданс  100 кОм или больше
Тип соединителя  BNC (C02)
Диапазон скоростей  1,0 (м/сек)/В  10 м/сек 0-p (20 м/сек p-p)
0,1 (м/сек)/В  1 м/сек 0-p (2 м/сек p-p)
0,01 (м/сек)/В  0,1 м/сек 0-p (0,2 м/сек p-p)
0,001 (м/сек)/В (опция)  0,01 м/сек 0-p (0,02 м/сек p-p) *Для получения подробной информации обратитесь к пункту «Прецизионный планшет диапазона скоростей LV-0800».
Выход за пределы индикатора  Загорается красный светодиод, если обнаруживаемая скорость превышает +5% от верхнего предела.
Монитор чувствительности демодуляции  Индикатор уровня сигнала
20-сегментный светодиодный дисплей/ Работает с индикатором уровня сигнала на блоке обнаружения
Выход MONITOR  от 0 до 10 В
Выходной импеданс  50 Ом
Минимальный входной импеданс  100 кОм и выше
Тип соединителя  BNC (C02)
Индикатор ERROR (ошибка)  Загорается красный светодиод
Фильтр верхних частот (ФВЧ)  100 Гц  fc= -3 дБ
Выкл. (0,3 Гц)

Фильтр нижних частот (ФНЧ)  50 кГц

fc= -3 дБ * Не выбирается при использовании в диапазоне 0,001 (м/сек)/В

100 Гц
1 МГц*
Выкл. (3 МГц)
Вывод изображения при позиционировании (опция)  Вывод изображения  Цифровой
Стандарт  USB 2.0
Дисплей  Загорается белый светодиод *При установке LV-0180.
Тип соединителя  Тип USB-соединителя mini-B
Контроль лазерного излучения  ON/OFF (Вкл/Выкл)                                  Управляется переключателем управления лазером на передней панели. Функцию включения лазерного облучения можно указать при оформлении заказа
Индикатор излучения лазерного пучка  Зеленый светодиод загорается при излучении лазерного пучка.
Механический затвор  Контактный вход  Излучение лазерным пучком прекращается при размыкании контакта.
Тип соединителя  Розетка : RM12BRB-2S
Вилка : RM12BPE-2PH (короткозамкнутая)
Устройство хранения  Хранение блока обнаружения  Сохраняется в блоке преобразования
Хранение кабеля  Наматывается на кабельный зажим (задняя панель блока преобразования)
Наружные размеры  Ш    410 мм  Не включая выступающий участок
В  120 мм
Г  324 мм
Вес    Прибл. 8,1 кг (включая датчик и кабель)
Диапазон рабочих температур  от 0 до 40˚C
Диапазон рабочей влажности  от 30 до 80 % отн. вл. (без конденсации)
Диапазон температуры хранения  от -10 до +50˚C
Входное напряжение  от 100 до 240 В (переменный ток)
50/60 Гц
Энергопотребление  60 ВА
Способ охлаждения  Естественное воздушное охлаждение (без вентилятора)

Соответствие стандарту
IEC60825-1:2007
FDA (CDRH) 21CFR 1040.10 и 1040.11 за исключением отклонений в соответствии с требованием Замечания по лазерным установкам № 50
Маркировка CE  Директива по низковольтному оборудованию  EN61010-1:2010
Директива EMC  EN61326-1:2006, класс A, таблица 2
FCC (часть 15B)
Канадский стандарт ЭМС (ICES-003)
JIS C 6802 класс 2

Дополнительное оборудование
Название изделия  Количество шт.  Комментарии:
Силовой кабель AC
Соединитель предохранительной блокировки  После обработки короткого замыкания
Выходной сигнальный кабель  MX-101 BNC-BNC (1,5 м) x2
Крышка объектива  Прикрепляется к концу объектива
Метка отражения  Размер А4 LV-0012
Резервный плавкий предохранитель  Встроенный вход переменного тока основного блока, T3,15 A 250 В переменного тока
Руководство по эксплуатации

Диапазон отображения, принимаемый встроенной камерой позиционирования LV-0181


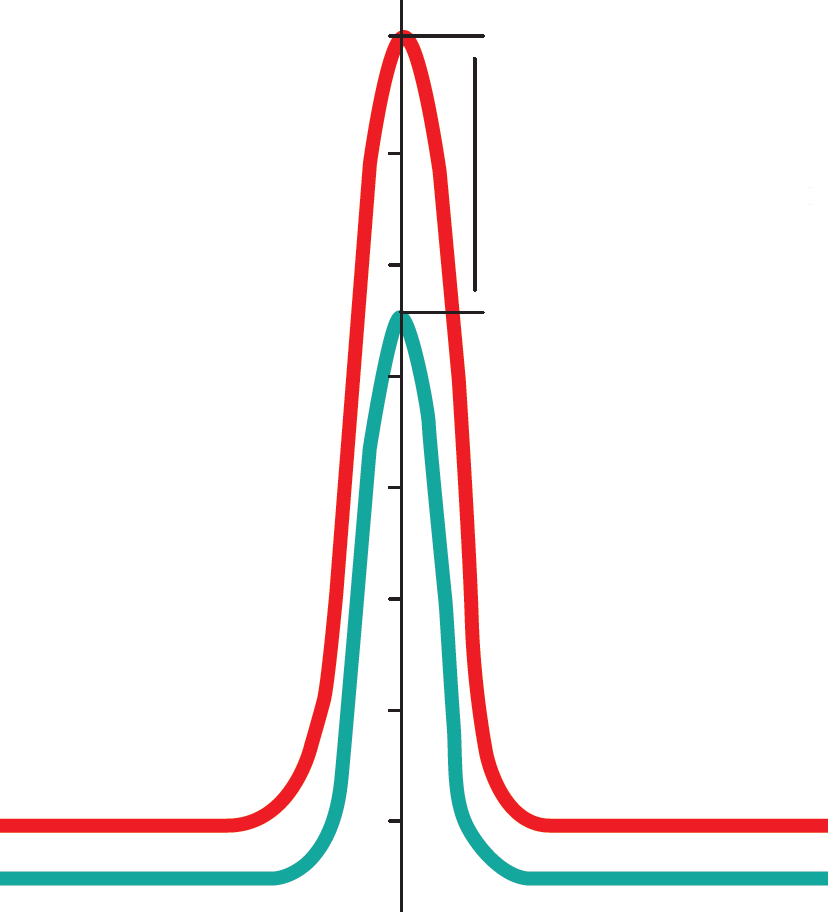

Целевая амплитуда: Полярность выходного напряжения

Условие оценки диапазона разрешения / динамического диапазона

·         LPF: 100 кГц Вкл.

·         При максимальной демодуляции с помощью уголкового отражателя

·         Наблюдение за спектром мощности с помощью анализатора БПФ

·         Диапазон 1 кГц, 2048 линий, усреднение 256 раз

* Все характеристики фильтра приведены в графике выше.


Взаимосвязь между рабочим расстоянием и диаметром пятна


Наружные размеры LV-1800 (устройство: мм)

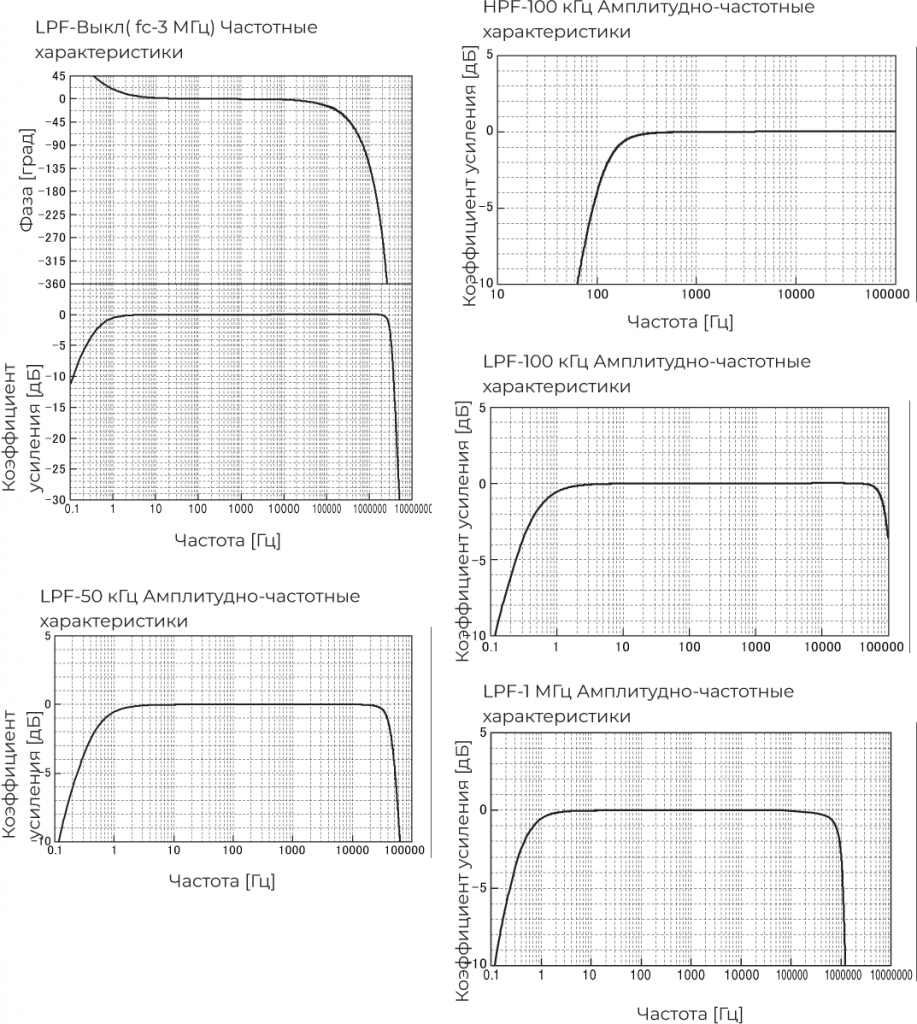

График частотных характеристик LV-1800


LV-1800
