FT-7200

FT-7200

Многофункциональный тахометр для измерения скорости вращения объектов методом частотного анализа с использованием быстрого преобразования Фурье.

Отличительные особенности

  • Позволяет измерять вращение по звуку или вибрации. Подготовка вращающегося вала не требуется.
  • Обладает улучшенным отслеживанием характеристик флуктуации, разгона и торможения.
  • Идеально подходит для измерения оборотов двигателей готовых автомобилей и т.д.
  • Может использовать различные типы датчиков, в т.ч. датчики, подключаемые к прикуривателю.
  • Импульсный выход в качестве сигнала ротационного цикла и аналоговый выход для регистрации скорости вращения устанавливаются как стандарт.
  • Большой ЖК-дисплей с подсветкой для отображения результатов измерений.

Наименование прибора

FT-7200

Описание

FT-7200 представляет собой портативный универсальный тахометр с расширенными возможностями. Использование технологии БПФ (абб. от "быстрое преобразование Фурье") позволяет FT-7200 выполнять частотный анализ скорости вращения путем оценки разницы в шуме, вибрации или магнитной индукции. На выбор доступно 5 алгоритмов вычисления и несколько типов датчиков, которые позволяют с высокой точностью извлекать нужную частотную составляющую из любой формы колебаний.

ОСОБЕННОСТИ:
• 5 математических алгоритмов и 2 режима измерения
• Можно использовать при резких изменениях частоты
• Бесконтактный способ измерения
• Широкая номенклатура совместимых датчиков
• Аналоговый выход и функции усреднения
• Компактный и универсальный
• Большой экран с фоновой подсветкой

FT-7200 предназначен для бесконтактного измерения скорости вращения с помощью частотного анализа шума и вибрации от измеряемого объекта с недоступным валом (например, от встроенных моторов) - традиционные контактные тахометры в таких случаях беспомощны. Использование бесконтактного тахометра FT-7200 избавляет от необходимости клеить отражающую метку или модифицировать вращающийся вал измеряемого объекта. Использование новых алгоритмов в значительной степени увеличивает производительность работы, даже в случае резкого изменения частоты вращения мотора. Поскольку FT-7200 работает от батарей, он будет удобен для полевых испытаний. FT-7200 поддерживает широкий перечень датчиков ONO SOKKI, включая микрофоны и шумомеры, акселерометры и вибродатчики, датчики импульса зажигания, а также датчик FT-0801, который измеряет скорость вращения по напряжению в разъеме автомобильного прикуривателя. Таким образом, можно выбрать датчики, исходя из поставленных задач измерения.
В зависимости от задачи измерения можно выбрать один из 5 алгоритмов. Так, например, алгоритмы C, D и E оптимизированы для режимов, когда скорость вращения увеличивается и/или замедляется. Даже в тех случаях, когда максимальный пик спектра мощности потерян, скорость вращения рассчитывается путем прогнозирования ожидаемого пика (режим C). Режим D отслеживает максимальный пик спектра мощности, а режим E - позволяет выбрать соответствующую скорость вращения из восьми частотных пиков.

Режим измерения

Режим

Алгоритм

Режим измерения вращения с постоянной скоростью
(Constant)

A

Метод определения максимального пика

B

Метод интервала пиковых значений

Режим измерения разгона / торможения вращения
(Active)

Тахометр FT-7200

C

Метод определения максимального пика спектра мощности (отслеживание пика нескольких порядков)

D

Метод определения максимального пика спектра мощности (отслеживание пиков)

E

Метод определения максимального пика спектра мощности (выбор варианта скорости вращения)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. ИЗМЕРЕНИЯ

Объект измерения

Двигатели, в т.ч. двигатели постоянного тока, компрессоры и, в целом, вращающиеся объекты

Метод вычисления

Быстрое преобразование Фурье (FFT)

Время измерения

250 мс или менее

Входной частотный диапазон


диапазон 2000 Гц от 30 до 2000 Гц (от 1800 до 99999 об/мин)
диапазон 500 Гц  от 7,5 до 500 Гц (от 450 до 30.000 об/мин)*1
диапазон 250 Гц от 3,75 до 250 Гц (от 225 до 15.000 об/мин)*1
*1 для P/R = 1

Единица измерения

об/мин (r/min)



Шаг измерения



Диапазон частот (Гц) ÷ 6400 x 60 ÷ число установленных импульсов (P/R), где
диапазон частот равен 250, 500 или 2000 Гц,
число импульсов равно 0.5, 1, 1.5 и т.д. (P/R)
6400 - шаг БПФ
* Разрешение падает при увеличении или замедлении скорости вращения




Погрешность измерения

±2 × шаг (об/мин), ±1
* погрешность зависит от диапазона частот

Функция фильтрации

Ограничивает целевой диапазон частот (диапазон ско-рости вращ.) в пределах выбранных диапазонов частот



Функция усреднения

Обработка скользящей средней
Кол-во средних значений: ВЫКЛ., 2, 4, 8, 16

Настройка чувствительности усилителя сигнала датчика



Чувствительность усилителя сигнала датчика можно регулировать с помощью поворотного регулятора на правой стороне основного блока

2. ДАТЧИКИ

Совместимые датчики

Вращение FT-0801, OM-1200, OM-1500, VP-1220, VP-202, IP-292, IP-296, IP-3000A, IP-3100
Вибрация VP-202, VP-1220, серии NP-2000 и NP-3000
Шум MI-1432 (микрофон)+ MI-3111 (предусилитель)
Другое Датчик утечки электромагнитной индукции, оптический датчик
Входной уровень напряжения 5 В: макс. ±5 В
0,5 В: макс. ±0,5 В
0,05 В: макс. ±0,05 В

Тип входного соединения



АС

Источник питания для датчика NP

Источник питания постоянного тока (2,4 ±0,5 мA)

3. ДИСПЛЕЙ

Количество отображаемых символов

5

Высота символа  10,2 мм

Дисплей

7-сегментный ЖК-дисплей с подсветкой

Время обновления

0,5 ±0,2 с

Разрешение

1 об/мин


4. РЕЖИМЫ ИЗМЕРЕНИЯ
CNS (constant)
Режимы A, B Используется при небольших колебаниях скорости вращения объекта измерения (при измерении номинальной частоты вращения или аналогичной)

ACT (active)

Режимы C, D, E Используется при колебаниях скорости объекта измерения при ускорении или замедлении. Тем не менее, правильное измерение может оказаться невозможным, если изменения имеют скачкообразный характер.
5. АНАЛОГОВЫЙ ВЫХОД
      Выходной         сигнал  [REVO]
Выходной сигнал Пропорционально отображаемому значению скорости вращения
Диапазон напряжений от 0 до 1 В / от 0 до П.Ш
(П.Ш. может быть определена дополнительно)
Метод преобразования 10-битное ЦАП
Линейность ±1% П.Ш.
Время обновления 250 мс или менее
Температурная стабильность ±0,05% П.Ш. /ºC (НОЛЬ и ДИАПАЗОН)
Погрешность настройки ±0,5% П.Ш (заводские настройки по умолчанию; погрешности установки; НОЛЬ и ДИАПАЗОН)
Нагрузочное сопротивление 100kΩ или более
Выходной разъем Мини-разъем (⌀2.5)
Выходной сигнал на монитор [SIG]
Выходной сигнал Аналоговый выход для монитора после формирования сигнала датчика
Нагрузочное сопротивление 100kΩ или более
Выходной разъем Мини-разъем (⌀2.5)
6. ИМПУЛЬСНЫЙ ВЫХОД
Выходной сигнал

Выходной импульс частоты спектра мощности, полученный посредством БПФ

Диапазон напряжений



Lo: +0,5 В или менее
Hi: +4,5 В или более (без нагрузки)

Диапазон выходных частот



от 3,75 Гц до 2 кГц
Эквивалентно отображаемой скорости вращения × установленное кол-во импульсов на оборот (P/R)

Время обновления

250 мс или менее

Нагрузочное сопротивление

100kΩ или более

Выходной разъем

Мини-разъем (⌀2.5)

7. ОБЩИЕ ХАРАКТЕРИСТИКИ
Источник питания

Четыре элемента питания типа ААА или сетевой адаптер (PB-7090, продается отдельно)

Время непрерывной работы

Около 6 часов (с выключенной подсветкой)
Около 5 часов (со включенной подсветкой)
(при использовании щелочных элементов питания при 20°C; исключается в случае использования акселерометра серии NP-3000*2)

*2 При использовании акселерометров серии NP-3000 увеличивается потребление электрической энергии из-за привода постоянного тока. Поэтому в случае использования акселерометров серии NP-3000 рекомендуем пользоваться сетевым адаптером.

Индикация уровня заряда



Индикатор “LOW" загорается приблизительно при заряде 4,2 В



Рабочая температура и влажность

от 0 дo +40°C,  от 35 до 85% (без конденсации)

Температура и влажность  хранения

от -10 дo +50°C, от 35 до 85% (без конденсации)

Габаритные размеры и вес



189,5 (В) × 66,0 (Ш) × 47,5 (Т) мм (только основной блок), 230 г.


ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ:

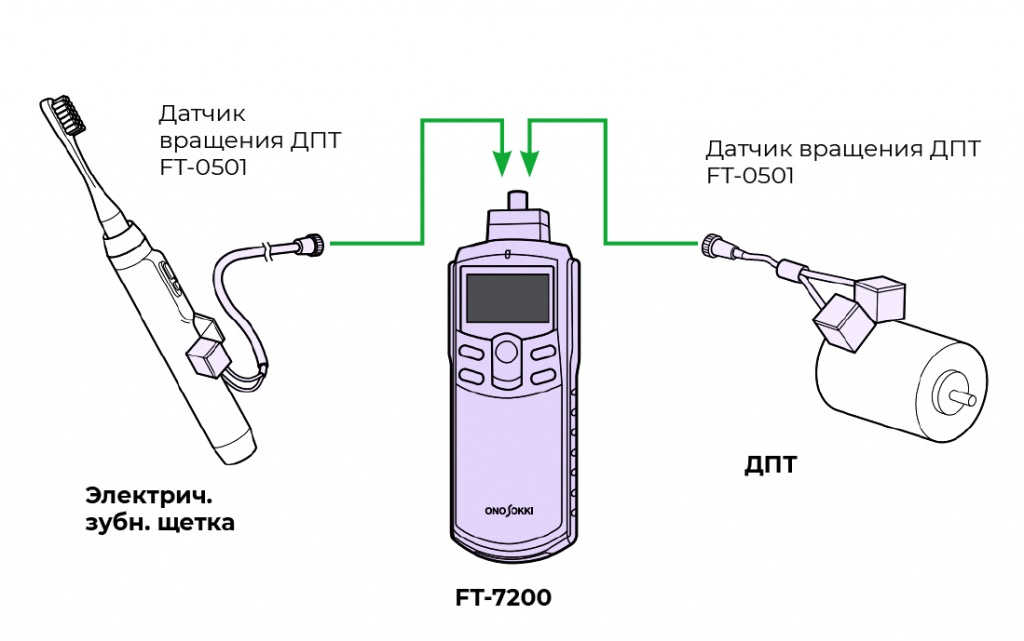

1. Измерение скорости вращения двигателей постоянного тока
Датчик FT-0501 обнаруживает рассеянный магнитный поток двигателя постоянного тока и вычисляет частотный сигнал пропорционально скорости вращения. Это позволяет измерять скорость вращения встроенных двигателей постоянного тока.
2. Измерение скорости вращения потребительских товаров
Тахометр может измерять скорость вращения двигателей в готовых изделиях, таких как дрели и пылесосы, в которых двигатели скрыты. Измерение выполняется с помощью микрофона - это позволяет выполнять измерения без внесения изменений в объект измерения.

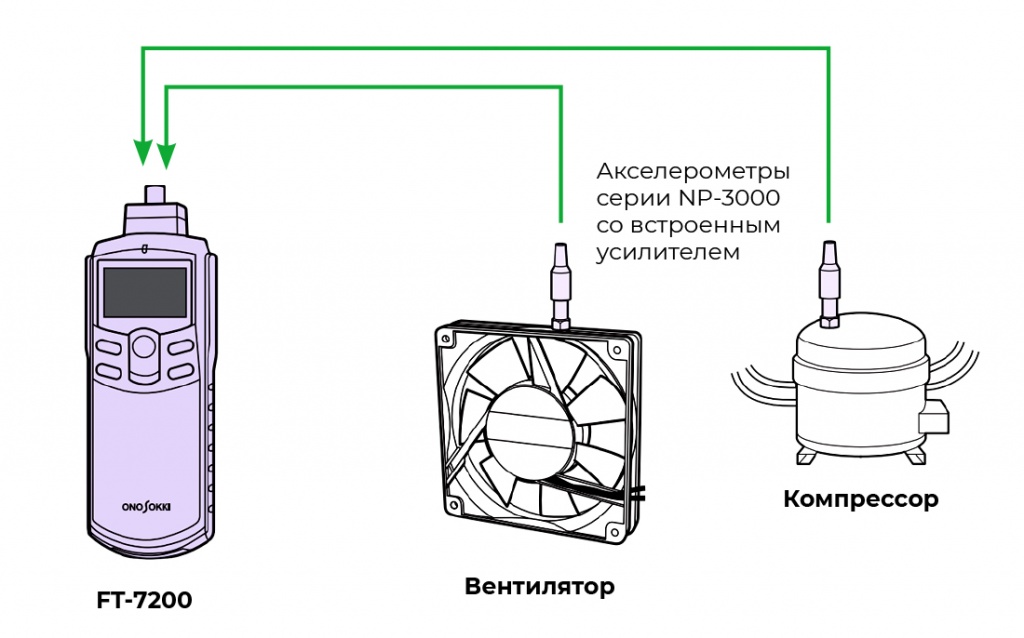

3. Измерение скорости вращения вентиляторов и компрессоров
Вибрация вращающегося объекта зависит от вращательного движения. Скорость вращающегося объекта может быть измерена путем измерения частоты вибрации.

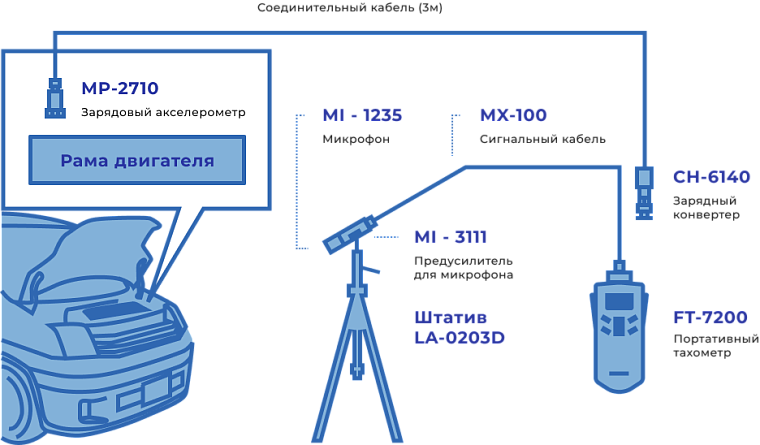

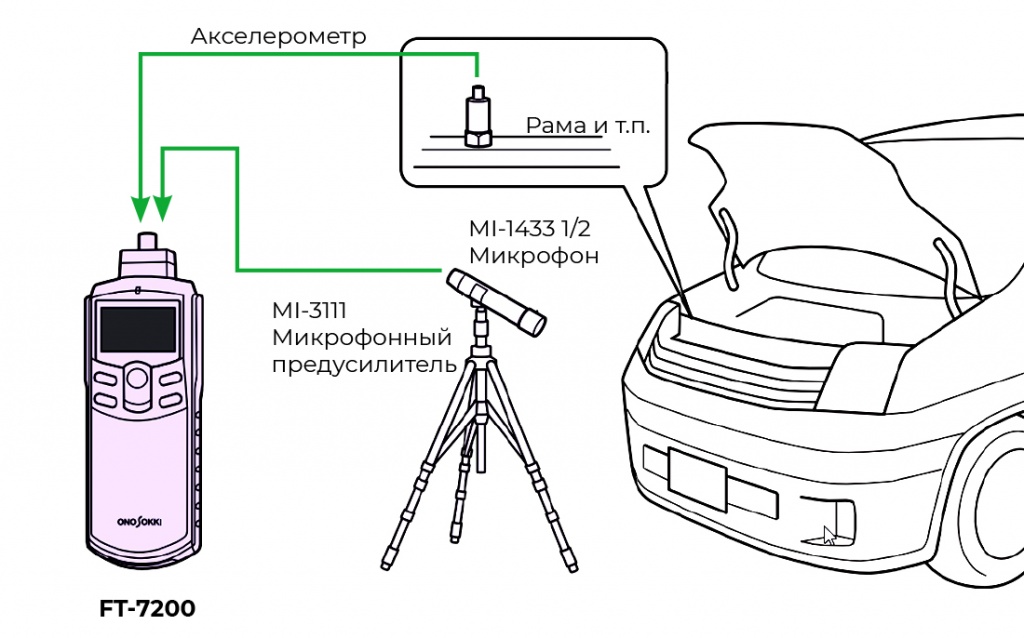

4. Измерение скорости вращения двигателя автомобиля
Измерить скорость вращения двигателей автомобилей, строительной или сельскохозяйственной техники можно по вибрации двигателя или по издаваемому шуму, выбрав подходящий тип датчика.

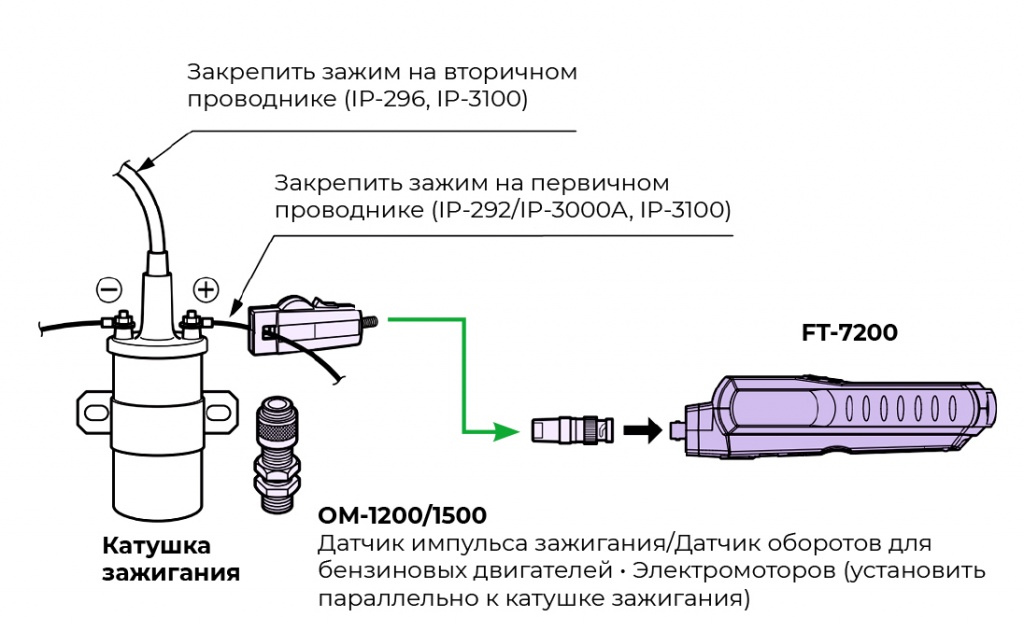

5. Измерение скорости вращения двигателя
Скорость вращения двигателей можно измерить, закрепив датчики на катушке зажигания. Измерение выполняется на базе вычисления разницы в электромагнитной индукции.

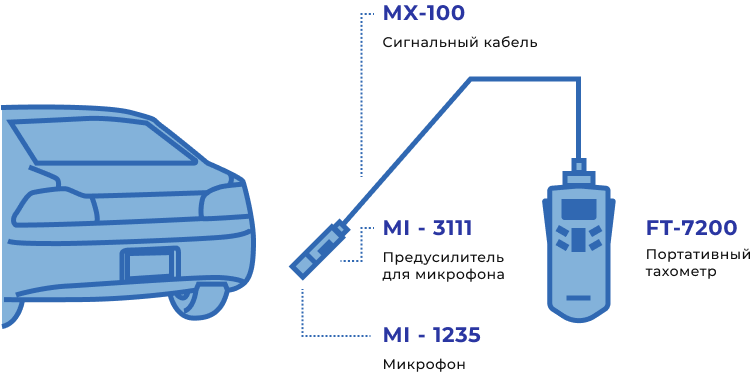

6. Измерение скорости вращения двигателя
С помощью шумомера или микрофона тоже можно измерить число оборотов двигателя - для этого требуется поднести датчик к глушителю автомобиля.

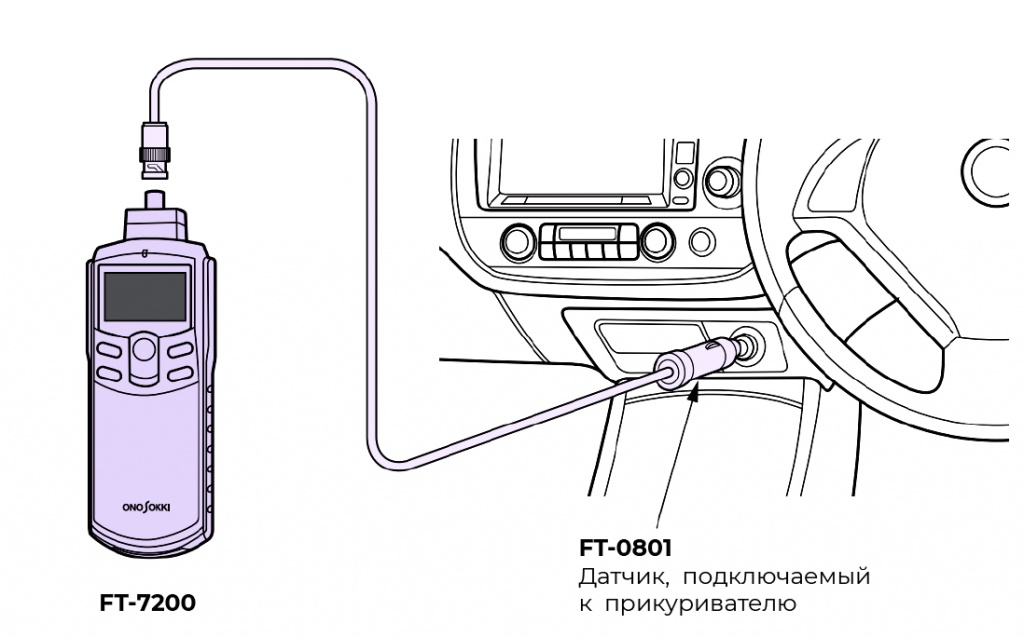

7. Измерение скорости вращения двигателя
Датчик FT-0801 позволяет измерять скорость вращения через разъем прикуривателя путем измерения колебаний в напряжении.



Раздел измерений

Объекты измерений Двигатели, в т.ч. двигатели постоянного тока, компрессоры и, в целом, вращающиеся объекты
Метод расчета БПФ-расчет
Время измерения 250 мс или менее
Усредняющая функция Обработка скользящей средне; Кол-во средних значений: ВЫКЛ., 2, 4, 8, 16
Единица измерения об/мин (скорость вращения)
Функция фильтра Ограничивает целевой диапазон частот (диапазон ско-рости вращ.) в пределах выбранных диапазонов частот

Применение FT-7200-

Измерение числа оборотов по шуму глушителя

Измерение числа оборотов по шуму глушителя Измерение числа оборотов по шуму или вибрации Измерение числа оборотов электродвигателя
