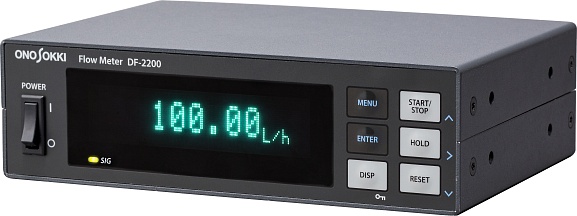

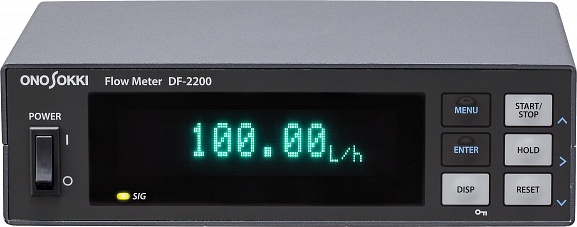

DF-2200 - новое поколение бортовых цифровых счетчиков, созданный для работы с датчиками объемного расхода топлива серии FP. В отличие от предшественников новый счетчик научился принимать импульсные сигналы со сдвигом по фазе, а также имеет функцию коррекции возвратного потока. При желании пользователя счетчик DF-2200 оснащается интерфейсными разъемами CAN и RS-232C.

ОПИСАНИЕ:

• Компактные габариты
• Возможность одновременного отображения расхода, температуры и давления
• Возможность измерения массового расхода
• Высокоскоростной аналоговый выход
• Интерфейсы CAN (стандартно) и RS-2232C (опционально)
• Функция автоматического отключения
• Различные варианты питания - DC 12~24В или AC 100~240В
• Номер в реестре - 72342-18


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. ВВОД
Совместимые датчики	FP-4135, FP-213/213S, FP-3130/3130S, FP-3132/3132S, FP-2140H, FP-2240HA, FP-3140/3142, FP-2140S, MF-3200
2. ДИСПЛЕЙ
Тип	Флуоресцентный, 11,45×69,85мм
Отображаемые величины	Дробная часть	Единица измерения
	Суммарный расход: ○○○○○○○.○	мл, гр
	Мгновенный расход: ○○○.○○○○	л/ч, кг/ч
	Давление: ○○○○	кПа
	Температура: ○○○.○	°C
	Суммарное время: ○○○○.○○	с
3. ВЫВОД
Мгновенный расход	Напряжение: 0~10В Диапазон: 0~60/100/120/200/300 (л/ч или кг/ч) Разъем: BNC Частота обновления: 10мс
Температура	Напряжение: 0~10В Диапазон: 0~100 или -50~100°C Разъем: BNC Частота обновления: 100мс
Давление	Напряжение: 0~10В Диапазон: 200/500/1000/980 кПа (для ввода: 0~+5В) Разъем: BNC Частота обновления: 10мс
Импульсный выход	Выводимая величина: мгновенный расход Вид волны: прямоугольная Разъем: BNC Длительность импульса: 1мкс
4. ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Усредненный мгновенный расход	Функция усреднения значения мгновенного расхода с частотой обновления 500мс/1с~10с с шагом 0,5с.
Аналоговый вывод мгновенного расхода	OFF/ON
Коррекция возвратного потока	Функция обнаружения возвратного потока и коррекции значения расхода
Температурная коррекция по плотности	Функция преобразования объемного расхода в массовый
Калибровка вывода	V_OUT ZERO: 0В V_OUT FULL: 10В
Значение фактора	1000~100000
CAN	Версия: CAN Ver 2.0 B Скорость передачи: 125kbps/250kbps/500kbps/1Mbps Частота обновления: OFF/1Гц/2Гц/5Гц/10Гц/20Гц/100Гц Выводимые величины: мгновенный расход (л/ч), температура °C, давление (кПа) Формат данных: Endian: Big Endian (Motorola) Разъем: D-SUB 9PIN (папа)
RS-232C (опция)	Скорость передачи: 9600/38400bps Разъем: D-SUB 9PIN (папа)
5. ОБЩИЕ ХАРАКТЕРИСТИКИ
Источник питания	Аккумулятор: DC 10~28В АС-адаптер: АС 100~240В
Энергопотребление	28ВА
Рабочая температура	0~50°C, 5~80% без конденсации
Температура хранения	-10~60°C, 5~85% без конденсации
Габариты и вес	170(Ш) × 49(В) × 120(Г) мм, 800 гр.
Стандартные принадлежности	• Руководство по эксплуатации ×1 • Кабель питания для аккумулятора ×1 • Резиновые накладки ×1

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:

DF-0221	Функция автоматического отключения
DF-0222	Интерфейс RS-232C
DF-0223	Пульт дистанционного управления
CT-0673	Комплект для крепления в стойку
CT-0675	Защитная панель
CT-0676	Солнцезащитный козырек
PS-P20023A	AC-адаптер

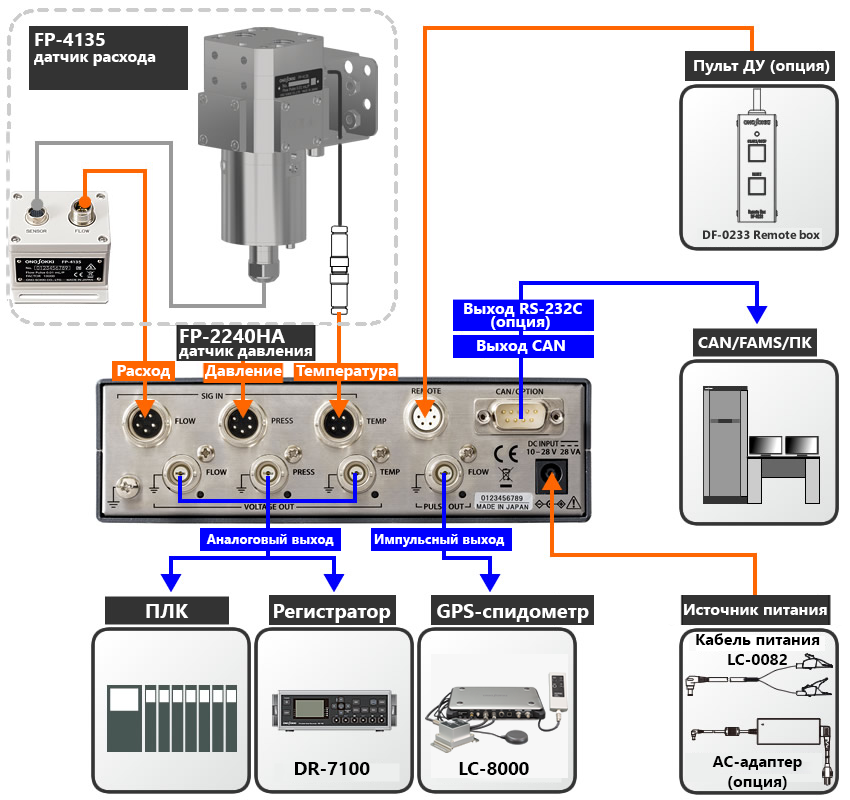

КОНФИГУРАЦИЯ СИСТЕМЫ:
