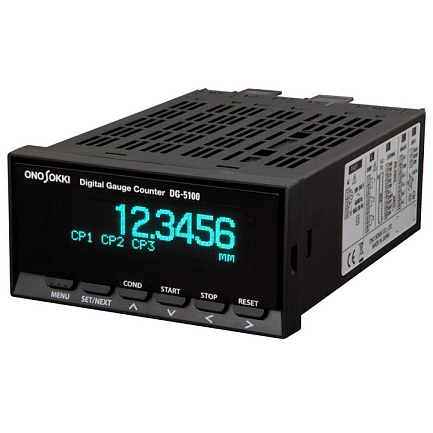

DG-5100 - это измеритель-счетчик высокого разрешения, имеющий интегрированную структуру. Этот счетчик обеспечивает входную частоту 3 МГц, что в десять раз превышает быстродействие обычного счетчика. (эквивалент скорости шпинделя 1,2 м/с для серии GS-3800B)

DG-5100 предоставляет различные функции расчета в качестве стандартных, таких как память условий, отображение диапазона (максимальное значение - минимальное значение) и установка значения смещения. Можно установить до трех дополнительных плат, чтобы добавить следующие пять функций:

1. Функция аналогового выхода

2. Функция вывода BCD

3. Функция компаратора

4. Функция связи RS-232C

5. Функция источника питания постоянного тока

Особенности

·         В DG-5100 улучшена скорость счета для использования с линейным датчиком с разрешением 0,1 мкм. Он обеспечивает счетную функцию 1,2 м/с или эквивалентную, такую же, как у линейного датчика с разрешением 1 мкм, путем преобразования скорости шпинделя.

·         Требуемые функции могут быть собраны путем выбора и установки дополнительных плат на задней панели, таких как выход BCD, аналоговый выход и выход компаратора.

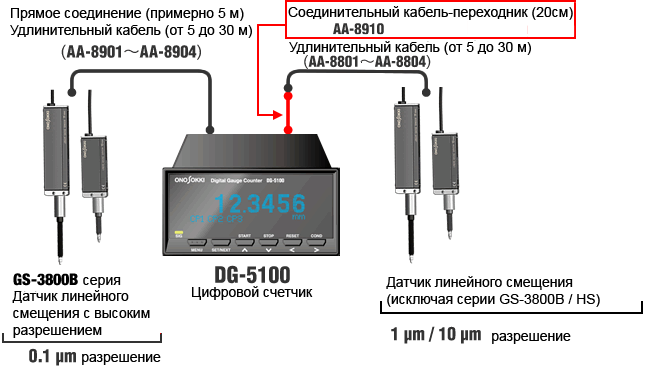

·         Можно использовать датчики с разрешением 10 мкм или 1 мкм. (требуется для соединительного переходного кабеля, продается отдельно)

* 1: Считает до 400,000. Более высокие значения доступны после того, как будут установлены значения смещения и коэффициента.

* 2: Кабель питания предоставляется в качестве опции.
