DG-4320 имеет функцию вывода BCD, DG-4340 имеет функцию вывода BCD и функции компаратора.
Модель прибора
DG-4320/4340
Описание
Цифровой счетчик-измеритель DG-серии
DG-4320
DG-4340 (с функцией компаратора)
Цифровые счетчики-измерители DG-4320/4340 отображают и вычисляют полученные значения с датчиков линейных смещений.
В дополнение к четырем основным функциям (переключение умножения, установка коэффициента, установка смещения и установка числа десятичных разрядов), предусмотрены новые функции, такие как функция отображения вычислений и функция памяти условий. Это помогает поточным измерениям эффективно работать на производственной площадке.
DG-4320 имеет функцию вывода BCD, DG-4340 имеет функцию вывода BCD и функции компаратора.
*Красный цвет: оценка NG в функции компаратора.
Зеленый цвет: ОК в функции компаратора.
Особенности:
|
Функция переключения умножения |
1, 2, 4-кратное умножение можно выбрать с помощью входного импульса |
|
Функция установки коэффициента |
Отображает значение перемноженных измеренного значения и введенного пользователем числа. |
|
Функция настройки смещения |
Отображает значение суммы измеренного значения и введенного пользователем числа. |
|
Количество функций установки десятичного разряда |
Положение десятичной точки можно перемещать независимо от разрешения датчика. |
|
Функция отображения расчета |
Вычисляет и отображает значения MAX, MIN и RANGE (MAX-MIN). |
|
Память состояния панели |
Могут быть сохранены 4 условия настройки для всех значений настроек. |
· Могут быть подключены энкодеры, а также линейные датчики.
· Предусмотрен вывод BCD
· При использовании 3-канального компаратора можно сделать более одной оценки ОК / NG. (* Только DG-4340)
· Соответствует маркировке CE, RoHS
Применение
3-канальная оценка ОК / NG с использованием функции компаратора
Определив высоту выступающей части винта, вы можете проверить затяжку. Для дерева из трех различных типов шурупов может быть сделана оценка: ОК / NG.

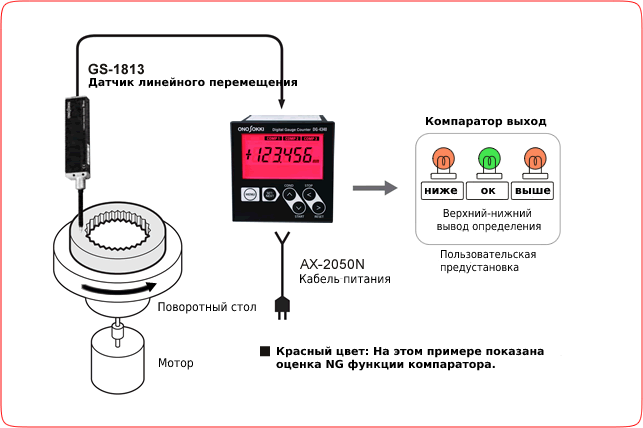

OK / NG оценка плоскостности с использованием функции RANGE
Плоскостность деталей можно легко измерить, чтобы увидеть максимальное и минимальное значение (функция RANGE). Проведите измерения вокруг объекта с помощью линейного датчика. Плоскостность объекта можно измерить по разнице обнаруженных значений MAX и MIN.

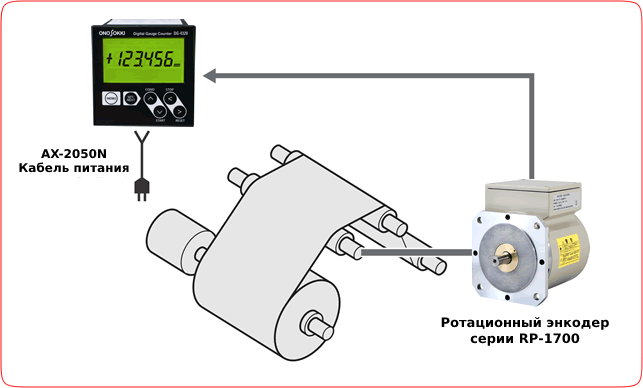

Измерение длины с помощью счетного импульса
Длину бумаги или стальной пластины можно измерить с помощью поворотного энкодера, прикрепленного к подающему ролику. Функция переключения умножения или функция установки коэффициента серии DG-4300 позволяет преобразовывать сигнал из импульса кодировщика в длину объекта.

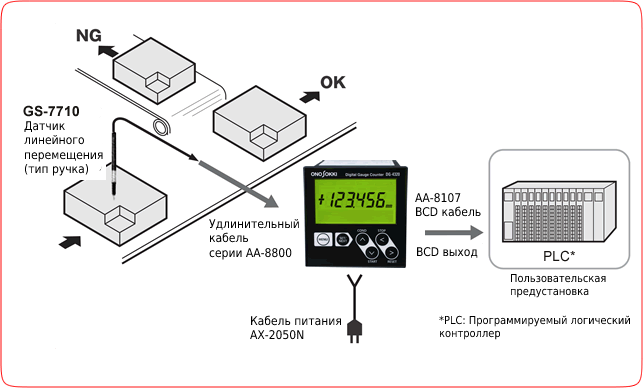

Автоматическое определение с использованием функции вывода BCD
Оценка обработанных деталей OK / NG может производиться автоматически с помощью функции вывода BCD и PLC *. Функция компаратора решает, находятся ли эти размеры в пределах указанных значений или нет. Затем ПЛК * выбирает ОК детали через сигнал BCD DG-4340.
|
Пин |
Сигнал |
Пин |
Сигнал |
||||
|
DG-4120 |
DG-4140 |
DG-4240 |
DG-4280 |
DG-4320/4340 |
|||
|
1 |
1×100 BCD выход |
19 |
4×104 |
||||
|
2 |
2×100 |
20 |
8×104 |
||||
|
3 |
4×100 |
21 |
N.C |
Начать ввод |
Нижний выход |
Предустановка 1 |
Начать ввод |
|
4 |
8×100 |
22 |
N.C |
Остановить ввод |
OK выход |
Предустановка 2 |
Остановить ввод |
|
5 |
1×101 BCD выход |
23 |
N.C |
N.C |
Верхний выход |
Предустановка 3 |
Вход переключения дисплея 1 |
|
6 |
2×101 |
24 |
N.C |
N.C |
N.C |
Предустановка 4 |
Вход переключения дисплея 2 |
|
7 |
4×101 |
25 |
Выход полярности (+) |
||||
|
8 |
8×101 |
26 |
Выход полярности (-) |
||||
|
9 |
1×102 BCD выход |
27 |
D.P 0.00 |
Десятичная точка 1 |
|||
|
10 |
2×102 |
28 |
D.P 0.000 |
Десятичная точка 2 |
|||
|
11 |
4×102 |
29 |
N.C |
1×105 BCD выход |
|||
|
12 |
8×102 |
30 |
Вывод ошибок |
||||
|
13 |
1×103 BCD выход |
31 |
Удерживать ввод |
||||
|
14 |
2×103 |
32 |
Сбросить ввод |
||||
|
15 |
4×103 |
33 |
Занятый вход |
||||
|
16 |
8×103 |
34 |
N.C |
Вход компаратора |
Выход компаратора |
N.C |
Выход компаратора |
|
17 |
1×104 BCD выход |
35 |
Вывод команды печати |
||||
|
18 |
2×104 |
36 |
Общий |
||||
|
Выход |
Выход с открытым коллектором |
|
Выдерживаемое напряжение |
Макс. 24 В |
|
Максимальный ток синхронизма |
Макс. 30 мА |
|
Остаточное напряжение |
Макс. 0,5 В |
|

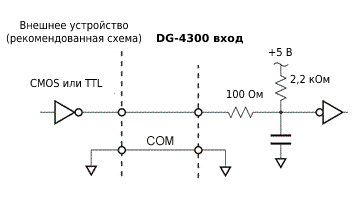

Входное напряжение низкого уровня |
От 0 до 1.4 В |
|
Вход высокого уровня выход |
От 3 до 5.25 В |
|
Входное сопротивление |
1 кОм или более |
Характеристики
|
Модель |
DG-4320 |
DG-4340 |
|
Дисплей |
ЖК-дисплей, сегментный и точечный матричный дисплей, 2-цветная подсветка, 6-разрядный |
|
|
Диапазон отображения |
От 0 до ± 199999 (0 или 5 отображается на первой цифре, если выбрано разрешение 0,5 мкм.) |
|
|
Применимый датчик |
Датчики линейного перемещения Ono Sokki (кроме серии GS-3800) 2-фазные и 1-фазные датчики прямоугольного типа от Ono Sokki с выходным напряжением (энкодер и т.д.) Выходная мощность для датчика: 5 В постоянного тока ± 10%, 200 мА |
|
|
Выбор разрешения |
Возможен выбор 0,5 мкм, 1 мкм или 10 мкм *1 |
|
|
Входной сигнал |
2-фазный прямоугольный сигнал с разностью фаз 90 градусов или однофазный прямоугольный сигнал (Можно изменить в меню настроек) |
|
|
Диапазон входной частоты |
От постоянного тока до 300 кГц |
|
|
Показываемые значения |
Мгновенное значение, максимальное значение, минимальное значение, значение ДИАПАЗОНА (максимальное значение-минимальное значение) |
|
|
Расчетные функции |
Настройка смещения, настройка коэффициента, переключение умножения, настройка числа десятичных разрядов |
|
|
Цифровой выход |
Выход BCD, цикл обновления: 10 мс, выход с открытым коллектором (Можно выбрать положительную или отрицательную логику) |
|
|
Компаратор |
- |
3-канальное полупроводниковое реле Настройку можно изменить с помощью верхнего компаратора, нижнего компаратора или компаратора ОК / NG. Подсветка становится красной, когда компаратор включен. |
|
Функция памяти состояния панели |
Параметры настройки могут быть сохранены в счетчике (4 условия) |
|
|
Габаритные размеры / вес |
72 (Ш) × 72 (В) × 114 (Г) мм / около 320 г |
|
|
Источник питания |
От 100 до 240 В переменного тока |
|
|
Диапазон рабочих температур |
От 0 до +40 ° C прибл. 6 Вт (100 В переменного тока) |
|
|
Диапазон температур при хранении |
От -10 до +55 ° C |
|
|
Опции |
DG-0430 (Источник питания детектора, поддерживающий соединение с энкодерами: источник питания 12 В постоянного тока, 150 мА)
AA-8101 (кабель BCD: 3 м)
AX-2050N (кабель питания: 3 м) |
|
