2-х канальный цифровой счетчик с многофункциональным устройством для измерения и отображения размеров и смещения
Модель прибора
DG-2310
Описание

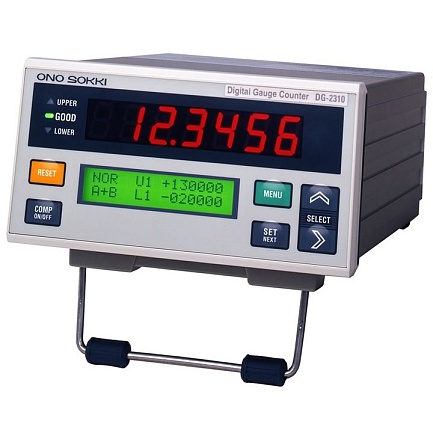

Модель DG-2310 - это 2-х канальный цифровой счетчик с многофункциональным устройством для измерения и отображения размеров и смещения с помощью наших линейных датчиков (серии BS / GS).
Предусмотрены не только различные функции вычисления сложения / вычитания (A + B, A-B) для данных 2 каналов, но также и функции Max., Min., Range (Max. - Min.).
Оценка OK/NG и аварийная сигнализация также возможны при использовании функции сравнения.
Кроме того, секвенсор, персональный компьютер, записывающее устройство и другие инструменты могут управляться путем ввода различных выходных сигналов от DG-2310, что может облегчить запись и мониторинг данных.
Функции:
· 2-канальный вход для измерения смещения двух точек
· Различные выходные сигналы для внешней обработки данных
· Расчет, удержание пикового значения, компаратор, функции смещения
Конфигурация системы:
Пример измерения разницы высот между двумя точками небольшой детали с использованием двух линейных датчиков и функций расчета DG-2310. (Датчики продаются отдельно.)
Характеристики:
|
Кол-во вых. каналов |
2 канала (Совместим с нашими измерительными датчиками серии GS / BS) |
|
Дисплей |
Главный дисплей: светодиод - полярность (-) и числовые значения (6 цифр) Дополнительный дисплей: ЖК-дисплей - 16 символов x 2 строки Дисплей компаратора: LED - верхний и нижний / красный, хороший / зеленый |
|
Внешний входной сигнал |
Для сброса, удержания пикового значения, удержания, операций защиты клавиш (с помощью контактного сигнала напряжения или без напряжения) |
|
BCD сигнал |
Выход: BCD, полярность, оценка, ошибка: открытый коллектор (макс.30 В) Вход: сброс / удержание, Hi: от +4 до +5,25 В, Lo: от 0 до 1 В |
|
Аналоговый выход |
От 0 до ± 10 В (полная шкала), 12-битный ЦАП, частота обновления: менее 10 мс |
|
RS-232C |
Скорость передачи: 2400/4800/9600 бит / с |
|
Выход компаратора |
Диапазон настройки от 0 до ± 999999, выход: НИЖНИЙ / ХОРОШО / ВЕРХНИЙ Полупроводниковое реле, 30 В перем. тока / 0,1 А, частота обновления: менее 10 мс |
|
Расчет |
A+B, A-B, B |
|
Пик удержания |
MAX, MIN, MAX-MIN (ДИАПАЗОН) |
|
Смещение |
Установочный диапазон от 0 до ±999999 |
|
Разрешение |
0,5 мкм, 1 мкм, 10 мкм (должно быть установлено в соответствии с разрешением сенсора.) |
|
Рабочая температура |
От 0 до 40 ° C |
|
Температура хранения |
От -10 до 55 ° C |
|
Источник питания |
От 100 до 240 В перем. тока (50/60 Гц) |
|
Размер (Д*В*Г) |
144х72х180 мм |
|
Вес |
Прим. 1,3 кг |
|
Аксессуары |
Кабель питания, Переходник для кабеля питания, Крепление для панельного монтажа, Опора стойки, Клеммная розетка, Уплотнение агрегата |
|
Опции |
AX-5022A RS-232C Кабель (2 метра) AA-8107 BCD Кабель (3 метра) BCD Кабель для RQ-1410 (3 метра) |
