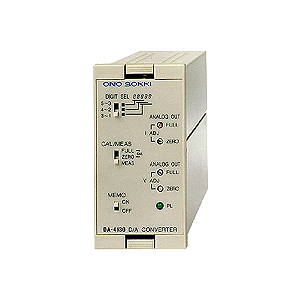

ЦАП и аналоговый выход

Секция ЦАП

цифра

BCD 3-значный (000 999)

выбор цифр

переключателем выбора цифр,

измеренные данные, верхние, средние или нижние 3 цифры в BCD 5-значном формате

время конверсии

40 мкс или меньше

погрешность линейности

в пределах ± 0,1% полной шкалы

Секция аналогового выхода (напряжение)

Диапазон напряжения

от 0 до 10 В (соответствует 3-значному от 000 до ± 999)

диапазон регулировки напряжения

ПОЛНЫЙ: ± 5% полной шкалы

НУЛЬ: ± 0,5% от полной шкалы

сопротивление нагрузки

1 кОм или более

защитная цепь

Включена защита от короткого замыкания

Секция аналогового выхода (ток)

диапазон тока

от 0 до ± 16 мА (соответствует 3-значному от 000 до ± 999)

от 4 до 20 мА (опция)

диапазон регулировки тока

ПОЛНЫЙ: ± 5% полной шкалы

НУЛЬ: ± 0,5% от полной шкалы

сопротивление нагрузки

250 Ом или меньше

защитная цепь

Включена защита от короткого замыкания

Сигнал ввода / вывода

BCD

(вход сигнала полярности)

сигнал

Положительный логический импульс

полярность «-» (отрицательная) при высоком уровне.

сигнал напряжения

Hi: от +3,4 до +5,5 В

Lo: от 0 до 0,8 В

сигнал без напряжения

открытое напряжение: прибл. 5В

ток короткого замыкания: прибл. 6 мА

BCD

(ввод команды памяти)

сигнал

Отрицательный логический импульс

край операции

Задняя кромка

ширина импульса

10 мкс или более

сигнал напряжения

Hi: от +3,4 до +5,5 В

Lo: от 0 до 0,8 В

сигнал без напряжения

открытое напряжение: прибл. 5В

ток короткого замыкания: прибл. 6 мА

BCD

(HOLD, RESET выход)

сигнал

Выходное напряжение с отрицательной логикой

ширина импульса

В зависимости от ввода внешней команды

сигнал напряжения

Уровень «0»: от 0 до +1,4 В

Уровень «1»: от +3 до +5,5 В

Ввод внешней команды

сигнал

Внешний контактный вход

ширина импульса

4 мс или более

открытое напряжение

ок. 5В

ток короткого замыкания

ок. 1,2 мА

Контактное сопротивление

макс. 100 Ом или меньше

Общие

Источник питания

От 100 до 240 В переменного тока (50/60 Гц), 16 В или ниже

Диапазон рабочих температур

от 0 до + 40 ° C

Внешние размеры

48 (Ш) x 96 (В) x 140 (Г) мм

Вес

около 600 г
