Измерительные датчики линейных смещений серии GS
Наименование прибора
GS-серия
Описание
Датчики линейных смещений серии GS
Серия GS-1700/1800 - это компактный и экономичный базовый тип. Серия GS-6700/6800 - это вибростойкий тип, который обеспечивает вибростойкость в 1,5 раза выше по прочности по сравнению с базовым типом. GS-4700/4800 предназначен для тяжелых условий эксплуатации, необходимых на производственной площадке. Тип с длинным ходом Серия GS-5050/5100 имеет широкий диапазон измерения (ход) от 50 мм до 100 мм. Использование шарикоподшипниковых механизмов во всех этих моделях значительно увеличивает срок службы подшипников.
В частности, серия GS-4700/4800 разработана с учетом измерений в тяжелых условиях, требующих оптимизации, такой как сокращение времени такта или одновременная работа производства и контроля, которые требуются на производственных площадках. GS-4700/4800 достигает наивысшего уровня производительности в тяжелых условиях следующим образом.
· Срок службы подшипников в три раза больше по сравнению с существующей моделью.
Количество раз скольжения: 5 миллионов → 15 миллионов.
· Пыленепроницаемость, водонепроницаемость и маслостойкость выше, чем у существующей модели.
Класс защиты: IP64 → IP66G
· Характеристики устойчивости к вибрации и ударам увеличены вдвое по сравнению с существующей моделью.
Виброустойчивость: 98 м / с2 → 196 м / с2
Ударопрочность: 980 м / с2 → 1960 м / с2
ПРИМЕЧАНИЕ. Перед установкой датчиков серии GS проверьте крепежную часть (материал, заземление и т.д.). Если серия GS установлена в металлической части, которая не заземлена, это может привести к перегоранию предохранителя или повреждению кабеля из-за разницы потенциалов, которая может возникнуть между шасси встречной стороны и шасси со стороны датчика.

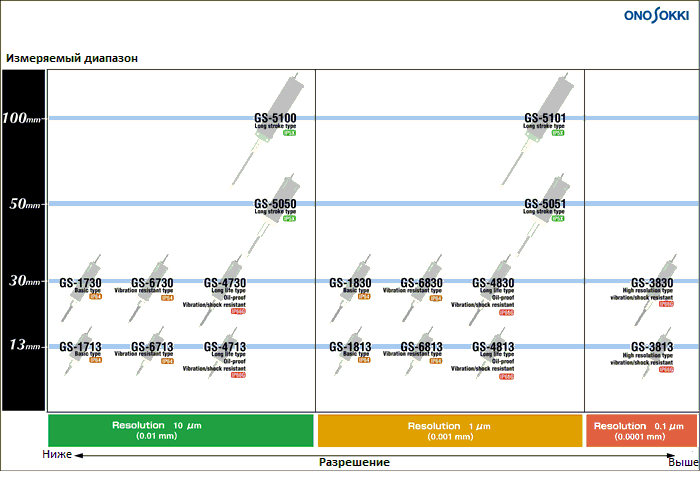

Таблица спецификаций линейных датчиков

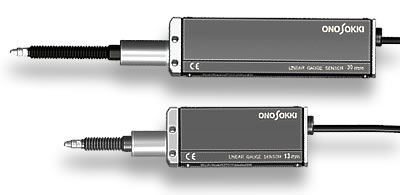

Базовый типGS-1713A/1730A
Разрешение сенсора 1 мкм
Универсальный, пыленепроницаемый и брызгозащищенный IP64
• Заменяет серию GS-1500/1600.
• Использование шарикоподшипника увеличивает максимальное время скольжения шпинделя по сравнению с существующей моделью.
Характеристики:
|
Модель |
GS-1713A |
GS-1730A |
GS-1813A |
GS-1830A |
|
Диапазон измерения |
13 мм |
30 мм |
13 мм |
30 мм |
|
Разрешение |
10 мкм |
1 мкм |
||
|
Точность (при 20 °С) |
3 мкм |
3 мкм |
2 мкм |
3 мкм |
|
Максимальная скорость шпинделя*1 |
1(4) м/с |
0,3(1,2) м/с |
||
|
Измерительная сила (вниз)*2 |
≤1,3 Н |
≤1,9 Н |
≤1,3 Н |
≤1,9 Н |
|
Количество раз скольжения (подтверждено в заводском тесте на выносливость) |
6,5 миллионов раз или больше |
|||
|
Класс защиты (не включая соединительную часть) |
IP64 |
|||
|
Диаметр стержня |
Ø15 мм+0-0.009 |
|||
|
Источник питания |
От 4,5 до 5,5 Вт (постоянного тока) |
|||
|
Потребляемая мощность (при 5 Вт) |
≤120 мА |
|||
|
Выходной сигнал (при 5 Вт) |
Двухфазный прямоугольный сигнал, разность фаз: 90 ° ± 20 ° Выходное напряжение Макс: ≥4,5 В / Мин: ≤0,4 В |
|||
|
Выходное сопротивление |
Прим. 22 Ом |
|||
|
Вибростойкость (когда питание выключено)*3 |
98 м/с2 в каждом из трех осевых направлений (по 75 минут в каждом), 10 циклов развертки от 10 Гц до 150 Гц |
|||
|
Устойчивость к ударам (когда питание выключено)*3 |
980 м/с2 в каждом направлении для каждой из трех осей, три раза для каждого из направлений ± X, Y и Z, синусоидальная полуволна, длительность импульса 6 мс |
|||
|
Диапазон рабочей температуры |
от 0 до +40 °С |
|||
|
Температура хранения |
от -10 до +55 °С |
|||
|
Длина кабеля |
Прим. 1,9 м |
|||
|
Вес (включая кабель, соединитель) |
Прим. 250 г |
Прим. 310 г |
Прим. 250 г |
Прим. 310 г |
|
Комплектация |
Инструкция, гаечный ключ |
|||
* 1. При использовании с калибровочным счетчиком Ono Sokki. Значения в скобках () - это максимальная скорость шпинделя, используемая с DG-4140 / DG-4190 / DG-5100 / DG-3000.
* 2. Вложение может не вернуться полностью, если оно обращено вверх.
* 3 Вышеуказанные значения устойчивости к вибрации / ударам не гарантируются во время измерения.
• На отключенный или модифицированный сигнальный кабель не распространяется маркировка CE.

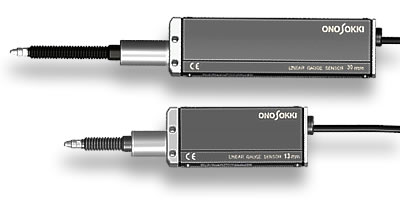

Устойчивый к вибрациям
GS-6713A/6730A
Разрешение сенсора 10 мкм
GS-6813A/6830A
Разрешение сенсора 1 мкм
Вибростойкая конструкция, пыленепроницаемая и брызгозащищенная конструкция IP64
• Заменяет серию GS-6500/6600
• Скрепленное соединение электрических частей обеспечивает лучшую устойчивость к вибрации.
• Использование шарикоподшипника увеличивает максимальное количество или время скольжения шпинделя по сравнению с существующей моделью.
Характеристики:
|
Модель |
GS-6713A |
GS-6730A |
GS-6813A |
GS-6830A |
|
Диапазон измерения |
13 мм |
30 мм |
13 мм |
30 мм |
|
Разрешение |
10 мкм |
1 мкм |
||
|
Точность (при 20 °С) |
3 мкм |
3 мкм |
2 мкм |
3 мкм |
|
Максимальная скорость шпинделя*1 |
1(4) м/с |
0,3(1,2) м/с |
||
|
Измерительная сила (вниз)*2 |
≤1,3 Н |
≤1,9 Н |
≤1,3 Н |
≤1,9 Н |
|
Количество раз скольжения (подтверждено в заводском тесте на выносливость) |
6,5 миллионов раз или больше |
|||
|
Класс защиты (не включая соединительную часть) |
IP64 |
|||
|
Диаметр стержня |
Ø15 мм+0-0.009 |
|||
|
Источник питания |
От 4,5 до 5,5 Вт (постоянного тока) |
|||
|
Потребляемая мощность (при 5 Вт) |
≤120 мА |
|||
|
Выходной сигнал (при 5 Вт) |
Двухфазный прямоугольный сигнал, разность фаз: 90 ° ± 20 ° Выходное напряжение Макс: ≥4,5 В / Мин: ≤0,4 В |
|||
|
Выходное сопротивление |
Прим. 22 Ом |
|||
|
Вибростойкость (когда питание выключено)*3 |
147 м/с2 в каждом из трех осевых направлений (по 75 минут в каждом), 10 циклов развертки от 10 Гц до 150 Гц |
|||
|
Устойчивость к ударам (когда питание выключено)*3 |
1470 м/с2 в каждом направлении для каждой из трех осей, три раза для каждого из направлений ± X, Y и Z, синусоидальная полуволна, длительность импульса 6 мс |
|||
|
Диапазон рабочей температуры |
от 0 до +40 °С |
|||
|
Температура хранения |
от -10 до +55 °С |
|||
|
Длина кабеля |
Прим. 1,9 м |
|||
|
Вес (включая кабель, соединитель) |
Прим. 250 г |
Прим. 310 г |
Прим. 250 г |
Прим. 310 г |
|
Комплектация |
Инструкция, гаечный ключ |
|||
* 1. При использовании с калибровочным счетчиком Ono Sokki. Значения в скобках () - это максимальная скорость шпинделя, используемая с DG-4140 / DG-4190 / DG-5100 / DG-3000.
* 2. Вложение может не вернуться полностью, если оно обращено вверх.
* 3 Вышеуказанные значения устойчивости к вибрации / ударам не гарантируются во время измерения.
• На отключенный или модифицированный сигнальный кабель не распространяется маркировка CE.
С увеличенным сроком работы
GS-4713A/4730A
Разрешение сенсора 10 мкм
GS-4813A/4830A
Разрешение сенсора 1 мкм
Вибростойкая конструкция, пыленепроницаемость, водонепроницаемость и маслостойкость IP66G
• Шлицевой шарикоподшипник значительно повышает прочность подшипника. Количество раз скольжения увеличилось втрое по сравнению с существующей моделью.
• Класс защиты IP66G.
• Показатели вибростойкости и ударопрочности в два раза выше, чем у базового типа. Они позволяют ускорить время такта и гибко реагировать на условия работы на объекте.
Характеристики:
|
Модель |
GS-4713A |
GS-4730A |
GS-4813A |
GS-4830A |
|
Диапазон измерения |
13 мм |
30 мм |
13 мм |
30 мм |
|
Разрешение |
10 мкм |
1 мкм |
||
|
Точность (при 20 °С) |
3 мкм |
3 мкм |
2 мкм |
3 мкм |
|
Максимальная скорость шпинделя*1 |
1(4) м/с |
0,3(1,2) м/с |
||
|
Измерительная сила (вниз)*2 |
≤1,8 Н |
≤2,4 Н |
≤1,8 Н |
≤2,4 Н |
|
Количество раз скольжения (подтверждено в заводском тесте на выносливость) |
15 миллионов раз или больше |
|||
|
Класс защиты (не включая соединительную часть) |
IP66G |
|||
|
Диаметр стержня |
Ø15 мм+0-0.009 |
|||
|
Источник питания |
От 4,5 до 5,5 Вт (постоянного тока) |
|||
|
Потребляемая мощность (при 5 Вт) |
≤120 мА |
|||
|
Выходной сигнал (при 5 Вт) |
Двухфазный прямоугольный сигнал, разность фаз: 90 ° ± 20 ° Выходное напряжение Макс: ≥4,5 В / Мин: ≤0,4 В |
|||
|
Выходное сопротивление |
Прим. 22 Ом |
|||
|
Вибростойкость (когда питание выключено)*3 |
196 м/с2 в каждом из трех осевых направлений (по 75 минут в каждом), 10 циклов развертки от 10 Гц до 150 Гц |
|||
|
Устойчивость к ударам (когда питание выключено)*3 |
1960 м/с2 в каждом направлении для каждой из трех осей, три раза для каждого из направлений ± X, Y и Z, синусоидальная полуволна, длительность импульса 6 мс |
|||
|
Диапазон рабочей температуры |
от 0 до +40 °С |
|||
|
Температура хранения |
от -10 до +55 °С |
|||
|
Длина кабеля |
Прим. 4,9 м |
|||
|
Вес (включая кабель, соединитель) |
Прим. 325 г |
Прим. 385 г |
Прим. 325 г |
Прим. 385 г |
|
Комплектация |
Инструкция, гаечный ключ |
|||
* 1. При использовании с калибровочным счетчиком Ono Sokki. Значения в скобках () - это максимальная скорость шпинделя, используемая с DG-4140 / DG-4190 / DG-5100 / DG-3000.
* 2. Вложение может не вернуться полностью, если оно обращено вверх.
* 3 Вышеуказанные значения устойчивости к вибрации / ударам не гарантируются во время измерения.
• На отключенный или модифицированный сигнальный кабель не распространяется маркировка CE.

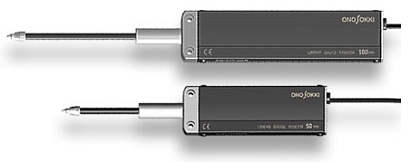

Тип с длинным ходом
GS-5050A/5100A
Разрешение сенсора 10 мкм
GS-5051A/5101A
Разрешение сенсора 1 мкм
• Используется шариковый подшипник.
• В линейку добавлены новые модели с разрешением 100 мм и разрешением 1 мкм.
• Шаг монтажного отверстия и расстояние от конца шпинделя после установки такие же, как у GS-5011.
Характеристики:
|
Модель |
GS-5050A |
GS-5100A |
GS-5051A |
GS-5101A |
|
Диапазон измерения |
50 мм |
100 мм |
50 мм |
100 мм |
|
Разрешение |
10 мкм |
1 мкм |
||
|
Точность (при 20 °С) |
10 мкм |
12 мкм |
4 мкм |
5 мкм |
|
Максимальная скорость шпинделя*1 |
1(4) м/с |
0,3(1,2) м/с |
||
|
Измерительная сила (вниз)*2 |
≤3 Н |
≤5,5 Н |
≤3 Н |
≤5,5 Н |
|
Количество раз скольжения (подтверждено в заводском тесте на выносливость) |
15 миллионов раз |
|||
|
Класс защиты (не включая соединительную часть) |
IP5X |
|||
|
Диаметр стержня |
Ø15 мм+0-0.009 |
|||
|
Источник питания |
От 4,5 до 5,5 Вт (постоянного тока) |
|||
|
Потребляемая мощность (при 5 Вт) |
≤120 мА |
|||
|
Выходной сигнал (при 5 Вт) |
Двухфазный прямоугольный сигнал, разность фаз: 90 ° ± 20 ° Выходное напряжение Макс: ≥4,5 В / Мин: ≤0,4 В |
|||
|
Выходное сопротивление |
Прим. 22 Ом |
|||
|
Вибростойкость (когда питание выключено)*3 |
147 м/с2 в каждом из трех осевых направлений (по 75 минут в каждом), 10 циклов развертки от 10 Гц до 150 Гц |
|||
|
Устойчивость к ударам (когда питание выключено)*3 |
1470 м/с2 в каждом направлении для каждой из трех осей, три раза для каждого из направлений ± X, Y и Z, синусоидальная полуволна, длительность импульса 6 мс |
|||
|
Диапазон рабочей температуры |
от 0 до +40 °С |
|||
|
Температура хранения |
от -10 до +55 °С |
|||
|
Длина кабеля |
Прим. 4,9 м |
|||
|
Вес (включая кабель, соединитель) |
Прим. 570 г |
Прим. 655 г |
Прим. 570 г |
Прим. 655 г |
|
Комплектация |
Инструкция, гаечный ключ |
|||
* 1. При использовании с калибровочным счетчиком Ono Sokki. Значения в скобках () - это максимальная скорость шпинделя, используемая с DG-4140 / DG-4190 / DG-5100 / DG-3000.
* 2. Вложение может не вернуться полностью, если оно обращено вверх.
* 3 Вышеуказанные значения устойчивости к вибрации / ударам не гарантируются во время измерения.
• На отключенный или модифицированный сигнальный кабель не распространяется маркировка CE.
Тип с высоким разрешением
GS-3813B/3830B
Разрешение сенсора 0.1 мкм
· Достигает более точных измерений по сравнению с существующей моделью.
· Срок службы подшипников в три раза больше по сравнению с существующей моделью. Количество раз скольжения: 5 миллионов → 15 миллионов.
· Пыленепроницаемость, водонепроницаемость и маслостойкость выше, чем у существующей модели.
Класс защиты: IP64 → IP66G
· Характеристики устойчивости к вибрации и ударам увеличены вдвое по сравнению с существующей моделью.
Виброустойчивость: 98 м/с2 → 196 м/с2
Ударопрочность: 980 м/с2 → 1960 м/с2
· Тип с высоким разрешением (структура, устойчивая к вибрации, пыленепроницаемость, водонепроницаемость и маслостойкость IP66G)
· Шлицевой подшипник и разработка новой оптической системы позволяют добиться высокого разрешения и устойчивости к воздействию окружающей среды.
· Обнаруженный сигнал может быть получен в виде прямоугольной волны (выход линейного драйвера) для прямого подключения ПЛК.
Характеристики:
|
Модель |
GS-3813B |
GS-3830B |
|
Диапазон измерения |
13 мм |
30 мм |
|
Применимый счетчик |
DG-5100 |
|
|
Разрешение |
0.1 мкм |
|
|
Точность (при 20 °С) |
1 мкм |
|
|
Максимальная скорость шпинделя*1 |
300 мм/с (1,2 м/с) |
|
|
Измерительная сила (вниз)*2 |
≤2,3 Н |
≤2,7 Н |
|
Количество раз скольжения (подтверждено в заводском тесте на выносливость) |
15 миллионов раз или больше |
|
|
Класс защиты (не включая соединительную часть) |
IP66G |
|
|
Диаметр стержня |
Ø15 мм+0-0.009 |
|
|
Источник питания |
От 4,5 до 5,5 Вт (постоянного тока) |
|
|
Потребляемая мощность (при 5 Вт) |
≤150 мА |
|
|
Выходной сигнал (при 5 Вт) |
Фазовый дифференциал 90 градусов прямоугольная волна Применимо к RS422A Выход линейного драйвера (эквивалент 26C31) |
|
|
Вибростойкость (когда питание выключено)*3 |
196 м/с2 в каждом из трех осевых направлений (по 75 минут в каждом), 10 циклов развертки от 10 Гц до 150 Гц |
|
|
Устойчивость к ударам (когда питание выключено)*3 |
1960 м/с2 в каждом направлении для каждой из трех осей, три раза для каждого из направлений ± X, Y и Z, синусоидальная полуволна, длительность импульса 6 мс |
|
|
Диапазон рабочей температуры |
от 0 до +40 °С |
|
|
Температура хранения |
от -10 до +55 °С |
|
|
Длина кабеля |
Прим. 5 м |
|
|
Вес (включая кабель, соединитель) |
Прим. 350 г |
Прим. 420 г |
|
Комплектация |
Инструкция, гаечный ключ |
|
* 1. При использовании с калибровочным счетчиком Ono Sokki. Значения в скобках () - это максимальная скорость шпинделя, используемая с DG-5100.
* 2. Вложение может не вернуться полностью, если оно обращено вверх.
* 3 Вышеуказанные значения устойчивости к вибрации / ударам не гарантируются во время измерения.
• На отключенный или модифицированный сигнальный кабель не распространяется маркировка CE.
