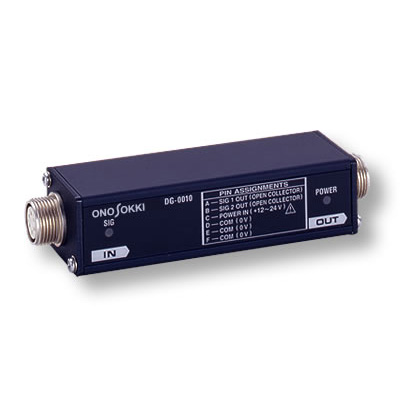

Блок преобразования сигнала для датчиков линейного смещения

Блок преобразования сигналов преобразует двухфазные сигналы (TTL) от линейных датчиков серии GS / BS в открытый коллектор (DG-0010) или линейный драйвер (DG-0020).

Этот блок преобразования позволяет напрямую подключаться к ПЛК *. Сигнал от него также может передаваться на большие расстояния.

* ПЛК (программируемые контроллеры)

Особенности:

·        Компактность. Возможен монтаж на DIN-рейку

Компактный (23 (Ш) × 29 (В) × 108 (Д) мм) и может быть установлен на панели управления с помощью DIN-рейки.

Комплект для монтажа на рейку DIM подготавливается заказчиком.

DIN-рейка: CKD-80 32/35 мм, производства TAKACHI ELECTRONICS ENCLOSURE CO., LTD.

От 12 до 24 В постоянного тока (120 мА / 12 В

Поддерживает высокую скорость отклика.

Диапазон входных частот: до 300 кГц постоянного тока

·        Выход открытого коллектора (DG-0010)

Вы можете подключиться напрямую к ПЛК. Счетчик линейных датчиков не требуется.

·        Выход линейного драйвера (DG-0020)

Эффективен для передачи на большие расстояния более 200 м (эквивалент RS-422A

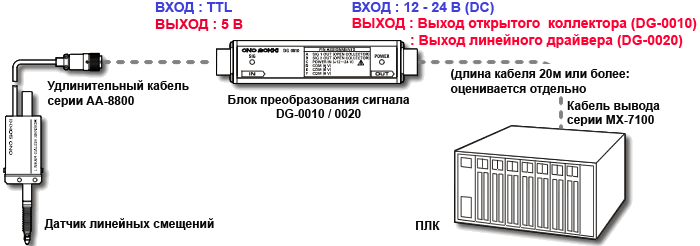

Пример подключения

Меры предосторожности при использовании DG-0010/0020, подключенного к ПЛК.

Выходной сигнал линейного датчика - импульсный сигнал 4 мкм (разрешение 1 мкм) и 40 мкм (разрешение 10 мкм).
Для считывания в единицах 1 мкм, 10 мкм со стороны ПЛК требуется следующее:
* Источник питания (5 В, 100 мА) для линейного датчика поступает от DG-0010/0020.

Что нужно для стороны ПЛК

- 4-х кратная умножающая функция

- Выходное напряжение (для блока преобразования сигналов: от 12 до 24 В постоянного тока (120 мА / 12 В)

Когда длина кабеля между DG-0020 и ПЛК превышает 30 м или более

  Материал кабеля: кабель D5 (композитный 5-жильный виниловый кабель) следует заменить на R6 (витая пара).
  (В серии MX-700/7100 используется D5.) Это контрмера для уменьшения влияния шума, вызванного передачей сигнала на большие расстояния.
