Аксессуары для счетчиков линейных смещений

Различные аксессуары для счетчиков линейных смещений.

Описание

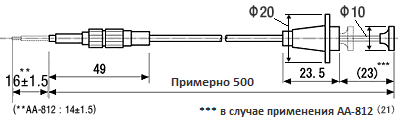

Механическая версия

Применимый измерительный датчик

Название модели

GS-251/251W

AA-812
Снят с

производства

GS-201,GS-102
BS-102/102W/112/112W

HS-3412/3425

DG-525H/825/925^*

AA-813

*Используется с подъемным механизмом AA-972.

Воздушная версия

Применимый измерительный датчик	Название модели
GS-201, GS-102, BS-102/112 DG-525H/825/925^*	AA-816

* Используется с подъемным механизмом AA-972.

Подъем пальца

Применимый измерительный датчик	Название модели
Для всех моделей (за исключением серий BS и водостойкого типа)	AA-969

Подъемный рычаг / Подъемный механизм

Применимый измерительный датчик	Название модели
DG-525H/825/925	AA-971
DG-525H/825/925 (Версия продается отдельно)	AA-972

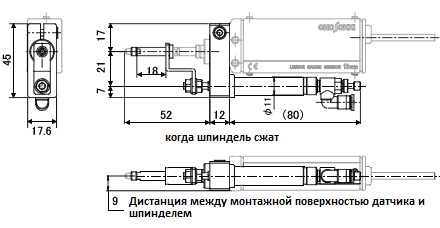

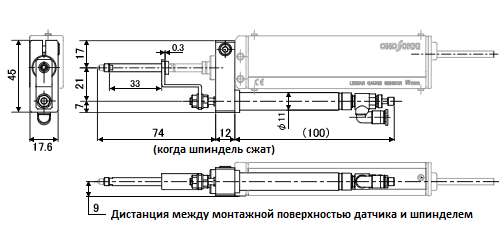

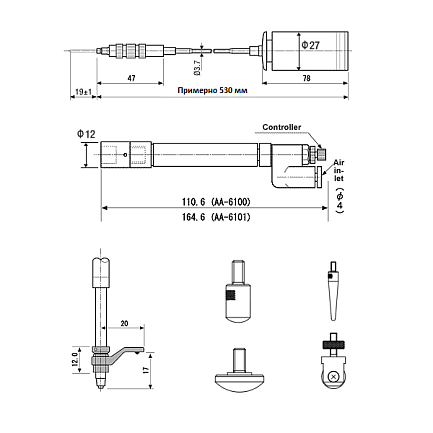

Пневматический подъемник

Применимый измерительный датчик	Название модели

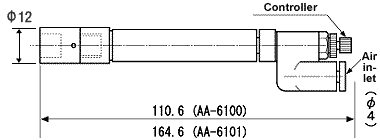

GS-1513A/1613A/ 4513/4613/ 6513/6613	AA-6100^{1 3} Снят с производства	<Чертеж воздуховода >
GS-1530A/1630A/ 4530/4630/ 6530/6630	AA-6101^{1 3} Снят с производства	<Чертеж воздуховода >
GS-1713/1813/ 6713/6813/ 4713/4813/ 3813	AA-6102 ^{2 3}
GS-1730/1830/ 6730/6830/ 4730/4830 /3830	AA-6103 ^{2 3}

* 1 Пневматический подъемник (AA-6100/6101): не относится к классу защиты IP64, IP64G

* 2 Пневматический подъемник AA-3102/3103 необходим для удлинительного шпинделя. Полная длина становится больше на 22 мм / 37 мм.

* 3 Требуется для воздушного трубопровода и электромагнитного клапана для включения / выключения. Расстояние между монтажной поверхностью датчика и датчиком шпинделя (9 мм) не меняется.

Удлинительный шпиндель (измерение глубины отверстия под штифт)

Длина удлинителя	Название модели
30 мм	AA-844	Материал: SUS303 Диаметр:φ 3.8 мм Часть резьбы: M2.5
50 мм	AA-845	Материал: SUS303 Диаметр:φ 3.8 мм Часть резьбы: M2.5

Измерительные наконечники

AA-0200	AA-0210	AA-0220 ^*1	AA-0230	AA-0240
Материал на кончике: стальной шар	Материал: SKS3	Материал: SKS3	Материал: SKS3	Material: SKS3
AA-0250	AA-0260 Снят с производства	AA-827 ^*2	AA-828 ^*2	AA-0310 Снят с производства
Материал: SKS3	Материал: SKS3	Материал: SUj2	Материал: SUj2	Материал на кончике: стальной шар
AA-0320	AA-921	AA-0330 Под заказ	AA-0400
Материал: SKS3	Материал: SKS3	Материал на кончике: карбид	Материал шарика на кончике: рубин

* 1 При установке плоского измерительного наконечника, такого как AA-0220/0240/0250, на измерительный датчик с разрешением измерения 1/1000 мм (1 мкм), требуется регулировка степени параллельности поверхности измерительного стенда. В этом случае измерительный наконечник и штатив для датчика необходимо покупать в паре.

* Точность после нашей настройки параллельности: прибл. 10 мкм

* 2 При установке роликового измерительного наконечника, такого как AA-827/828 и т. д., на измерительный датчик с разрешением измерения 1/1000 мм (1 мкм), точность, описанная в его технических характеристиках, не достигается.

В AA-827/828 используется подшипник, но, поскольку зазор не может быть устранен, может появиться ошибка примерно 10 мкм.

Адаптер шарнирного измерительного наконечника (для замены измерительного наконечника)

Применимый измерительный датчик

Название модели

GS-102/251/503/1000

AA-829
Под заказ

Материал:C36002

Пыленепроницаемая резиновая прокладка

Применимый измерительный датчик	Название модели	L1 (мм)	Внешний диаметр втулки (φ мм)	Внешний диаметр резиновой прокладки (φ мм)	Диаметр стержня (φ мм)	Материал ^*3
GS-1000	AA-841^*1	40.5	22	24	15	CR
GS-102/251 DG-825/925	AA-843^*1	10.5	16	15	8	NBR
GS-503 KG-850	AA-854^1 Снята с производства*	10.5	17	15	10	CR
BS-102/102W/ 112/112W	AA-973^1 Снята с производства*	-	-	8	8	EPM
GS-5011	AA-975^*2	8.5	-	16	20	NBR
GS-1513A/1613A/ 6513/6613	AA-4100	-	-	8	8	Si
GS-1530A/1630A/ 6530/6630	AA-4101 Снята с производства	-	-	8	8	Si
GS-4513/4613/ 4530/4630 ^*4	Под заказ ^*5	-	-	10	10	Si
GS-1713/1813/ 6713/6613	AA-4102	-	-	8	15	Si
GS-1730/1830/ 6730/6830	AA-4103	-	-	8	15	Si
GS-4713/4813/ 3813	AA-4104	-	-	8	15	HNBR
GS-4730/4830/ 3830	AA-4105	-	-	8	15	HNBR

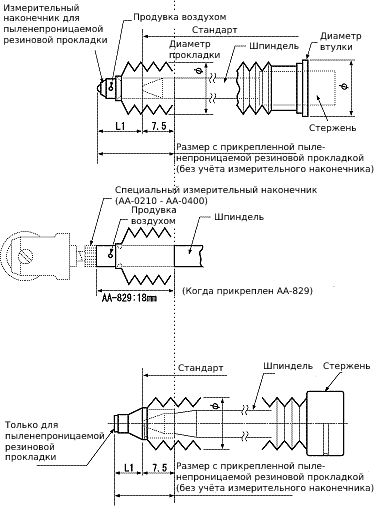

*1 В стандартную комплектацию входит измерительный наконечник для пылезащитной резиновой прокладки. (Внешние размеры см. на следующем чертеже.)

*2 В стандартной комплектации предусмотрено соединение для пылезащитной резиновой прокладки. (Внешние размеры см. на вышеприведенном и следующих чертежах.)

*3 CR: хлоропреновый каучук, NBR: нитрильный каучук, EPM: этилен-пропиленовый каучук, Si: силиконовый каучук, HNBR: гидрированный нитрильный каучук

*4 Пылезащитная резиновая прокладка для серии GS-4500/4600 (материал: фторкаучук) изготавливается на заказ. (Для замены верните нам товар.)

*5 Требуется установка от Ono Sokki. (Стоимость доставки может быть оплачена отдельно.)

■AA-841/843/
854/973

С измерительным наконечником для пыленепроницаемой резиновой прокладки серий BS, GS-102/251/503/1000

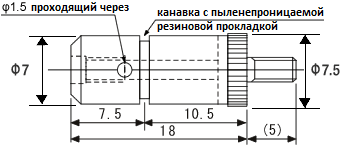

■AA-829

Адаптер измерительного наконечника для GS-102/251/503/1000
Адаптер измерительного наконечника AA-829 требуется когда специальный измерительный наконечник и пыленепроницаемая резиновая прокладка используются с

■AA-975

С разъемом для пыленепроницаемой резиновой прокладки для GS-5011

Пожалуйста дополнительно используйте AA-975 (разъем для пыленепроницаемой резиновой прокладки) непосредственно когда специальный резиновый наконечник применяется. Разъем для специального измерительного наконечника не требуется.

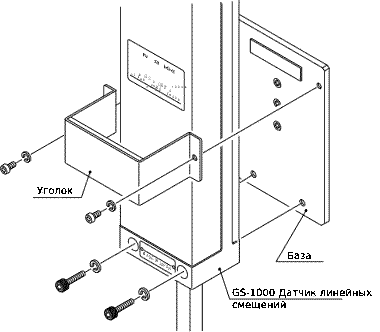

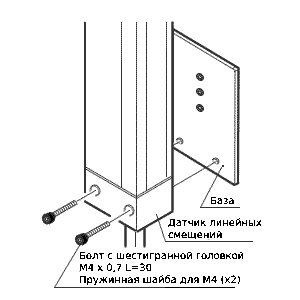

Монтажное приспособление

Применимый измерительный датчик	Название модели
GS-1000	AA-855 Снята с производства
GS-5050/5051/5100/5101	AA-8560
GS-102/251/251W	AA-968 Снята с производства (Плоская обратная сторона)
GS-1513A/1530A/1613A/1630A GS-4513/4530/ 4613/4630 GS-6513/6613/6530/6630	AA-3300 Снято с производства
GS-1513A/1530A/1613A/1630A GS-4513/4530/4613/4630 GS-6513/6613/6530/6630 GS-1713/1730/1813/1830 GS-3813/3830/4713/4730 GS-4813/4830/6713/6730 GS-6813/6830	AA-3310

Стенд для датчиков

Название модели датчика		ST-022	ST-0230	ST-044B
Применяемый датчик	Датчик	BS-1210 1 BS-1310 1 GS-7710A 1 GS-7710NA 1	GS-1713A/1730A GS-1813A/1830A GS-3813B/3830B GS-4713A/4730A GS-4813A/4830A GS-6713A/6730A GS-6813A/6830A	GS-5050A/5100A GS-5051A/5101A
	справка	Диаметр стержня 8 мм Ход поршня 10 мм	Диаметр стержня 15 мм Ход поршня 13/30 мм	Диаметр стержня 15 мм Ход поршня 50/100 мм
Размер стола (мм)		80 × 85		105 × 105
Диаметр монтажного отверстия		8 – 10 мм	15 мм	15 – 20 мм
Материал стола		Керамика (с пазом)
Плоскость измерительной поверхности		1 мкм
Шероховатость измерительной поверхности		0.4 S финишная притирка
Базовая подставка (Ширина×Глубина мм)		100 ×160		130 × 200
Измеряемая глубина (мм)		прибл. 59	прибл. 60	прибл. 73.5
Измеряемая высота (мм)		прибл. 115		прибл. 210
Вес		4.1 кг	4.2 кг	7.5 кг

*1 Требуется втулка стойки AA-891 для ST-0230 и ST-044B в зависимости от комбинации с измерительным датчиком с диаметром стержня ø8.

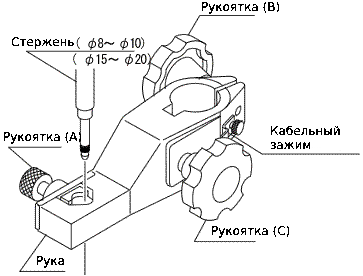

Ручка (A): для установки и снятия с датчика

Ручка (B) и (C): вертикальная регулировка стойки (вала)

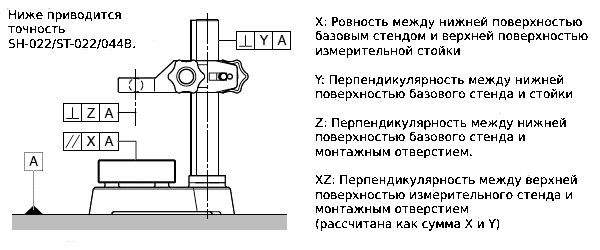

Точность стенда для датчика

Внешние размеры SH-022 и ST-022 одинаковы, но точность прямоугольности и параллельности различна.

	SH-022	ST-022	ST-044B
X	≤0,03/80 мм	≤0,05/80 мм	≤0,08/100 мм
Y	≤0,04/100 мм	≤0,06/100 мм	≤0,20/100 мм
Z	≤0,07/100 мм	≤0,16/100 мм	≤0,48/250 мм
XZ	≤0,10/100 мм	≤0,215/100 мм	≤0,67/250 мм

При присоединении плоского измерительного наконечника, такого как AA-0220/0240/0250/921, к датчику с разрешением измерения 0,05 мкм / 1 мкм, требуется регулировка степени параллельности поверхности измерительного стенда. В этом случае измерительный наконечник и подставку необходимо покупать в паре (требуется дополнительная плата). Точность распараллеливания составляет не более 10 мкм. Пожалуйста, свяжитесь с ближайшим к вам дистрибьютором или напишите нам overseas@ONO SOKKI.co.jp

Резервное питание / Расходные материалы

Название модели	Название продукта	Назначение
DG-0420 Снята с производства	Крышка клеммной колодки	DG-4240/4280
R03-PB6M	Разъем для сигнала измерительного датчика	-
57-30360	36-жильный разъем (для сигнального кабеля BCD)	RQ-1410 Снят с производства
DX40-36P	36-жильный разъем для кабеля, для сигнала BCD, под пайку (необходим DX36CV1)	DG-4120/4140/4240/4280 DA-4130
DX36CV1	Крышка штекера для DX36CV1	DX40-36P
TA2096	Адаптер для источника питания переменного тока (кабель: прибл. 1,8 м) Вход: 100 В переменного тока, Выход: 9 В постоянного тока / 300 мА	DG-525H/825/925
AA-5100	Термальная записывающая бумага (10-рулонов / упаковка)	RQ-1410
