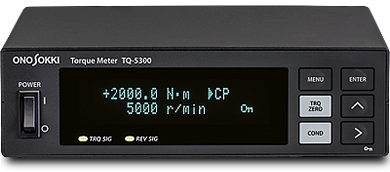

Цифровой счетчик TQ-5300, предназначенный для совместного использования с датчиками крутящего момента серии TQ-2000, позволяет конвертировать импульсный сигнал с датчика в цифровое значение момента и аналоговое значение напряжения. На выбор пользователей доступны 4 вариант цифровых интерфейсов - EtherCAT, PROFIBUS, CAN и RS-232C (возможно одновременно с CAN).

ОСОБЕННОСТИ:

• Четыре варианта цифровых интерфейсов
Широкий выбор типов цифровых интерфейсов позволяет осуществлять вывод значений крутящего момента без потери точности, характерной для датчиков крутящего момента.

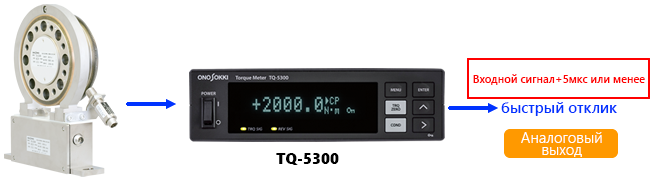

• Высокоскоростной аналоговый выход

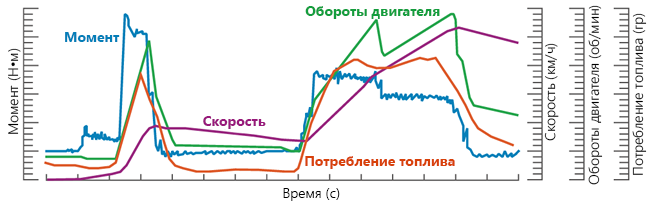

Частота выходного сигнала датчика TQ-2000 колеблется в зависимости от значения момента. Счетчик TQ-5300 вычисляет частоту, соответствующую значению момента, для каждого цикла и выводит ее в виде аналогового сигнала высокой частоты. Это обеспечивает оптимальное управление путем наблюдения за переходным моментом с большими колебаниями.



• Функция многодиапазонных измерений
Данная дополнительная функция (TQ-0536) позволяет использовать один датчик для определения максимального момента по нескольким диапазонам одновременно, так что вам не придется менять датчик каждый. Достаточно просто переключить диапазон, предварительно сохранив в память счетчика данные о факторе и максимальной нагрузке.

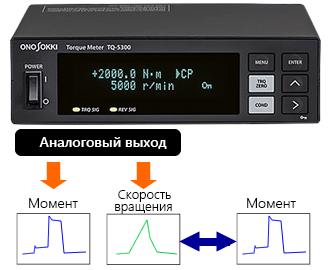

• Аналоговый вывод скорости вращения
Данная дополнительная функция (TQ-0531) обеспечивает одновременный вывод значений момента и скорости вращения. Это удобно в тех случаях, когда, например, требуется одновременно осуществлять управление и запись сигнала.

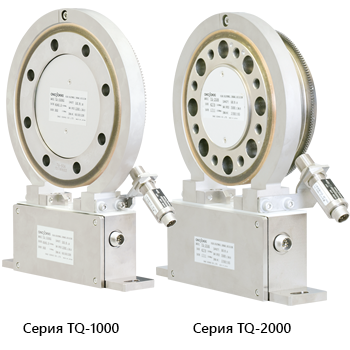

 • Совместимость с датчиками серии TQ-2000
Счетчик совместим с датчиками серии TQ-2000, которые используются в испытаниях крутящего момента двигателей с высокими оборотами, например, в электрических или гибридных автомобилях.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. ВВОД
Крутящий момент	Диапазон частот	1кГц~25кГц
	Совместимые датчики	TQ-1000, TQ-2000
	Разъем	D-sub 15 PIN (мама)
Скорость вращения	Совместимые датчики	MP-981, MP-9820
	Диапазон частот	1Гц~100кГц
	Диапазон амплитуды	High: +5В ±0,5В Low: 0,5В или менее
	Разъем	R03-R6F (TAJIMI Electronics Co., Ltd.)
2. ДИСПЛЕЙ
Крутящий момент	Число символов	Направление +5 символов (без запятой)
	Единица измерения	Н•м, кН•м
	Погрешность	±0,008% шкалы ±1 символ
Скорость вращения	Число символов	Направление +5 символов
	Единица измерения	об/мин
	Погрешность	Результат ×(±0,01 %) ±1 символ
3. ВЫВОД
АНАЛОГОВЫЙ ВЫВОД
Крутящий момент	Формат	0~±10В
	Метод преобразования	Периодический опрос
	Переключение каналов (опция)	Крутящий момент или скорость вращения - на выбор
	Время преобразования	цикл +5мкс или менее
	Минимальная нагрузка	100кΩ
	Погрешность	±0,05% полной шкалы
	Разъем	D-sub 9PIN (папа)
Скорость вращения	Формат	0~±10В
	Время преобразования	1 мс или менее
	Минимальная нагрузка	100кΩ
	Погрешность	±0,3% полной шкалы
	Разъем	D-sub 9PIN (папа)
ИМПУЛЬСНЫЙ ВЫВОД
Крутящий момент	Выводимая величина	Вывод с датчика крутящего момента после формирования сигнала
	Формат	Вывод после того, как напряжение на транзисторе с разомкнутым коллектором достигает +5В при сопротивлении 330Ω
	Ширина импульса	Зависит от датчика
	Минимальная нагрузка	10кΩ
	Разъем	D-sub 9PIN (папа)
Скорость вращения	Выводимая величина	Вывод с датчика вращения после формирования сигнала
	Формат	Вывод после того, как напряжение на транзисторе с разомкнутым коллектором достигает +5В при сопротивлении 330Ω
	Ширина импульса	Зависит от датчика
	Минимальная нагрузка	10кΩ
	Разъем	D-sub 9PIN (папа)
4. ИНТЕРФЕЙС
REMOTE	Внешний ввод	Направление вращения: контактный ввод Функция подавления нуля: контактный ввод При отсутствии нагрузки на контактах отображает нулевое значение момента.
	Внешний вывод	READY: контактный вывод Контакт закрыт в режиме измерения момента Компаратор: контактный вывод 3 канала (установка тревожной сигнализации)
RS-232C (опция)	Стандарт	RS-232C
	Скорость	9600/38400 bps
	Метод	Асинхронный полнодуплексный
	Разъем	HR12-10R-8SD (HIROSE ELECTRIC CO., LTD.)
CAN (опция)	Протокол	Ver2.0B
	Скорость	125/250/500/1000 kbps
	Частота вывода	OFF/1/2/5/10/20/100Гц~1кГц
	Выводимая величина	Крутящий момент, скорость вращения
	Разъем	D-sub 9 PIN (папа)
PROFIBUS (опция)	Протокол	ProfibusDP slave
	Скорость	9,6/19,2/93,75/187,5/500 kbps 1,5/12 Mbps
	Выводимая величина	Крутящий момент, скорость вращения, настройки (фактор, макс.момент)
	Разъем	D-sub 9PIN (мама)
EtherCAT (опция)	Протокол	Соответствует IEC61508
	Скорость	10/100 Mbps
	Выводимая величина	Крутящий момент, скорость вращения, настройки (фактор, макс.момент)
	Разъем	RJ45
Возможные комбинации		Допускается одновременная установка интерфейсов RS-232C и CAN
5. ОБЩИЕ ХАРАКТЕРИСТИКИ
Источник питания		DC 24В
Энергопотребление		20ВА
Рабочая температура		0~50°C, 20~80% без конденсации
Температура хранения		0~60°C, 20~85% без конденсации
Габариты и вес		170(Ш) × 49(В) × 150(Г) мм, 700 гр
Стандартные принадлежности		• Разъем питания ×1 • Разъем REMOTE ×1 • Разъем аналогового/импульсного выхода ×1 • Резиновые накладки на ножки ×4 • Руководство по эксплуатации ×1

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:

TQ-0531	Функция переключения аналогового выхода
TQ-0532	Интерфейс RS-232C
TQ-0533	Интерфейс CAN
TQ-0534	Интерфейс PROFIBUS
TQ-0535	Интерфейс EtherCAT
TQ-0536	Функция многодиапазонных измерений
TQ-0811	Соединительный кабель REMOTE (2 метра)
TQ-0821	Соединительный кабель для вывода аналогового и импульсного сигналов (2 метра)
CT-0673	Комплект для крепления в стойку

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ:

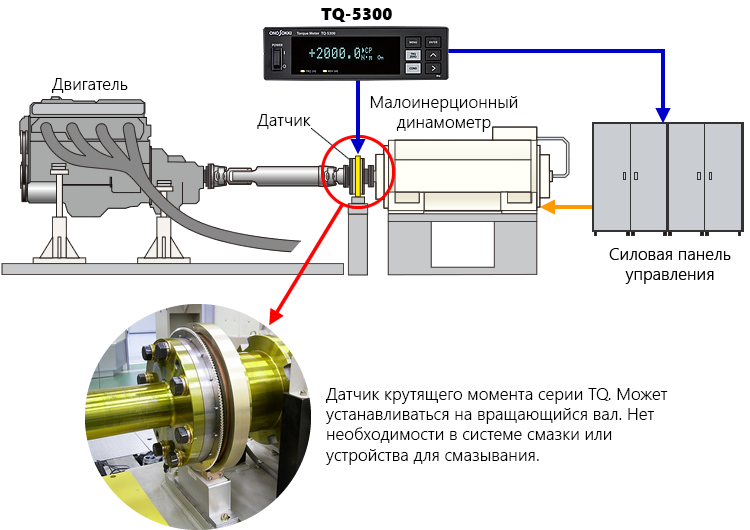

1. Стенд для испытаний двигателя
Данные, полученные датчиком, позволяют точно воспроизвести виртуальные нагрузки в испытаниях двигателей

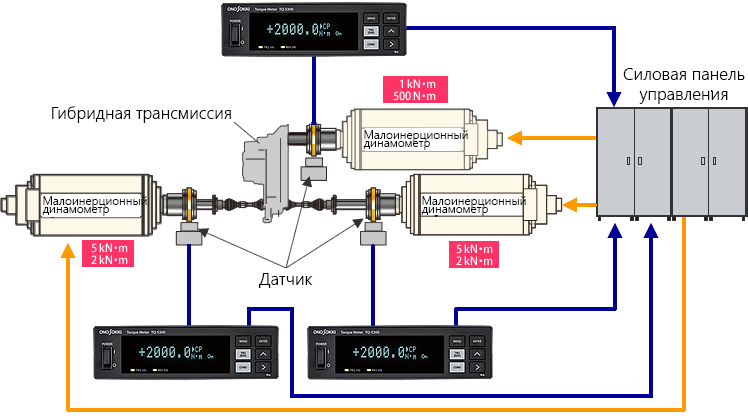

 2. Стенд для испытаний коробки передач
Благодаря функции многодиапазонных измерений можно выполнять различные испытания, включая ресурсные испытания и испытания эффективности, с помощью всего одного датчика. В этом случае отсутствует необходимость менять датчик крутящего момента каждый раз, когда испытанием предусмотрено изменение значения момента. Это обеспечивает стабильность и надежность испытания.
