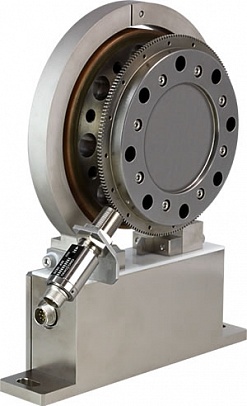

Датчики крутящего момента серии TQ-2000 принадлежат к классу торсиометров высокой жесткости и предназначены для высокоточных измерений крутящего момента на валу двигателя или силовой передачи. Благодаря высокой жесткости на кручение датчик может измерять малозаметные колебания значений момента, а конструкция без подшипников позволяет закрепить датчик непосредственно на валу. Данная серия подходит для испытаний гибридных или электрических двигателей, требующих измерения высоких скоростей вращения.

ОСОБЕННОСТИ:

• Высокая жесткость
• Высокая точность - ±0,05% шкалы
• Высокая скорость вращения - до 25 000 об/мин
• Бесконтактная передача данных - отсутствие износа
• Компактные габариты

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

	TQ-2506	TQ-2206
Максимальный момент	500Н•м	200Н•м
Диапазон скорости вращения	0~22000 об/мин (0~25000 об/мин - опция)
Жесткость на кручение	700кН•м/радиан	270кН•м/радиан
Момент инерции с датчиком вращения	5,8×10-3 кг•м2	3,1×10-3 кг•м2
Вес	Ротор: 2,6кг Статор: 1,1кг	Ротор: 2,0кг Статор: 1,1кг
Линейность	±0,05% (только выходная частота) ±0,05% (значение на экране TQ-5300) ±0,1% (аналоговый выход с TQ-5300)
Ограничивающий момент	200%
Разрушающий момент	400%
Класс точности балансировки (ISO 1940)	G 2.5
Формат выходного сигнала	Дифференциально-импульсный (совместим с RS485)
Вывод без нагрузки	10кГц
Вывод при положительном моменте	15кГц
Вывод при отрицательном моменте	5кГц
Рабочая температура	10~60°C
Температура хранения	-20~70°C
Влияние температурных изменений	±0,05 % на каждые 10°C
Совместимые датчики вращения	MP-9820, MP-981
Источник питания	DC 18~30В
Энергопотребление	5Вт или менее
