TM-3100

TM-3100

Модульный цифровой тахометр, функционал которого можно менять с помощью карт расширения. Например, добавить аналоговый вывод, вывод BCD или функциу компаратора.

Наименование прибора

TM-3100

Описание

TM-3100 - серия новых модульных цифровых тахометров, функционал которых можно менять с помощью карт расширения. Так, к примеру, возможности тахометра можно расширить добавлением аналогового вывода, вывода BCD или функции компаратора.

ОПИСАНИЕ:

• Быстрый отклик при частоте 100кГц
• Модульная архитектура
• Совместимость с ПК и ПЛК
• Флуоресцентный дисплей
• Соответствие стандартам CE и DIN

МОДЕЛЬНЫЙ РЯД:
TM-3110 Базовая модель с функцией измерения и отображения результатов на экране

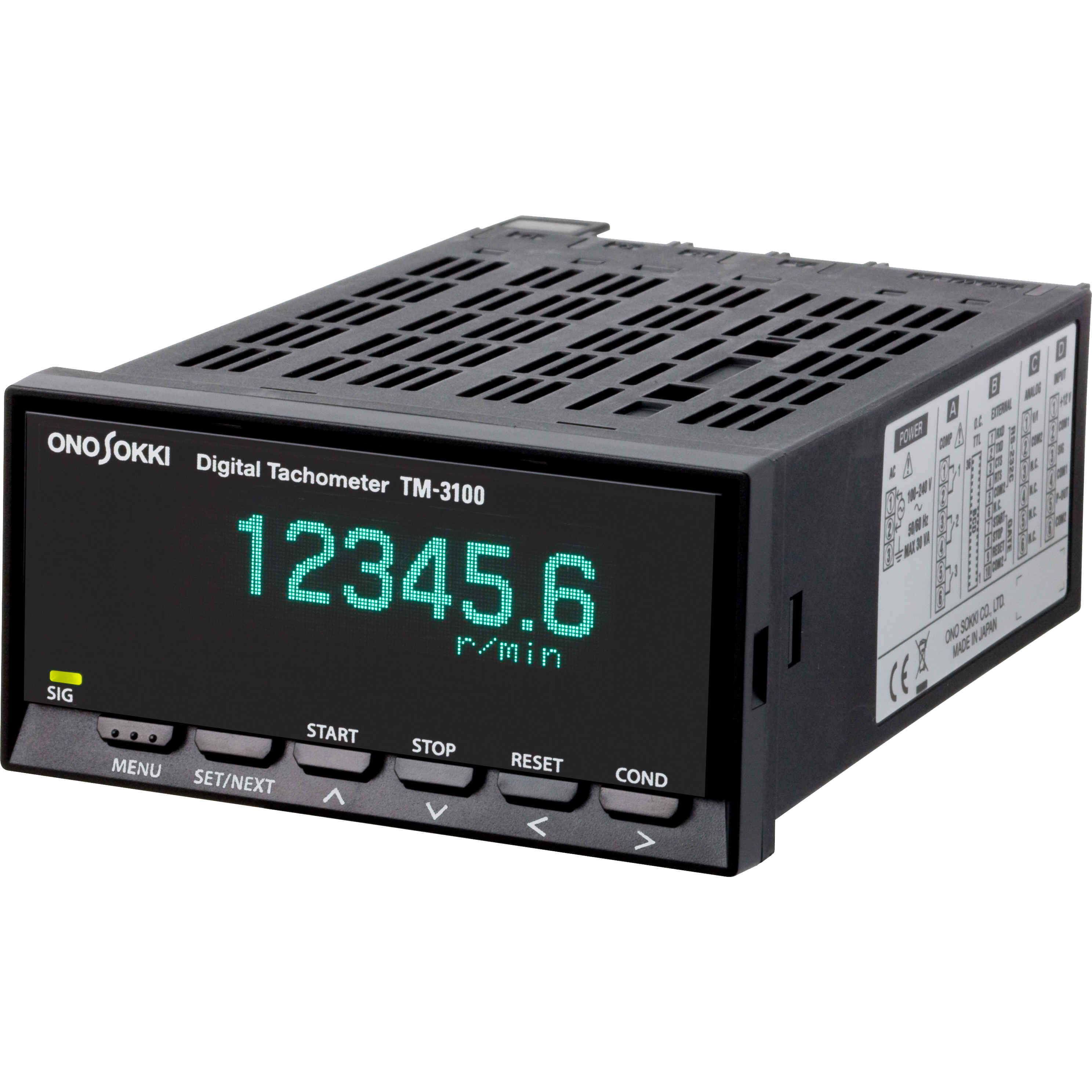

Цифровой тахометр TM-3100
TM-3120 Модель с BCD-выходом
Выход со свободным коллектором для подключения к ПЛК
Возможность выбора режима работы выхода (нормальный или по запросу)
TM-3130 Модель с аналоговым выходом (напряжение или сила тока - на выбор).
TM-3140 Модель с функцией компаратора (возможность установки до трех порогов).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
1. ВХОД
Входной разъем Винт М3
Входное сопротивление  10 кΩ и более
Входной формат  Voltage или non-voltage
Входное усиление  AC или DC
Совместимые датчики  Электромагнитные, магнито-электрические, фотоэлектрические, поворотные, датчики положения
Усилитель АС  • Форма сигнала - синусоидальная (sin) или прямоугольная (sq)
• Диапазон напряжения: 0,2 ~ 45 Вrms (sin), 0,6 ~ 63 Вp-p
• Диапазон частот: 1 Гц ~ 100 кГц
Усилитель DC  • Форма сигнала - прямоугольная с длиной импульса 5 мкс и более
• Диапазон напряжения: +4 ~ +30 В (HI), -1 ~ +1 В (LOW)
• Диапазон частот: 0,1 Гц ~ 100 кГц
Низкочастотный фильтр  OFF (100 кГц)/100 Гц/20 кГц - на выбор
2. ИМПУЛЬСНЫЙ ВЫХОД
Выходное напряжение HI: +4,5 В и более
LOW: +0,5 В и менее
Выходная логика Отрицательная
Сопротивление нагрузки  100 кΩ и более
Выходной разъем Винт М3
3. ДИСПЛЕЙ
Тип  Флуоресцентный
Частота обновления  0,2 (заводская настройка) /0,4/0,5/0,6/0,8/1-10 с - на выбор
Единицы измерения
Величина Единица измерения
Скорость вращения об/с, об/мин, об/ч
Окружная скорость  мм/с, м/с, мм/мин, м/мин
Линейная скорость  мм/с, м/с, мм/мин, м/мин, км/мин, мм/ч, м/ч, км/ч
Продолжительность с, мин
Частота (1/с)  1/с, 1/мин, 1/ч
Частота  Гц, кГц
Расход  мл/с, мл/мин, мл/ч, л/с, л/мин, л/ч
Время  с, мин
Пользовательская единица измерения (ЕИ) ЕИ/с, ЕИ/мин, ЕИ/ч

Дробная часть  OFF/1/2/3 знаков - на выбор
Индикация SIG  Мерцает при синхронизации с входным сигналом
Индикация ошибок  Сбой резервной памяти, сбой цепи, сбой входной частоты, сбой отображения, сбой памяти, сбой установки
4. ВЫЧИСЛЕНИЯ
Измеряемые величины Скорость вращения, окружная скорость, линейная скорость, продолжительность, частота (1/с), частота, расход, время
Время вычисления 10 мс
Погрешность  Результат × (±0,01%) в пределах ±1 импульса
Функция автообнуления  Значение на экране автоматически обнуляется, если в течение заданного интервала времени отсутствует сигнал.

OFF (11 с)/0,5 с/1,0 с/2,0 с/3,0 с/4,0 с/5,0 с/6,0 с/7,0 с/8,0 с/9,0 с/10,0 с - на выбор

Функция компенсации затухания Если входной сигнал быстро затухает и отсутствует в течение 1 секунды или более, скорость измерений постепенно уменьшается и по прошествии 11 секунд значение обнуляется.
Функция скользящего среднего OFF (заводская настройка)/2/4/8/16/32/64/128 - на выбор
Функция удержания пика  Удерживает значение (максимальное/минимальное/среднее) с момента запуска измерения до завершения
5. ПАМЯТЬ
Память настроек  4 ячейки
6. ПИТАНИЕ ДАТЧИКА
Выходное напряжение  DC 12 В ±10 %
Макс. выходная сила тока  100 мА
7. ОБЩИЕ ХАРАКТЕРИСТИКИ
Источник питания  АC 100-240 В, 50/60 Гц (кабель питания продается отдельно)
Энергопотребление  • 11~19 ВА (TM-3110)
• 13~21 ВА (TM-3120)
• 16~25 ВА (TM-3130)
• 12~21 ВА (TM-3140)
Рабочая температура 0°C ~ +50°C, без конденсации влаги
Температура хранения  -10°C ~ +60°C, без конденсации влаги
Габариты и вес  96(Ш)×48(В)×148(Г) мм, около 310 гр

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
TM-0321 Карта расширения с выходом BCD (уровень TTL)
TM-0322 Карта расширения с выходом BCD (открытый коллектор)
TM-0330 Карта расширения с аналоговым выходом
TM-0340 Карта расширения с функцией компаратора
TM-0350 Карта расширения с RS-232C
TM-0301 Карта расширения с блоком питания DC
AA-8207 Кабель BCD (3 метра)
HT-011  Светоотражающая метка

СОВМЕСТИМЫЕ ДАТЧИКИ:
Тип Модель
Преимущества и диапазон измерений
Электромагнитный MP-9100
Электромагнитный датчик MP-9100
• Не требует питания
• Устойчивость к температуре и маслам
• Малые габариты

 Диапазон (при 60 P/R):
 200~35000 об/мин
MP-810B, 610
Электромагнитный датчик MP-810B
• Прямое подключение к валу
• Три типа - стандартный, двухвальный и фланцевый (MP-810B)

Диапазон:
MP-810B: 5~5000 об/мин
MP-610: 50~15000 об/мин
Магнитоэлектрический MP-9820, 981
Магнитоэлектрический датчик MP-981
•  Возможность измерения от 0 об/мин
• Стабильность формы выходного сигнала
• Устойчивость к кислотам, влагоустойчивость (модель AP-981: IPX7)

Диапазон (при 60 P/R):
MP-981: 1~20000 об/мин
MP-9820: 1~100000 об/мин
Датчик линейной скорости  RP-721
Датчик линейной скорости RP-721
• Скорость может быть измерена путем прикладывания ролика к валу
• Несколько видов датчиков для малых/средних скоростей (120 или 1200 P/R) и измерений протяженности (200 P/R)

Диапазон (при 60 P/R):
средние (120 P/R): 0~500 м/мин
малые (1200 P/R): 0~200 м/мин
Фотоэлектрический  LG-916, 930
Фотоэлектрический датчик LG-916
• Компактные габариты
• Отсутствие влияния окружающего света на результаты

  LG-916 LG-930
Макс.скорость отклика 20 м/с  25 м/с
Макс.расстояние  20 мм  70-200 мм

FS-540+FG-1200
Фотоэлектрический датчик FS-540
• Возможность использования в труднодоступных местах

Макс.скорость отклика: 60 м/с и менее
Макс.расстояние: 70 мм

Поворотный

RP-432Z
Поворотный датчик RP-432Z
• Возможность измерения от 0 об/мин
• Несколько видов датчиков с различными типами выходных импульсов
• Вывод со сдвигом по фазе в 90°

Диапазон (при 600 P/R или менее):
0~5000 об/мин
