LG-9200 - это оптический детектор бесконтактного типа, который излучает красный видимый свет и обнаруживает свет, отраженный от вращающегося вала. Метка отражения используется для замера путем прикрепления ее к вращающемуся валу. Это позволяет делать замеры под углом. (светоотражающая метка: HT-011 от Ono Sokki)

LG-9200 имеет встроенный компактный усилитель и выдает прямоугольную волну (напряжение) после формирования формы волны.

Благодаря компактному и легкому корпусу характеристики улучшены по сравнению с предыдущей моделью LG-916. (Дальность обнаружения LG-9200: до 40 мм, скорость срабатывания: до 40 м/с)

• Улучшенные характеристики (по сравнению с предыдущей моделью LG-916)
• Дальность обнаружения: до 40 мм
• Скорость отклика: до 40 м/с
• Легко отрегулировать положение с помощью красного видимого света и индикатора работы
• Возможно обнаружение на более низкой скорости почти 0 об/мин.
• Единая структура источника света, приемника и усилителя (вес: около 150 г)
• В стандартной комплектации предусмотрен противоударный соединитель.

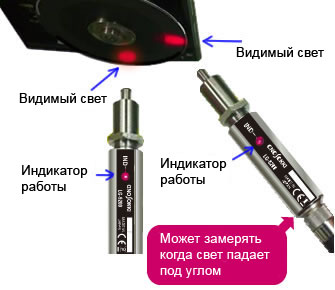

Используя отражающую метку (HT-011), LG-9200 может делать замеры под углом к поверхности, что может быть необходимо, когда пространство для установки узкое и датчик не может быть установлен перед объектом измерения. Регулировка оптической оси проста, поскольку в качестве источника света используется красный видимый свет.



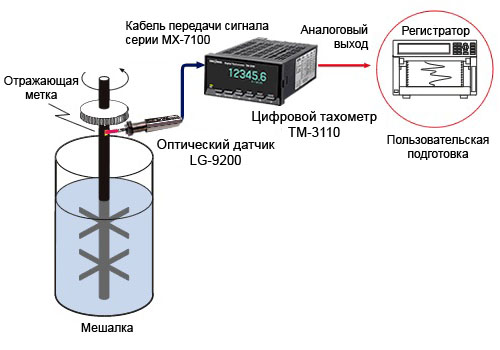

Примеры измерения с помощью LG-9200

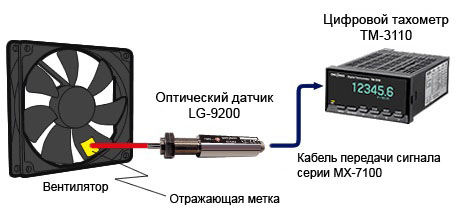

Измерение вращения вентилятора
Для измерения вращения достаточно нанести отражающую метку на лопасть вентилятора и направить видимый свет от LG-9200. Аналоговый вывод скорости вращения и определение верхнего / нижнего предела возможны при использовании цифрового тахометра TM-3100.

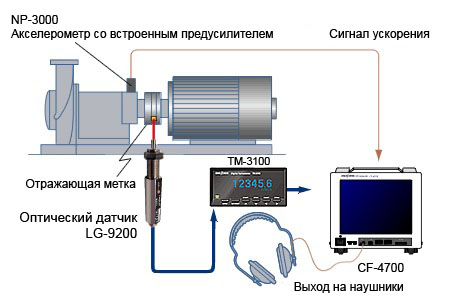

Отслеживающий анализ
Диагностика подшипника требует одновременного измерения колебаний и измерения вращения. LG-9200 обеспечивает прямое подключение к компаратору БПФ (CF-4500), анализатору БПФ (CF-7200A). Особый усилитель для LG-9200 не нужен.

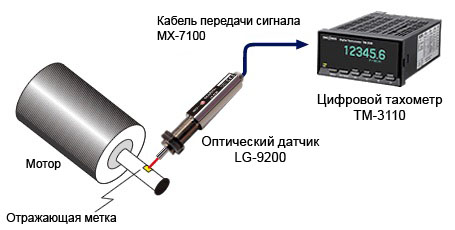

Измерение вращения двигателя
Можно замерить вращение, просто прикрепив отражающую метку размером 12 мм (Ono Sokki HT-011) на вращающийся вал двигателя. Отображение числа оборотов и выдача данных возможны при использовании цифрового тахометра (серия TM-3100).


Технические характеристики:

Метод определения	Отражение света с помощью оптоволоконного датчика
Источник света	Светоизлучающий диод (красный видимый свет)

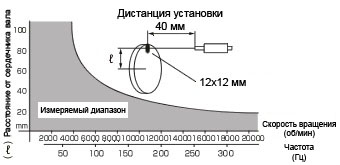

Дистанция замера	От 20 до 40 мм (рекомендуемое расстояние) * при использовании квадратной светоотражающей метки 12 мм
Макс. скорость отклика	40 м/с (в пересчете на угловую скорость вращающегося вала)
Напряжение на выходе	Прямоугольная волна (Hi: +5 ± 0,5 В, Lo: +0,5 В или меньше)
Сопротивление на выходе	Примерно 1 кОм
Виброустойчивость	19,6 м / с² в каждом из направлений X, Y и Z (по 1 часу в каждом). (JISC0911-1960)
Устойчивость к ударам	490 м / с² в каждом из направлений X, Y и Z, трижды для каждого из направлений X, Y и Z. (JISC0912-1960)
Диапазон рабочих температур	-10 до +60 °C
Диапазон температур хранения	-20 до +80 °C
Диапазон влажности при работе	20 – 80%
Диапазон влажности при хранении	20 – 80%
Вес	Прибл. 150 г
Источник питания	Постоянный ток 12 В ±2 В
Потребляемая мощность	60 мА или меньше (при 12В)
Разъем на выходе	Подходящий штекер: R04-PB6F (Подходящий кабель передачи сигнала: серии MX-7000/8000)
Подходящий дисплей	От моделей TM серии, RV-3150, ST-1210
Подходящий частотный преобразователь	FV-1100, FV-1500, FV-1400**, FV-5300**
Соответствие стандарту	СЕ маркировка
Внешние размеры (ШхВхГ)	21 × 24 × 117 мм
Аксессуары в комплекте	Светоотражающая метка × 1 (12 × 12мм, 1 лист / 25 штук), контргайка × 2, инструкция по эксплуатации × 1
Опции	Светоотражающая метка HT-011 (12 × 12мм, 1 лист / 25 штук, 10 листов / 1 упаковка)
