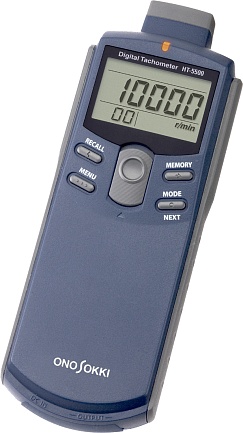

HT-5500

Портативный тахометр с диапазоном измерения от 6 до 99999 об/мин, который может работать как в контактном, так и бесконтактном режимах.

Наименование прибора

HT-5500

Описание

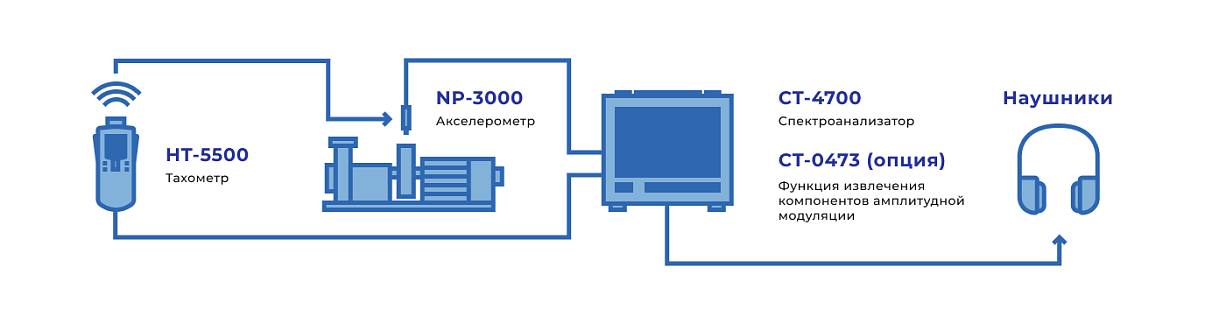

HT-5500 - портативный тахометр с диапазоном измерения от 6 до 99999 об/мин, который может работать как в контактном, так и бесконтактном режимах. Тахометр может измерять частоту вращения (об/мин, об/с), суммарное число оборотов (число оборотов), линейную скорость (м/мин, мм/с) и цикл (мс). HT-5500 оснащен аналоговым и импульсным выходами для дальнейшего БПФ и порядкового анализа.

ОСОБЕННОСТИ:

• Широкий диапазон измерения
• Возможность контактного и бесконтактного измерения
• Возможность измерения линейной скорости
• Функция измерения суммарного числа оборотов
• Функция регистрации событий
• Функция удержания пиковых значений
• Аналоговый и импульсный выходы
• Возможность установки на штатив

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Принцип измерения

Оптический (бесконтактный) и контактный (с помощью адаптера)

Единица измерения

об/мин, об/с (вращение)
м/мин (линейная скорость)
мс (цикл)
COUNT (суммарное число оборотов)

Диапазон измерения

	Бесконтактный	Контактный
об/мин (Hi)	от 6 до 99999	от 6 до 20000
об/мин (Lo)	от 6,0 до 600,0	от 6,0 до 600,0
об/с	от 0,10 до 999,99	от 0,10 до 400,00
м/мин	от 0,6 до 9999,9	от 0,6 до 400,0
COUNT	от 0 до 99999	от 0 до 99999
мс	от 0,6 до 9999,9	от 2,5 до 9999,9

Расстояние измерения

От 20 до 300 мм

Время измерения

В пределах 1 с + время 1 цикла (при скорости менее 60 об/мин время 1 цикла увеличивается до 2 раз)

Погрешность измерения

Значение на экране* × (±0.02 %) ± 1

Дисплей

LED с фоновой подсветкой

Время обновления

1 с

Функция PEAK HOLD

Максимальное (MAX) и минальное (MIN) значения

Функция MEMORY

20 ячеек

Функция OVER RANGE

При выходе за границы диапазона измерения на дисплее появляется сообщение "ERROR"

Функция UPPER LIMIT

При достижении установленного порогового значения на дисплее появляется символ "↑"

Аналоговый выход

Диапазон выходных напряжений: от 0 до 1 В / от 0 до П.Ш
(П.Ш. может быть определена дополнительно)
Метод преобразования: 10-битное ЦАП
Линейность: ±1% П.Ш.
Время обновления: 50 мс + 1 цикл
Температурная стабильность: ±0,05% П.Ш. /ºC (НОЛЬ и ДИАПАЗОН)
Погрешность настройки: ±0,5% П.Ш
Нагрузочное сопротивление: 100kΩ или более

Импульсный выход

Диапазон выходных напряжений: уровень Hi +4,5 В или более / уровень Lo +0,5В или менее
Выходная логика: положительная
Нагрузочное сопротивление: 100kΩ или более

Рабочая температура

от 0 дo +40°C

Температура хранения

от -10 дo +50°C

Источник питания

Четыре элемента питания типа ААА или сетевой адаптер (PB-7090, продается отдельно)

Время непрерывной работы

Около 32 часов (с выключенной подсветкой)
Около 8 часов (со включенной подсветкой)

Индикация уровня заряда

Индикатор “LOW" загорается приблизительно при заряде 4,4 В

Габаритные размеры и вес

180,5 (В) × 66,0 (Ш) × 47,5 (В) мм, 267 г (только основной блок)
237,2 (В) × 66,0 (Ш) × 47,5 (В) мм, 329 г (с контактным адаптером)

Стандартные принадлежности

Контактный адаптер HT-0502 ×1
Насадка для измерения числа оборотов KS-300 ×1
Кольцевая насадка KS-200 ×1
Набор отражающих меток 25 шт. ×1
Щелочные элементы питания AAA ×4
Чехол для транспортировки ×1

Дополнительные принадлежности

Сигнальный кабель AX-501 (2 м) для вывода информации через аналоговый или импульсный выход (ø2,5 - BNC)
Штатив HT-0522 с креплением HT-0521B
Штатив LA-0203A
Сетевой адаптер PB-7090 (АС 100~240 В)
Контактный адаптер HT-0502
Кольцевая насадка KS-100 (мм/с)
Кольцевая насадка KS-200 (м/мин)
Насадка для измерения числа оборотов KS-300
Удлинитель KS-700 для KS-300
Набор отражающих меток HT-011 (10 шт/упак)

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:

Отражающие метки HT-011 (10 шт/упак)	Кольцевая насадка KS-100 (мм/с)	Кольцевая насадка KS-200 (м/мин)
Насадка KS-300	Удлинитель для насадки KS-300	Штатив HT-0522
Штатив LA-0203A
