Новый лазерный доплеровский измеритель скорости LV-7200, способен обнаруживать 2 канала и вычислять разницу, а также обнаруживать разницу в скорости с высоким откликом и высокой точностью
Описание
Лазерный доплеровский измеритель линейной скорости
серии LV-7000 New
Новый лазерный доплеровский измеритель скорости поверхности LV-7200, способен обнаруживать 2 канала и вычислять разницу с помощью одного основного устройства, а также обнаруживать разницу в скорости с высоким откликом и высокой точностью с помощью безопасного для глаз лазера.
Серия LV-7000 определяет скорость, неравномерную скорость, расстояние, длину движущегося или вращающегося объекта без контакта. При наличии 2 подключенных датчиков, он позволяет рассчитать разницу в скорости / длине между двумя точками в реальном времени и на выходе с точностью до 3000 ppm (единиц на миллион). Частота отклика может быть расширена до 20 кГц, что позволит понимать отклонения, и оценивать механические системы на высокой скорости, эффективно и точно. Это полезно для оценки управления двигателем и измерения его режимов, повышения качества деталей и уменьшения потерь материала.
Функции
Высокая чувствительность обнаружения с помощью лазера, соответствующего «Классу безопасности 2».
Бесконтактное обнаружение, измерение холостого хода
Разработанная новая модель имеет дополнительные функции и дальнейшее улучшение производительности
Применение
Измерение крутильных колебаний

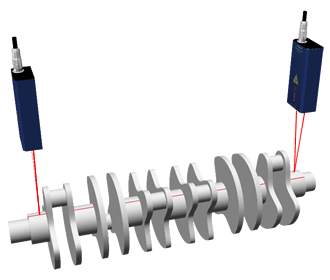

Измерение крутильных колебаний силовой передачи трансмиссии, приводного механизма, вала вращения, турбины, кованного кривошипа и вала
Измерение скорости и поведения шины

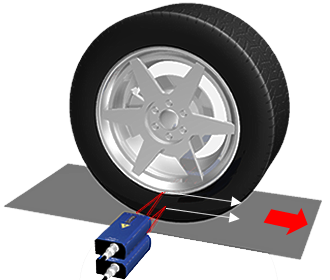

Измерение параметров между шиной и точкой её контакта с поверхностью, таких как
разность скоростей, изменение/разность окружной скорости, скручивание, деформация, скольжение.
Измерение поведения шкива/ремня
Скорость, проскальзывание, расширение или сужение, а также дифференциал ремней шкива кривошипа, генератора, компрессора, компрессионная машина.
Измерение свойств материалов

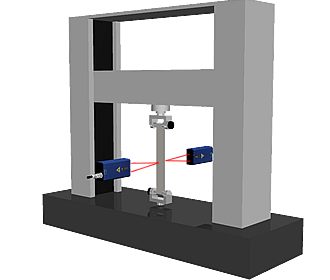

Определение положения растяжения материала, разницы положения растяжения и скорости растяжения, динамика сжатия/растяжения.
Измерение скорости/неравномерности скорости

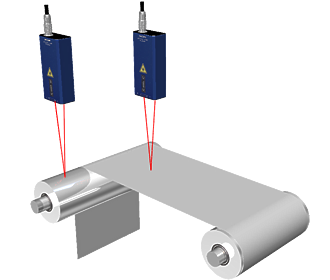

Измерение скорости/неравномерной скорости на производстве бумаги, пленки, резины, тканого материала, нетканого материала, текстиля, пластика и т.д.

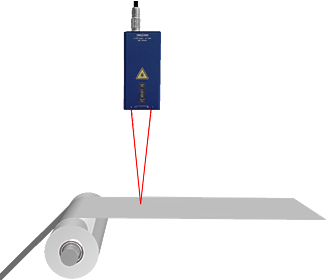

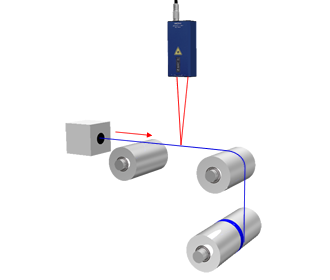

Измерение длины при намотке
Измерение длины резьбы, провода для связи, медного провода для лифта, шланга, жгута и проволоки с покрытием
Измерение величины проскальзывания конвейерной ленты
Измерение проскальзывания у принтера, фотокопировальной машины, сканера, бумаги, тканого материала, нетканого материала, текстиля, пластика.

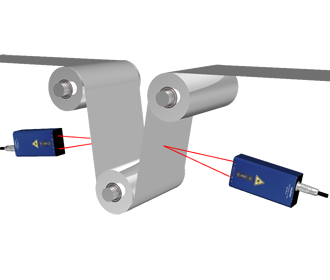

Транспортировка при вертикальном / отрицательном градиенте
Измерение скорости / неравномерной скорости бумаги, пленки, резины, тканого материала, нетканого материала, пластика при транспортировке с вертикальным / отрицательным градиентом

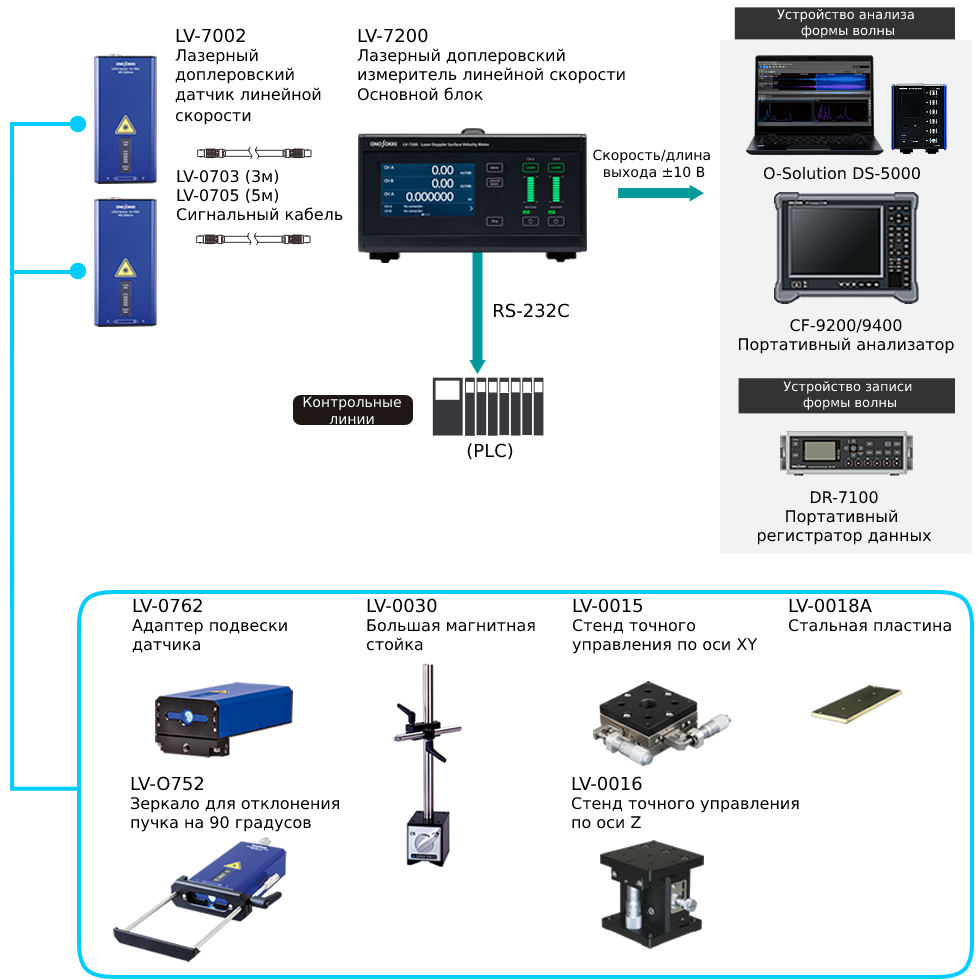

Конфигурация системы
Характеристики

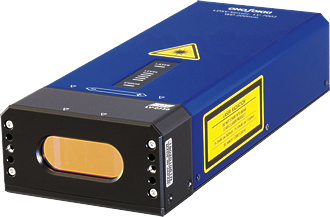

LV-7002 Датчик лазерного доплеровского измерителя линейной скорости|
Метод обнаружения |
Дифференциальный тип обратного рассеяния |
|
|
Направление обнаружения |
"+" путем движения слева направо перед датчиком |
|
|
Точность расстояния |
В пределах ±0.2 % (Определение длины на нашей стандартной плоскости при 25 °C) |
|
|
Лазерный луч |
||
|
Класс безопасности лазера |
Класс 2 |
|
|
Измерительный лазерный луч |
λ＝1550 нм |
|
|
Направляющий лазерный луч |
λ= 635 нм |
|
|
Диаметр лазерного пятна |
2 мм x 1 мм, овал |
|
|
Расстояние обнаружения |
||
|
Дальность обнаружения (центр) |
200 мм (от внутренней поверхности датчика) |
|
|
Диапазон обнаружения (глубина) |
±4 мм: в пределах ±0.2 % (чтения) |
|
|
Общие значения датчика |
||
|
Масштаб |
Прибл. 7.5 мкм |
Отражается автоматически при включении. |
|
Диапазон скорости обнаружения |
от 0 до ±1800 м/мин |
|
|
Максимальное ускорение отслеживания |
800 м/с2 |
|
|
Светочувствительность приема у монитора |
||
|
Уровень сигнала приема света (SIG LEVEL） |
Отображение уровня на 5-сегментном светодиодном дисплее (зеленый) |
|
|
Ошибка светового сигнала (ERROR) |
Светодиод (красный) загорается при возникновении ошибки демодуляции. |
|
|
Внешние параметры (ШхВхГ) |
75 мм X 40 мм X 155 мм |
|
|
Вес основного устройства |
Прибл. 750 г (не включая опций/кабеля) |
|
|
Подтверждающий стандарт |
||
|
Безопасность лазера |
FDA 21CFR Часть 1040.10(CDRH） |
|
|
EMC |
FCC（Часть15B）:2015 |
|
|
Безопасность |
EN61010-1:2010 |
|

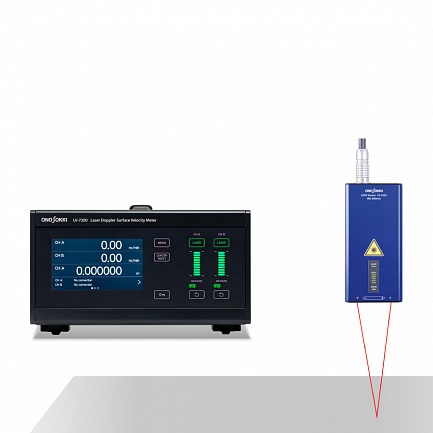

LV-7210/LV-7220 Лазерный доплеровский измеритель линейной скорости (Основной блок)
|
Модель |
LV-7210 |
LV-7220 |
||
|
Количество входов датчиков |
1 (канал A) |
2 (каналы A и B) |
||
|
Общие значения обнаружения |
Полярность |
Двигаясь от передней части датчика слева направо: + |
||
|
Диапазон скорости обнаружения |
от 0 до ±1800 м/мин |
|||
|
от 0 до ±3600 м/мин (при условии подключения LV-0730) |
||||
|
Режим измерения |
Стандартный режим |
|||
|
Широкополосный режим |
||||
|
Частота среза |
Стандартный режим |
5 кГц (фильтр LPF гейн fc=-3 дБ) |
||
|
Широкополосный режим |
20 кГц (фильтр LPF гейн fc=-3 дБ) |
|||
|
Максимальное ускорение слежения |
Стандартный режим |
800 м/с2 |
||
|
1,600 м/с2 (при условии подключения LV-0730) |
||||
|
Широкополосный режим |
Нет верхнего предела |
|||
|
Диапазон дальности обнаружения |
Стандартный режим |
0～±10000 м (нельзя провести измерения если выбран LV-0732) |
||
|
Общие значения напряжения на выходе |
Количество выходных клемм |
2 |
4 |
|
|
Форма выходных клемм |
BNC (розетка) |
|||
|
Напряжение на выходе |
±10 В（20 В p-p） |
|||
|
Сопротивление на выходе |
50 Ом или меньше |
|||
|
Элемент выхода |
канал A скорость, канал A длина |
канал A скорость, канал A длина |
||
|
канал B скорость, канал B длина |
||||
|
A-B скорость, A-B длина |
||||
|
Скорость напряжения на выходе |
Диапазон напряжения |
180 (м/мин) /В |
||
|
50 (м/мин) / В |
||||
|
10 (м/мин) / В |
||||
|
1 (м/мин) / В |
||||
|
360 (м/мин) / В (датчик с LV-0730) |
||||
|
100 (м/мин) / В (датчик с LV-0730) |
||||
|
20 (м/мин) / В (датчик с LV-0730) |
||||
|
2 (м/мин) / В (датчик с LV-0730) |
||||
|
Нижний предел измерения |
180 (м/мин) /В |
≤0.23 м/мин |
||
|
50 (м/мин) /В |
≤0.063 м/мин |
|||
|
10 (м/мин) /В |
≤0.013 м/мин (Широкополосный режим: 0.026 м/мин) |
|||
|
1 (м/мин) /В |
≤0.0026 м/мин (Широкополосный режим: 0.003 м/мин) |
|||
|
360 (м/мин) /В |
≤0.46 м/мин (датчик с LV-0730) |
|||
|
100 (м/мин) /В |
≤0.13 м/мин (датчик с LV-0730) |
|||
|
20 (м/мин) /В |
≤0.026 м/мин (Широкополосный режим: 0.052 м/мин) (датчик с LV-0730) |
|||
|
2 (м/мин) /В |
≤0.0052 м/мин (Широкополосный режим: 0.052 м/мин) (датчик с LV-0730) |
|||
|
Линейность (без смещения постоянного тока) |
180 (м/мин) /В |
В пределах ±0.2 % (F.S.) |
||
|
50 (м/мин) /В |
||||
|
10 (м/мин) /В |
||||
|
1 (м/мин) /В |
В пределах ±0.3 % (F.S.) |
|||
|
360 (м/мин) /В |
В пределах ±0.2 % (F.S.) |
|||
|
100 (м/мин) /В |
||||
|
20 (м/мин) /В |
||||
|
2 (м/мин) / В |
В пределах ±0.3 % (F.S.) |
|||
|
Смещение постоянного тока |
В пределах ±0.3 % (F.S.) |
|||
|
Фильтр нижних частот (LPF GAIN fc = -3 dB) |
Стандартный режим |
OFF (5 кГц) |
||
|
1 кГц |
||||
|
100 Гц |
||||
|
Широкополосный режим |
OFF (20 кГц) |
|||
|
5 кГц |
||||
|
1 кГц |
||||
|
100 Гц |
||||
|
Длина напряжения на выходе |
Диапазон напряжения |
1000 м/В |
||
|
100 м/В |
||||
|
1 м/В |
||||
|
100 мм/В |
||||
|
10 мм/В |
||||
|
1 мм/В |
||||
|
100 мкм/В |
||||
|
Линейность |
В пределах ±0.3 % (F.S.) |
|||
|
Смещение постоянного тока |
В пределах ±0.3 % (F.S.) |
|||
|
Модель |
Название |
Описание |
|
LV-0703 |
Сигнальный кабель |
Длина кабеля 3 м |
|
LV-0705 |
Сигнальный кабель |
Длина кабеля 5 м |
|
LV-0730 |
Высокоскоростной модуль для датчика |
Диапазон скорости обнаружения: от 0 до ±3600 м/мин |
|
LV-0732 |
Дополнительный диапазон измерения скорости |
Скоростной диапазон: от -270 до 3330м/мин |
|
LV-0740 |
Модификация канала |
|
|
LV-0752 |
Зеркало для отклонения пучка на 90° |
|
|
LV-0762 |

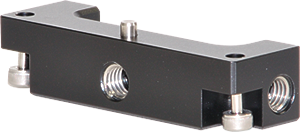

Адаптер подвески датчика |
|
|
LV-0773 |
Сброс настроек кабеля |
Oдна сторона открыта |
|
LV-0774 |
Вывод ошибок кабеля |
|
|
LV-0793 |
Футляр для хранения |
Общий для LV-7210, LV-7220 |
|
LV-0015 |
Стенд точного управления по осям XY |
Лицевая поверхность：60 × 60 мм, ход ± 5 мм |
|
LV-0016 |
Стенд точного управления по оси Z |
Лицевая поверхность：60 × 60 мм, ход ± 10 мм |
|
LV-0018A |
Стальная пластина |
|
|
LV-0030 |
Большая магнитная стойка |
|

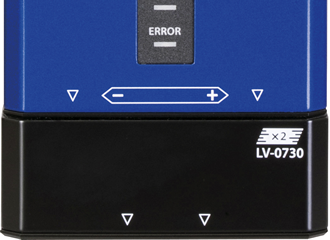

При присоединении к датчику, этот скоростной модуль для датчика реализует диапазон скорости обнаружения от 0 до ± 3600 м / мин и увеличивает максимальное ускорение слежения до 1600 м / с2.
* Доработка основного блока не требуется.|
Луч лазера |
||
|
Класс безопасности лазера |
Класс 2 |
|
|
Измерительный лазерный луч |
λ＝1,550 нм, Менее чем 10 мВ, CW колебание |
|
|
Направляющий лазерный луч |
λ= 635 нм, Менее чем 1 мВ, CW колебание |
|
|
Диаметр лазерного пятнышка |
2 мм x 1 мм, овал |
|
|
Дальность обнаружения |
||
|
Дальность обнаружения (центр) |
172 мм (от внутренней поверхности датчика) |
|
|
Диапазон обнаружения (глубина) |
±4 мм точность расстояния: в пределах ±0.2 % (чтения) |
*Определение длины на нашей стандартной поверхности при 25 °C |
|
Общие значения датчика |
||
|
Масштаб |
Прибл. 15 мкм |
*Отображается автоматически при включении. |
|
Диапазон скорости обнаружения |
от 0 до ±3,600 м/мин |
|
|
Максимальное ускорение слежения |
1,600 м/с2 |
|
|
Внешние параметры (ШхВхГ) |
76 мм X 40 мм X 183 мм |
|
|
Вес основного устройства |
Прибл. 900 г (не включая дополнительный кабель) |
|
|
Общие значения обнаружения скорости |
Диапазон обнаружения скорости |
-270～3,330 м/мин |
|
|
-540～6,660 м/мин (датчик с LV-0730) |
|||
|
Максимальное ускорение отслеживания |
Стандартный режим |
800 м/с2 |
|
|
1600 м/с2 (датчик с LV-0730) |
|||
|
Широкополосный режим |
Нет верхнего предела |
||
|
Скорость напряжения на выходе |
Диапазон напряжения |
333 (м/мин) /В |
|
|
666 (м/мин) /В (датчик с LV-0730) |
|||
|
Нижний предел измерения |
333（м/мин）/В |
≤0.42 м/мин |
|
|
666（м/мин）/В |
≤0.84 м/мин |
||
|
Линейность (включая смещение постоянного тока) |
В пределах ±0.2 % (F.S.) |
||
|
Смещение постоянного тока |
В пределах ±0.3 % (F.S.) |
||
|
Напряжение на выходе |
-0.811 В〜+10 В |
||

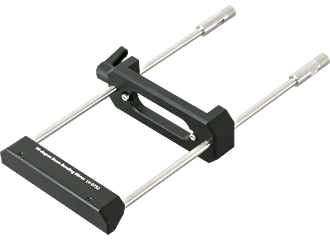

Этот оптический фиксатор может отклонять лазерный пучок под углом ± 90 градусов в любой заданной точке. Способствует обеспечению светового излучения лазера на объекты в узких местах или промежутках для проведения измерений.

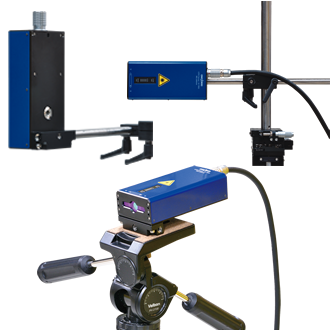

LV-0762 позволяет подвешивать подвеску в четырех направлениях при установке на датчик LV-7002 или подвешивать в перевернутом положении.
