LC-8120/8220

LC-8120/8220 - аппаратно-программный комплекс для высокоточных измерений скорости и пройденного пути движущихся объектов.

Наименование прибора

LC-8120/8220

Описание

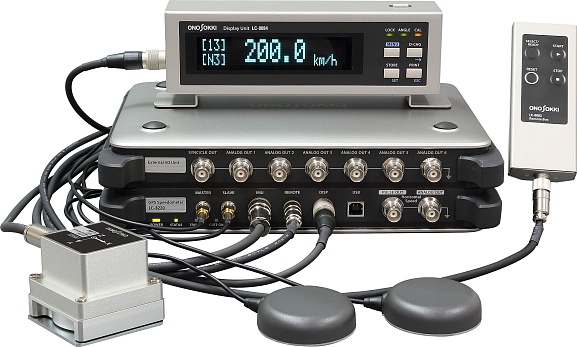

LC-8120/8220 представляют собой аппаратно-программные комплексы, состоящие из GPS/GLONASS-спидометров и программного обеспечения для ПК, предназначенные для высокоточных измерений скорости и пройденного пути движущихся объектов. Линейность ускорения и угловой скорости могут быть дополнительно улучшены с помощью опционального высокоточного инерциального блока IMU.

ОСОБЕННОСТИ:

• Высокая точность измерений

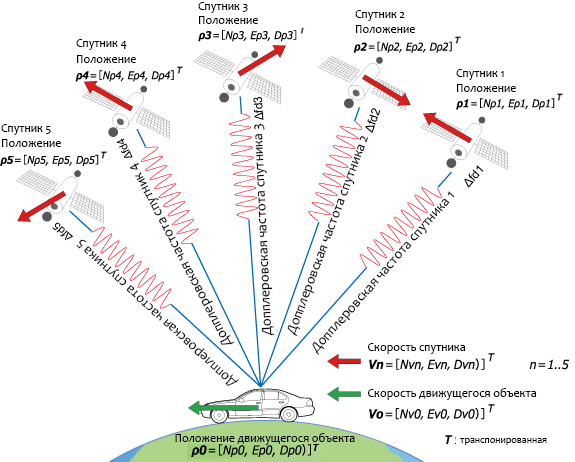

Благодаря использованию эффекта Допплера между движущимся объектом и несущей волной спутников в спидометрах LC-8120/8220 достигается высокая точность измерений скорости и положения (ширина и долгота).

• Стабильность полученных результатов

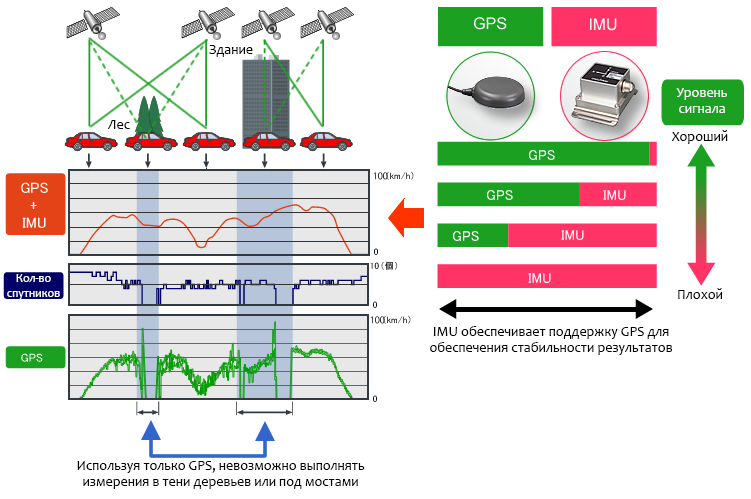

Использование инерциального блока (IMU) обеспечивает высокую стабильность результатов независимо от статуса сигнала со спутников.

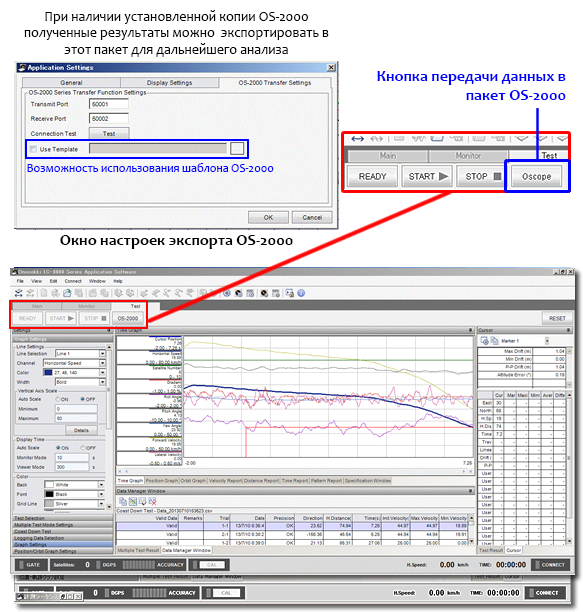

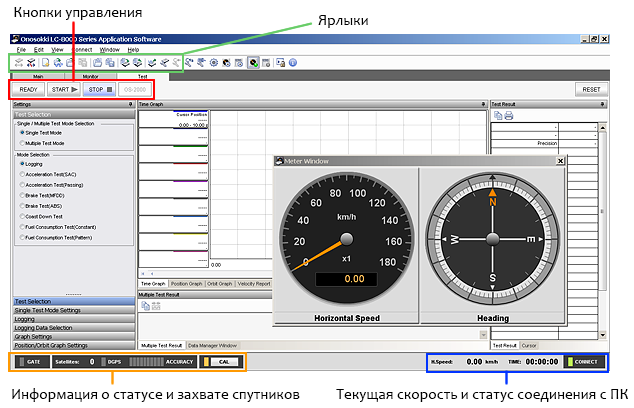

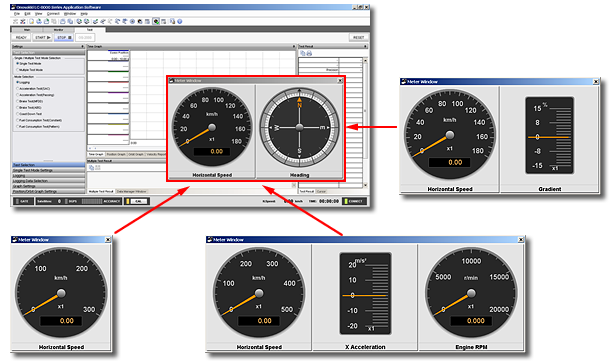

• Мощное программное обеспечение

• Наличие 13 входных (8 аналоговых и 5 импульсных) каналов
• Импорт данных CAN (опционально)

МОДЕЛЬНЫЙ РЯД:

Основное отличие моделей LC-8120 и LC-8220 заключается в комплектации и перечне измеряемых величин. По сути, LC-8120 можно модернизировать до LC-8220 добавлением нескольких принадлежностей. Сравнительная таблица приведена ниже.

Измеряемая величина	LC-8120	LC-8220
Измеряемая величина
Горизонтальная скорость/перемещение	•	•
Скорость переднего хода/перемещение	* (LC-0823)	• (две антенны и более)
Боковая скорость/перемещение	* (LC-0823)	• (две антенны и более)
Вертикальная скорость/перемещение	* (LC-0822)	•
Угол наклона	* (LC-0822)	•
Количество спутников	•	•
Путевое направление	•	•
Широта/долгота/высота	*	•
Угол скольжения	* (LC-0823)	• (две антенны и более)
Угол рыскания/развала/обката	* (LC-0821)	•
Ускорение XYZ/угловая скорость (в осях IMU)	* (LC-0821)	•
Ускорение XYZ/угловая скорость (в осях авто)	* (LC-0821+LC-0823)	•
Положение автомобиля	* (LC-0823)	• (две антенны и более)
Вектор скорости изменения ускорения по XYZ	* (LC-0871)	* (LC-0871)

• отмечены величины, измеряемые стандартно
* отмечены величины, измеряемые с помощью принадлежностей
В скобках указан артикульный номер принадлежности, которая позволяет выполнять измерения заданной величины.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

		LC-8120	LC-8220
Частота обновления		100 Гц
Горизонтальная скорость	Диапазон	0,1~500,0 км/ч
	Погрешность	±0,1 км/ч
Горизонтальное перемещение	Погрешность	±0,05%

Скорость переднего хода	Диапазон	- (доступно с LC-0823)	-500,0~500,0 км/ч
	Погрешность		±0,2 км/ч
Перемещение передним ходом	Погрешность		±0,1%

Боковая скорость	Диапазон		-20,0~20,0 м/с
	Погрешность		±0,08 м/с
Боковое перемещение	Погрешность		±0,15%
Угол скольжения	Диапазон		-25,0~25,0°
	Погрешность		0,15°RMS
Угол наклона	Диапазон		-180,0~180,0°
	Погрешность		0,1°RMS
Угол рыскания	Диапазон	- (доступно с LC-0821)	-180,0~180,0°
	Погрешность		0,1°RMS
Ускорение XYZ	Диапазон		98,0~98,0 м/с2 / [49,0~49,0 м/c²]
	Линейность		±0,2% шкалы / [±0,1% шкалы]
Угловая скорость XYZ	Диапазон		-150,0~150,0°/с
	Погрешность		±0,1% шкалы / [±0,03% шкалы]
Аналоговый вывод (скорость)	Диапазон напряжения	0~10 В/0~500 км/ч (меняется в настройках ПО)
	Погрешность вывода	±0,2% шкалы
	Сопротивление нагрузки	100 кΩ и более
	Термостабильность	±0,05% шкалы/°C
	Задержка вывода	5 мс и менее
Импульсный вывод (перемещение)	Разрешение	1/5/10 мм/импульс - на выбор
	Задержка вывода	5 мс и менее
	Полезный сигнал	50 ±10%
	Сопротивление нагрузки	10 кΩ и более
	Выходной сигнал	Сигнал прямоугольной формы: Hi: 5 В ±0,5 В, Lo: 0,5 В и менее
Произвольный выход	Величина	- (доступно с LC-0850A)	Выбирается из горизонтальной скорости, скорости переднего хода, боковой скорости, вертикальной скорости, количества спутников, курсового положения, северной скорости, восточной скорости, угла скольжения, угла рыскания, угла развала, угла раската, ускорения в осях IMU, угловой скорости в осях IMU, угла наклона, сигнала потери связи со спутником, ускорения в осях автомобиля, угловой скорости в осях автомобиля, угла крена автомобиля, вектора скорости изменения ускорения в осях IMU
	Выходное напряжение		-10,0~10,0 В (меняется в настройках ПО)
	Погрешность смещения		±5 мВ и менее
	Погрешность вывода		±0,1% шкалы
	Термостабильность		±0,02% шкалы/°C
	Частота обновления		100 Гц/500 Гц
	Сопротивление нагрузки		100 кΩ и более
	Задержка вывода		5 мс и менее
Выход с внешней синхронизацией	Функции		Синхронный импульсный выход/асинхронный тактовый выход
	Выходной уровень		Сигнал прямоугольной формы: Hi: 5 В ±0,5 В, Lo: 0,5 В и менее
	Полезный сигнал		Импульсный: около 100 мкс Тактовый: 50 ±10%
	Выходная частота		100 Гц
	Сопротивление нагрузки		10 кΩ и более
Аналоговый вход	Количество каналов		8
	Диапазон напряжения		±10 В/20 В
	Частота дискретизации		100 Гц
	Смещение		±20 мВ и менее
	Линейность		±0,5% шкалы
Импульсный вход	Количество каналов		4 канала - TTL, 1 канал - SIN вход
	Преобразование		TTL: количество импульсов, частота или полезный сигнал SIN: частота
	Диапазон частот (TTL)		Количество импульсов: DC~50 кГц Частота: 1 Гц~50 кГц Полезный сигнал: 1 Гц~10 кГц
	Диапазон частот (SIN)		1 Гц~50 кГц
	Погрешность (TTL)		Количество импульсов: ±1 импульс и менее Частота: входная частота ×0,02% ±1 Гц Полезный сигнал: ±2% (до 1 кГц) / ±6% (от 1 кГц)
	Погрешность (SIN)		Входная частота ×0,02% ±1 Гц
Выходное напряжение			DC12 ± 2В
Внешний триггерный вход/выход	Вход	Контактный вход без напряжения: 1 канал Вход напряжения: 5~24 В Вход датчика белой линии
	Выход	Затворный выход: 1 канал, ОТКР./ЗАКР., сигнал прямоугольной формы, сопротивление нагрузки 39кΩ и больше
Интерфейс		USB 2.0
Источник питания		DC 10~28 В (стандартно) AC 100~240 В (опционально)
Энергопотребление		30 мА
Рабочая температура		0~50°C
Температура хранения		-10~60°C

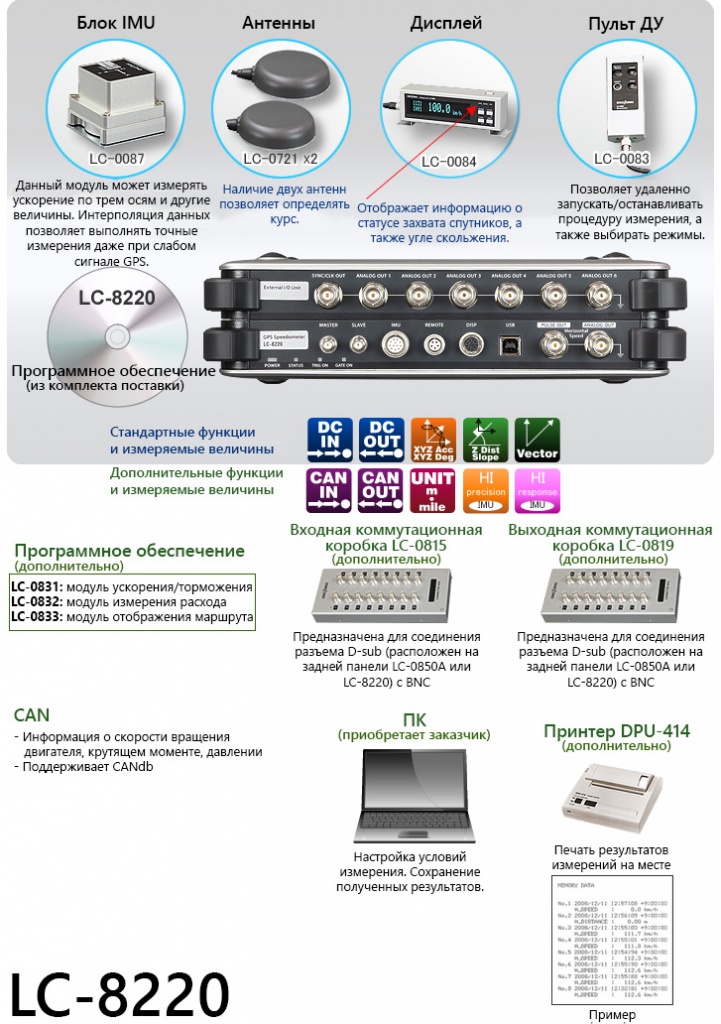

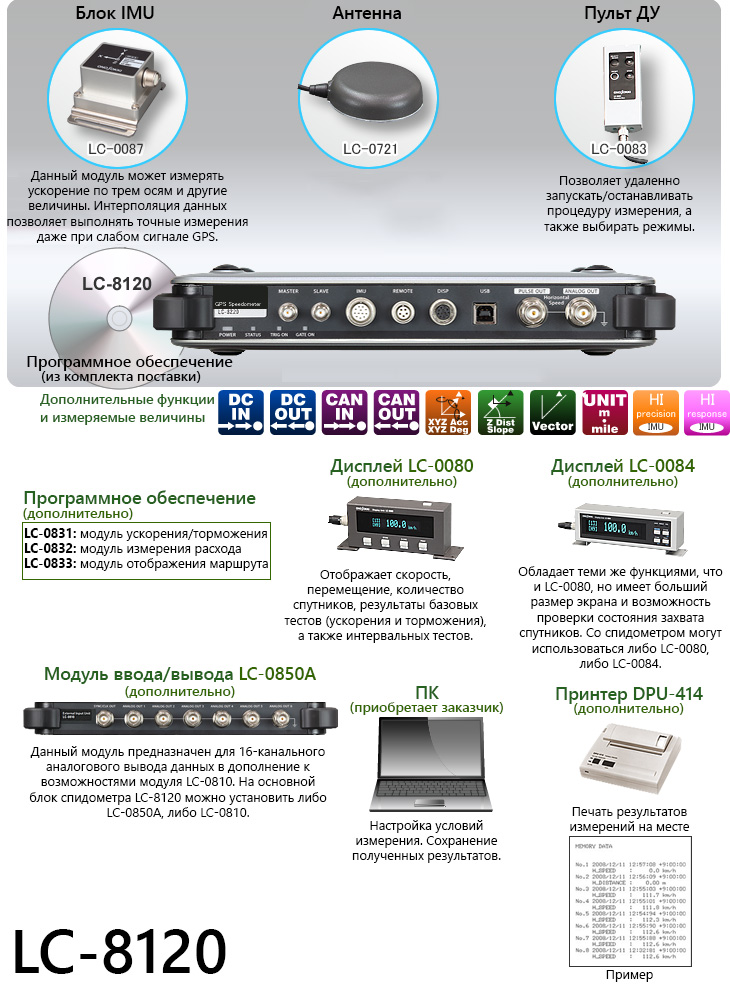

Комплектация		• Антенна (LC-0721) • Пульт ДУ (LC-0083) • Коннектор • Блок IMU (LC-0087) • Кабель питания DC • USB-кабель • Программное обеспечение • Руководство	• Антенна (LC-0721) ×2 • Дисплей (LC-0084) • Пульт ДУ (LC-0083) • Коннектор • Блок IMU (LC-0087) • Кабель питания DC • USB-кабель • Программное обеспечение • Руководство • Комплект для крепления IMU и антенн
Габариты		269×180×43 мм	269×180×71 мм
Вес		1,4 кг	2,2 кг
Минимальные системные требования		ОС: Windows 10 или Windows 7 [32/64-битная] RAM: от 512Мб HDD: от 80Гб

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:

LC-0721	Антенна GPS/GLONASS Компактная антенна для приема сигнала со спутников.
LC-0850A	Модуль внешнего ввода/вывода Предназначен для 16-канального аналогового вывода данных.
LC-0080	Компактный дисплей Предназначен для отображения результатов измерения: скорости, перемещения, количества спутников, результата базовых тестов (например, ускорения, торможения и интервальных).
LC-0084	Большой дисплей Предназначен для отображения результатов измерения: те же самые, что и на дисплее LC-008, и статус захвата спутников
LC-0815	Входная коммутационная коробка Предназначена для преобразования входного разъема D-Sub внешнего модуля ввода/вывода в BNC
LC-0819	Выходная коммутационная коробка Предназначена для преобразования выходного разъема D-Sub внешнего модуля ввода/вывода в BNC
LC-0083	Пульт ДУ Предназначен для удаленного управления: запуска, остановки и выбора режима измерения.
LC-0851	Модуль ввода CAN Предназначен для импорта данных по шине CAN (Controller Area Network)
LC-0811A	Модуль вывода CAN Предназначен для экспорта данных по шине CAN (Controller Area Network)
LC-0855	Высокоточный IMU Использование данного модуля обеспечивает линейность угловой скорости в пределах ±0.03% шкалы. При использовании стандартного IMU данный показатель равен ±0.1% шкалы.
LC-0820	Модуль переключения км/ч и миль/ч Позволяет выбирать между км/ч и миль/ч.
LC-0821	Модуль вывода данных с IMU Используется для измерения ускорения, угловой скорости и угла в координатах XYZ модуля IMU.
LC-0822	Модуль измерения угла наклона Вертикальное направление вычисляется с помощью данных о положении объекта, полученных с GPS, и данных об оси Z с IMU. Таким образом можно определить угол наклона.
LC-0823	Модуль измерения курса Позволяет определять курс автомобиля.
LC-0831	Модуль измерения ускорения/торможения
LC-0832	Модуль измерения расхода топлива
LC-0833	Модуль отображения маршрута Предназначен для визуализации маршрута, направления движения, положения автомобиля, а также пройденного пути
LC-0856	Оптический датчик линии Предназначен для удаленного запуска процедуры измерения по пересечении белой линии.
PE1704174	Белая линия Предназначена для совместного использования с датчиком линии и используется в качестве точки отсчета при измерении.
LC-0730A	Кабель питания от прикуривателя Предназначен для питания спидометра от разъема прикуривателя.
LC-0740	Крепление на лобовое стекло Предназначен для крепления дисплея спидометра на ветровое стекло автомобиля.
LC-0813A	Чехол для транспортировки Предназначен для защиты спидометра при транспортировке.
DPU-414	Цифровой принтер Предназначен для печати полученных результатов.
