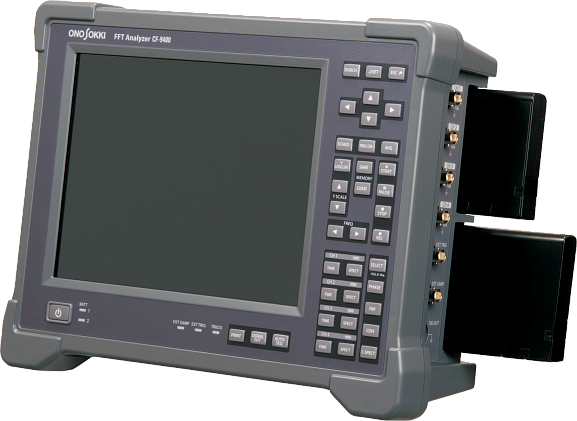

CF-9200/9400

CF-9200/9400

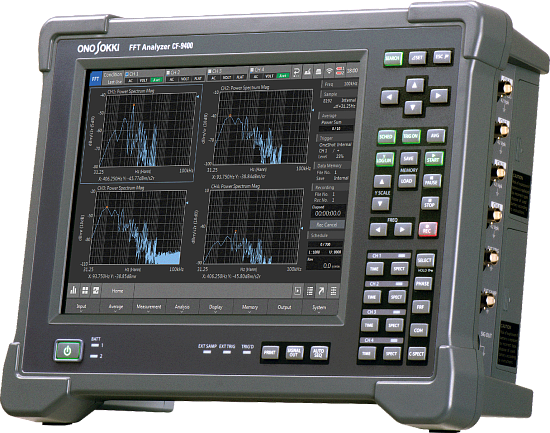

Портативный спектроанализатор с 2 или 4 измерительными каналами, позволяющий выполнять измерения в полевых условиях.

Отличительные особенности

  • Клавиши и сенсорный экран делают работу простой и интуитивной
  • До 5 часов автономной работы от одного заряда аккумулятора
  • FFT, RTA, TRACKING и SERVO - разные виды анализа
  • Не шумит и не вибрирует - в конструкции нет вентиляторов
  • Внесен в государственный реестр СИ РФ

Наименование прибора

CF

Модель прибора

9200/9400

Описание

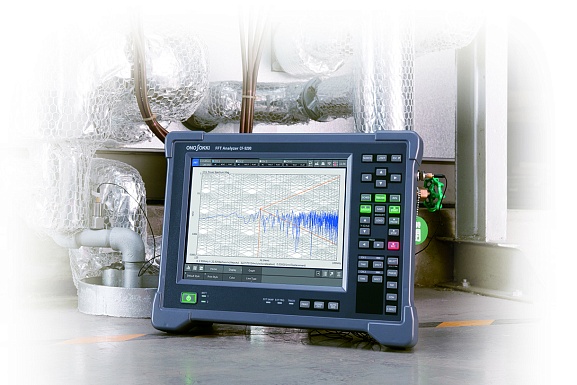

Спектроанализаторы CF-9200/9400 предназначены для анализа шума и вибрации и выполнены в корпусе "моноблок". Преимущество анализаторов CF-9200/9400 заключается в том, что их можно использовать без персонального компьютера в полевых условиях. Инновационная система обработки данных использует 24-битный АЦП, позволяющий значительно упростить анализ, повысить его надежность в оценке шума и вибрации, возникающих на производственных линиях, в двигателях, насосах, автомобилях, железнодорожном и авиационном транспорте, а также бытовой технике и электронных компонентах. Кроме того, анализаторы предлагают решения для оценки резонансных и частотных характеристики объектов в условиях вибрации.

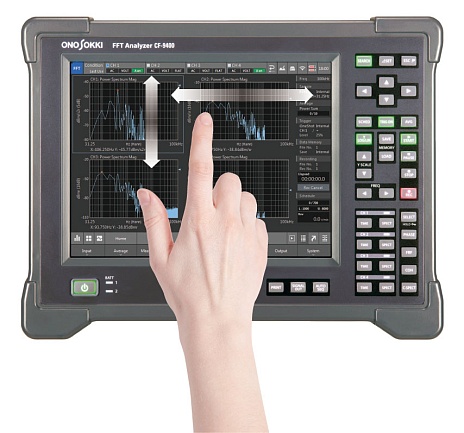

❯❯  БЫСТРЫЕ

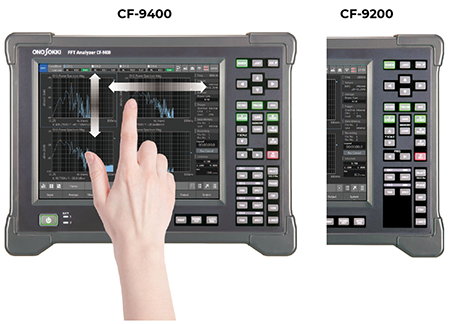

Базовые операции БПФ-анализа — отображение, измерение, остановка, запись и считывание показаний выполняются легко и быстро благодаря большим аппаратным кнопкам. На сенсорном экране отображается интуитивный интерфейс, позволяющий оператору одним касанием экрана быстро выполнять самые различные действия, такие как выбор количества форм сигнала или масштабирование по X или Y.




Спектроанализатор CF-9200
❯❯  МНОГОФУНКЦИОНАЛЬНЫЕ

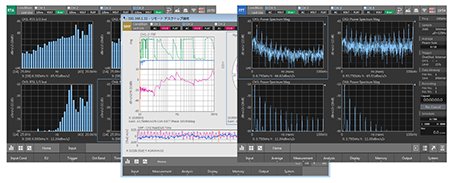

Спектроанализаторы CF-9200/9400 компактны, обладают широким набором функций и выполняют разные операции — линейную и логарифмическую развёртку на выходе, контроль амплитуды с использованием электромагнитного возбудителя, октавный анализ в реальном времени и порядковый анализ. Они способны одновременно анализировать и записывать данные, что даёт возможность проводить анализ в режиме оффлайн, используя CF-9200/9400 и прикладное ПО.

          Спектроанализатор CF-9200

❯❯  УДОБНЫЕ

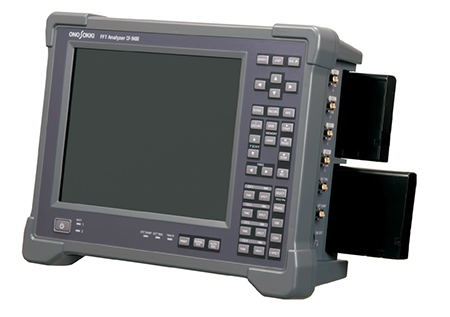

CF-9200/9400 может работать от двух сменных литий-ионных аккумуляторов большой ёмкости, обеспечивающих автономность на протяжении 5 часов. Возможность "горячей" замены аккумуляторов без отключения питания обеспечивает непрерывные измерения, запись и анализ. Встроенный аккумулятор основного модуля можно заряжать в процессе работы.


Спектроанализатор CF-9200
❯❯  ТИХИЕ            Спектроанализатор CF-9200
Конструкция без вентилятора и вращающихся частей исключает появление шумов и вибраций. CF-9200/9400 не станет причиной шума или вибрации и никак не повлияет на результаты измерений, а установив адаптер беспроводной сети, вы сможете работать удалённо (через Microsoft® Remote Desktop), не касаясь корпуса спектроанализатора CF-9200/9400.

• Широкий динамический диапазон
Если функция обнаружения отключения кабеля включена, CF-9200/9400 автоматически обнаруживает отсоединение кабеля или неисправность разъёма акселерометра или микрофона, предотвращая возникновение проблем в ходе измерений.
  • Обнаружение отключения/разрыва кабеля
Если функция обнаружения отключения кабеля включена, CF-9200/9400 автоматически обнаруживает отсоединение кабеля или неисправность разъёма акселерометра или микрофона, предотвращая возникновение проблем в ходе измерений.





БАЗОВЫЕ ФУНКЦИИ

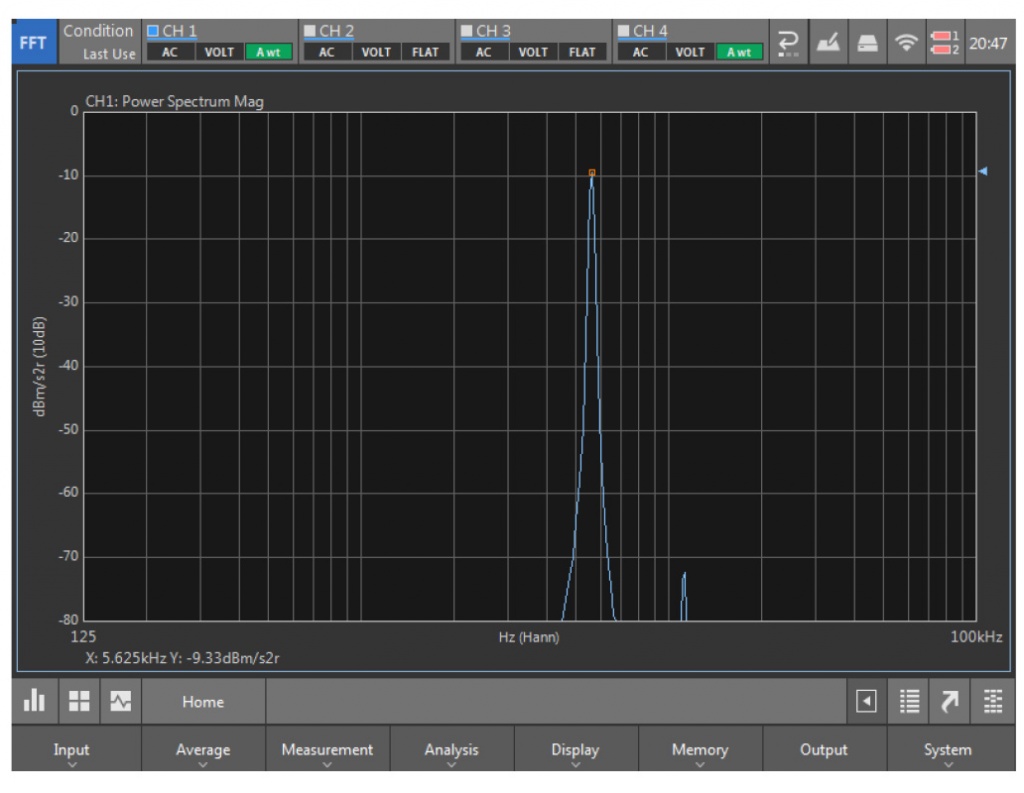

❯❯❯  ФОРМА СИГНАЛА ПО ВРЕМЕННОЙ ОСИ (TIME-AXIS WAVEFORM)   ❯❯❯  СПЕКТР МОЩНОСТИ (POWER SPECTRUM)

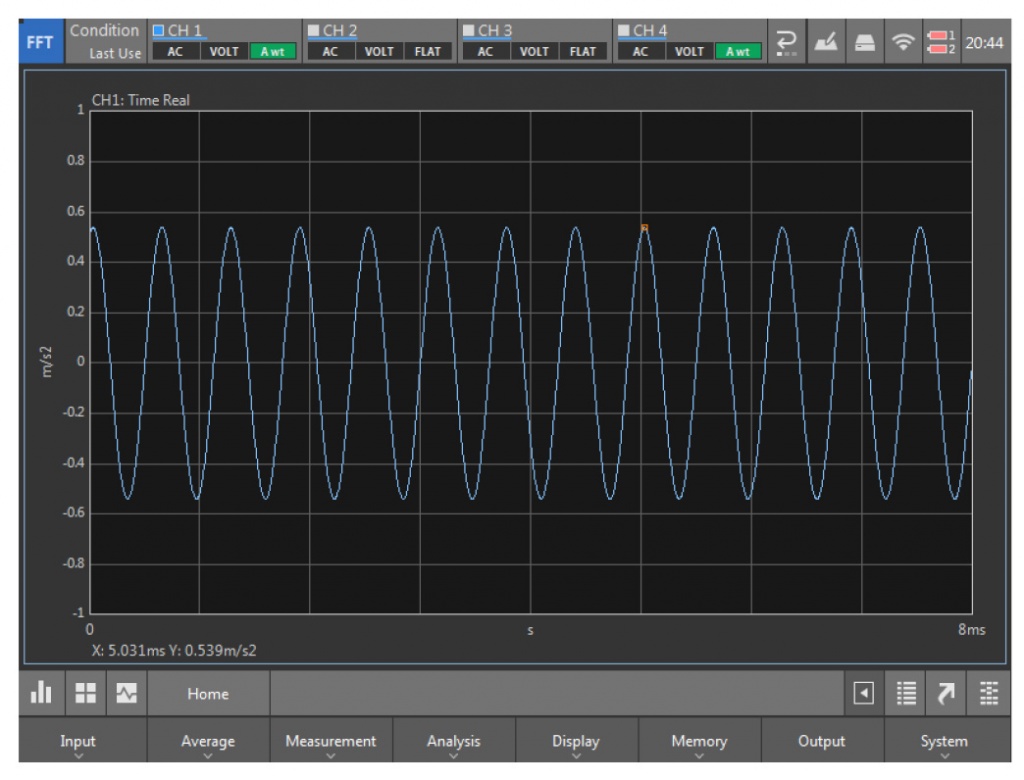

Выполняет аналого-цифровое преобразования сигнала напряжения от датчиков вибрации, шума, искажений, тока и т.д., и отображает результаты в виде данных по временной области. Значения по осям X и Y в любой точке графика можно считать, используя курсор поиска. Курсор дельты упрощает чтение разности времени и уровней. Функция статистической обработки данных по временной оси обеспечивает количественный анализ временной формы волны и нахождение среднего значения, СКЗ и крест-фактора.                         Спектр мощности отображает величину каждой компоненты спектра, включённой в форму сигнала по временной оси, полученную БПФ-анализатором, в виде графика, на оси X которого располагается частота, и вычисляя мощность каждой полосы частот (частотное разрешение Δf). Анализ спектра мощности позволяет обнаруживать аномальные состояния оборудования, которые сложно найти с помощью виброакустических измерений и наблюдения за формой волны, а также можно измерять собственные частоты конструкций.
Спектроанализатор CF-9200
   Спектроанализатор CF-9200

❯❯❯  ФУНКЦИЯ ЧАСТОТНОГО ОТКЛИКА (FREQUENCY RESPONSE)
Функция частотного отклика (АФЧХ) в механической или электрической системе показывает отношение амплитуды и/или фазы к частоте. Амплитудно-частотная характеристика показывает, как амплитуда входного сигнала изменяется при прохождении системы. Отношение выходной амплитуды к входной отображается на оси Y. Фазо-частотная характеристика отображает опережение или задержку фазы на входном и выходном сигналах с построением графика по оси Y в градусах или радианах.

 Спектроанализатор CF-9200



ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

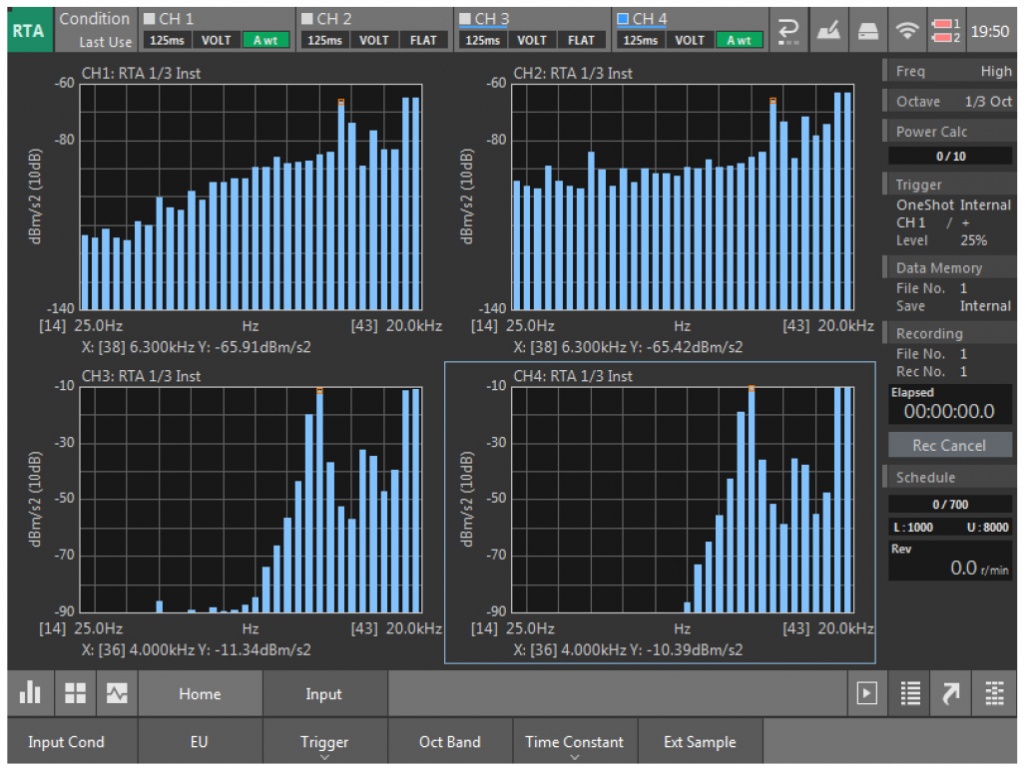

❯❯❯  ОКТАВНЫЙ АНАЛИЗ В РЕАЛЬНОМ ВРЕМЕНИ (RTA)

Октава — это диапазон частот, в котором верхняя частота в два раза выше нижней. Поскольку человек слышит в схожем частотном диапазоне, октавный анализ в реальном времени (опция CF-0923) становится эффективным инструментом для анализа шумов. Полосовой фильтр (стандартная ширина — 1/1 или 1/3 октавы) позволяет получить уровень звукового давления для каждой полосы в измеренном диапазоне шумов.
Спектроанализатор CF-9200

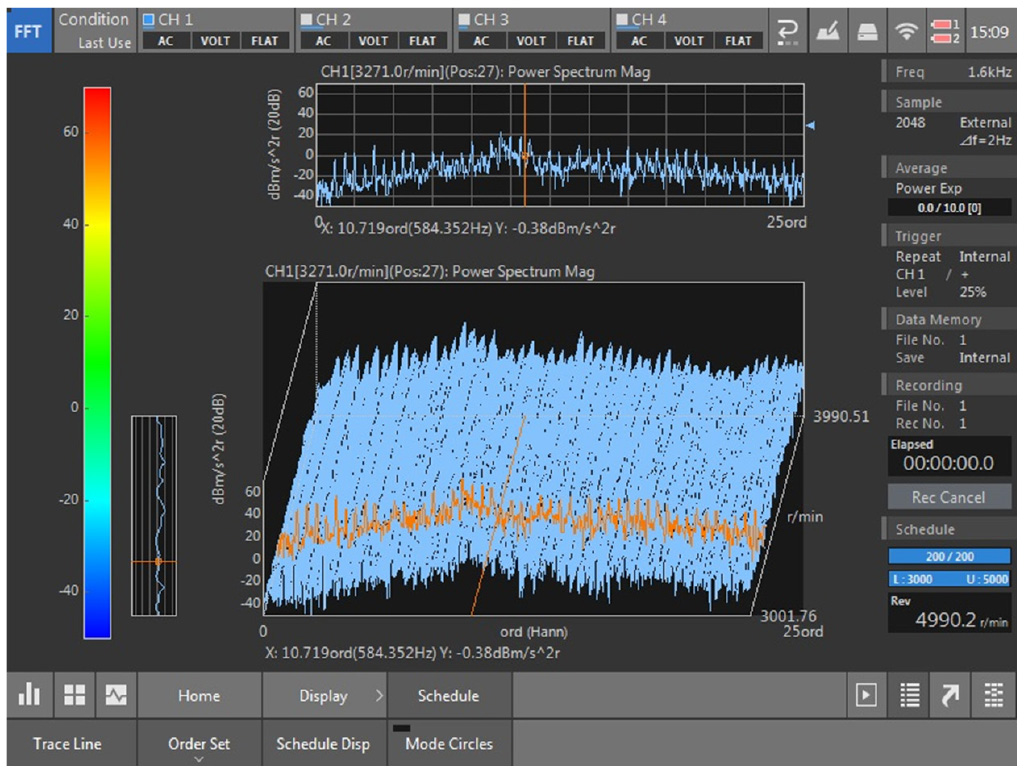

❯❯❯  ПОРЯДКОВЫЙ АНАЛИЗ (TRACKING)

Функция порядкового анализа (опция CF-0922) автоматически сохраняет значения БПФ в ходе вычисления вибраций и шума, возникающих при вращении с разными скоростями, и анализируют физические явления —например, изменение вибраций и шумов — относительно скорости вращения. Поскольку вращающиеся машины содержат различного рода двигатели или турбины и вращаются с разной скоростью, возможно возникновение крупных вибраций и шумов за счёт резонирования деталей и компонентов при определённых скоростях. Чтобы снизить риск разрушения и уровень шумов, необходимо оценить отношения между собственными частотами колебаний компонентов и скоростью вращения. Используя функцию порядкового анализа, можно просмотреть и проанализировать отношения между скоростью вращения и физическими явлениями при определённых скоростях в различных видах — цветовая карта, 3D-график, порядковые компоненты на базе одного вращения.
Спектроанализатор CF-9200

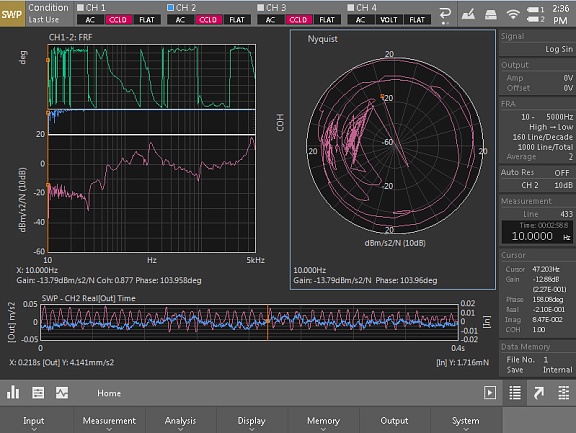

❯❯❯  ЛОГАРИФМИЧЕСКАЯ РАЗВЁРТКА (SERVO)
Функция логарифмической развёртки используется для нахождения резонансных точек передаточной системы за счёт постоянного изменения частоты синусоидальных волн, подаваемых с одноканального модуля вывода (опция CF-0971). С помощью логарифмической синусоидальной развёртки по оси частот можно получить амплитуду и фазу для каждой частоты и найти точный частотный отклик с высоким соотношением сигнал-шум. Функция контроля возбуждения ограничивает амплитуду электромагнитного возбудителя желаемым диапазоном, что позволяет проводить вибрационные испытания без учёта частотных характеристик возбудителя.

Спектроанализатор CF-9200

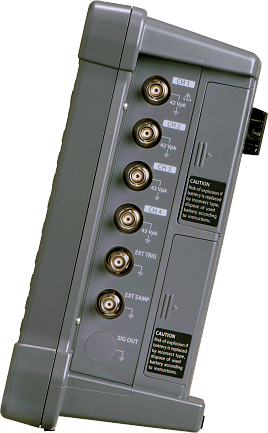

ИНТЕРФЕЙСЫ


ПРИКЛАДНОЕ ПО

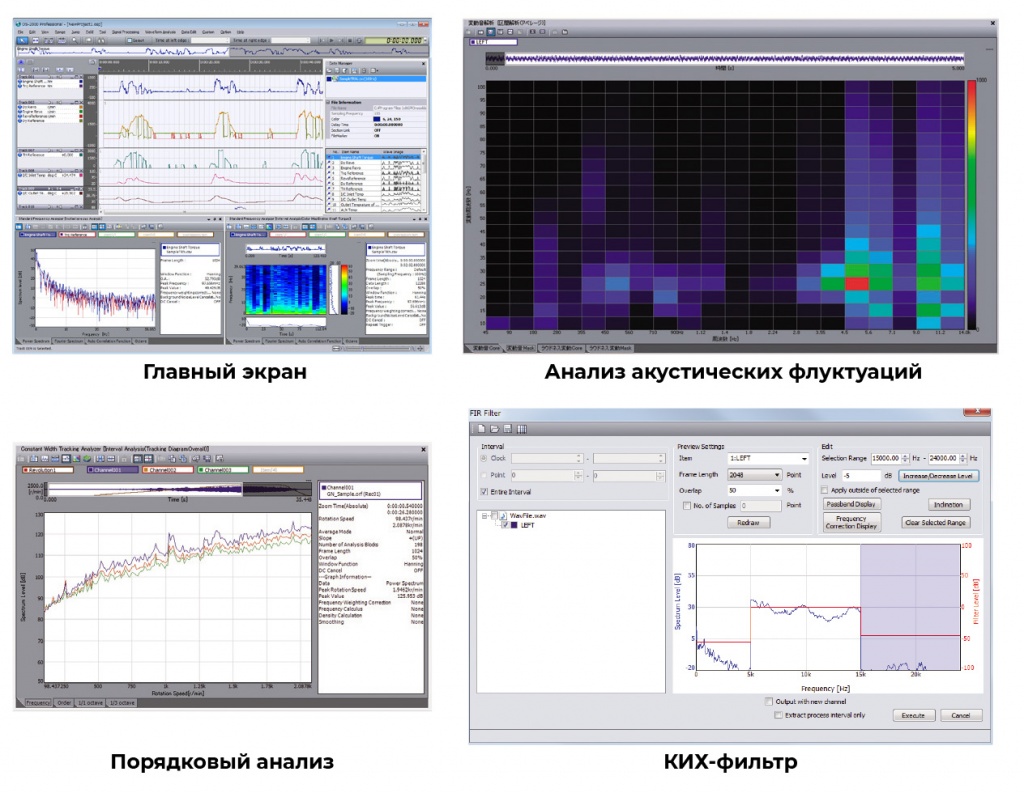

OS-2000 - прикладное ПО для редактирования и анализа результатов измерений
Прикладное ПО OS-2000

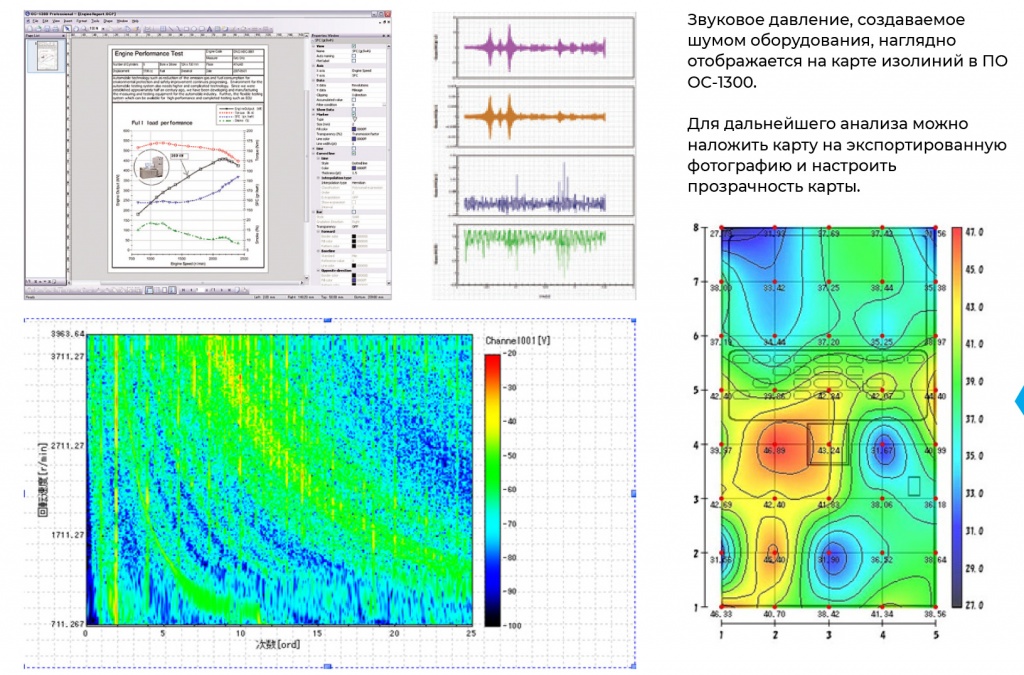

 OC-1300 - прикладное ПО для создания графиков и отчётов
Прикладное ПО OS-2000

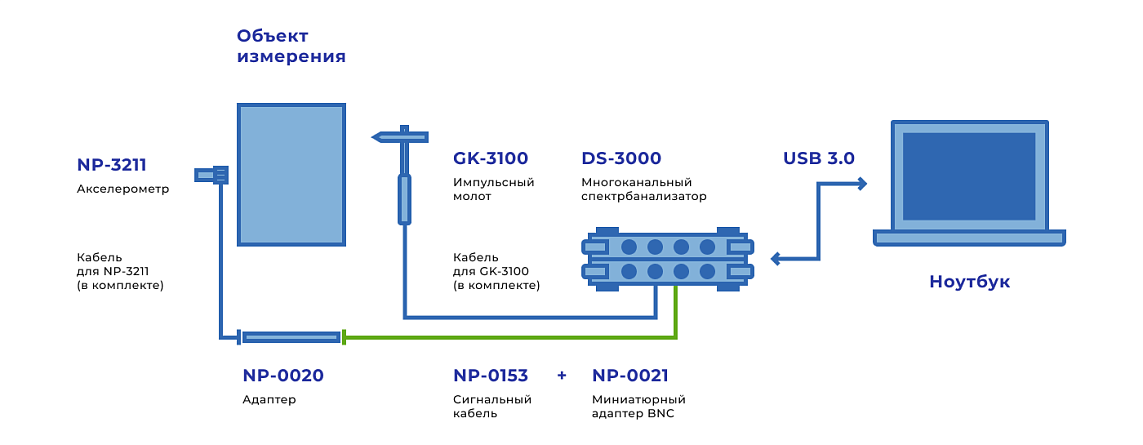

КОНФИГУРАЦИЯ СИСТЕМЫ


ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
CF-0922 Программное обеспечение для порядкового анализа (TRACKING)
CF-0923  Программное обеспечение для октавного анализа (RTA)
CF-0942
Программное обеспечение для контроля возбуждения (SERVO)
CF-0971  Модуль вывода сигнала 1-канальный
ST202  Литиевая сменная аккумуляторная батарея (в комплект поставки входят 2 шт.)
CF-0703 USB-кабель (входит в комплект поставки)
CF-0951E  Печатная версия руководства пользователя на английском языке
СС-0025  Мягкий футляр для транспортировки
СС-0091  Жесткий футляр для транспортировки
PSDC004GSTCA2AG  Карта памяти SDHC объемом 4Гб (входит в комплект поставки)
PSDC008GSTCA2AG Карта памяти SDHC объемом 8Гб
PSDC016GSTCA2AG Карта памяти SDHC объемом 16Гб
PSDC0324GSTCA2AG   Карта памяти SDHC объемом 32Гб
PS-P20018A АС-адаптер (входит в комплект поставки)
VM0307C-VM0308 Кабель питания длиной 2 метра


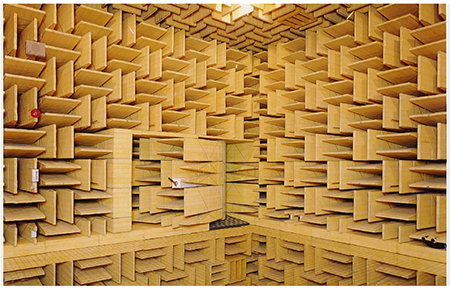

Применение CF-9200/9400

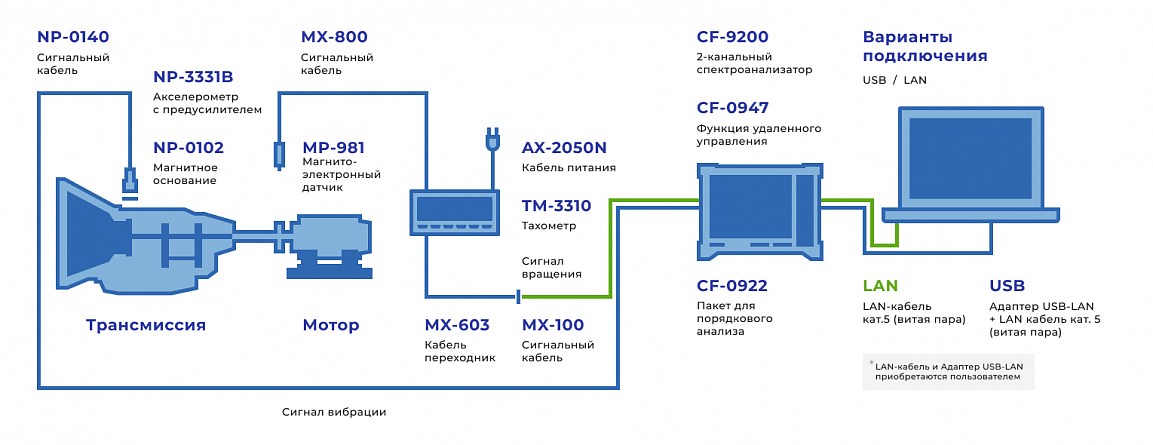

Порядковый анализ

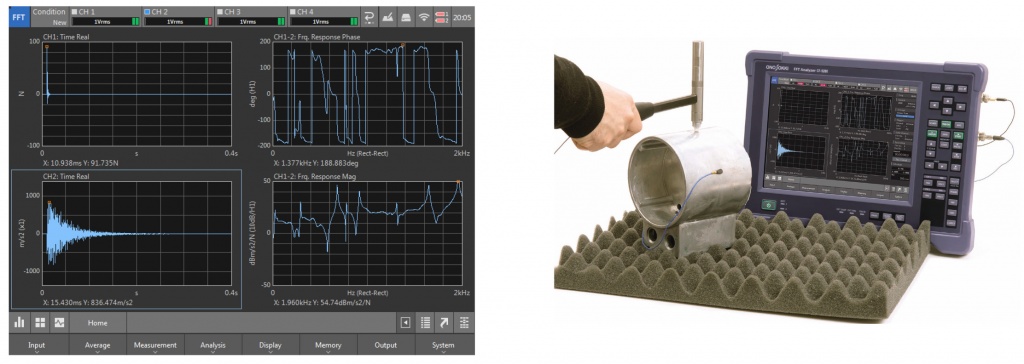

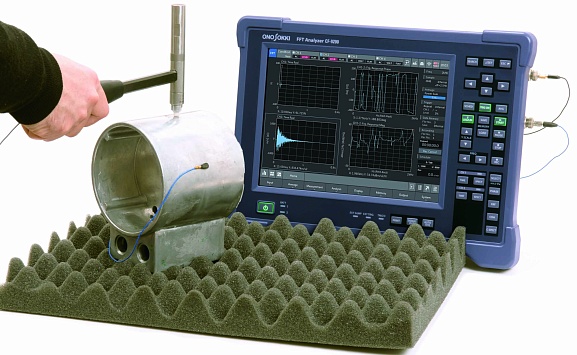

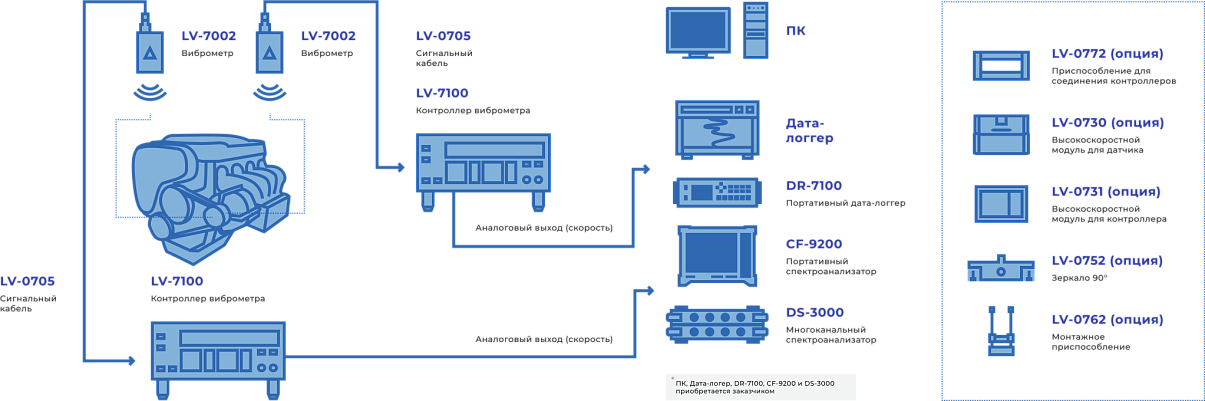

Порядковый анализ Измерение собственной частоты Измерение колебаний скорости вращающихся тел
