Электрические характеристики

Значение импульса на выходе

Скорость

120,1200 п/об

Длина

200 п/об

Выходящая длина волны

2-х фазная квадратная волна

Коэффициент использования

50±25 %

Разность фаз

90±45 °

Выходящее напряжение
(Для источника постоянного тока 12 В)

“Высокое”+10 В или больше
“Низкое”+0.5 В или меньше

Режим вывода

Двухтактный выход Totem Pole
(устойчивость к нагрузкам 470 Ом или больше)

*Опция

RP-0701: Передатчик
RP-0702: Коллектор
RP-0703: Открытый коллектор

Напряжение питания

DC12 В ±5 %
(≤100 мА)

Характеристики устройства

Режим скорости

0～600 м/мин
* Вышеуказанный диапазон скоростей варьируется в зависимости от условий объекта измерения.

Материал ролика

Алюминий+ уретановая печать (A90 твердость)

Окружность ролика

Допустимая нагрузка на подшипник

радиальная: 20 Н

Стартовый крутящий момент

1 мН･М

Момент инерции

0.6 кг･см²

Устойчивость к вибрации

19.6 м/с²
по каждой оси X/Y/Z (150 минут каждый), от 10 до 150 Гц Развертка, 20 циклов

Ударопрочность

196 м/с²
по каждой оси X/Y/Z ± в обоих направлениях (6 путей) 3 раза каждый (в общем 18 раз), синусоидальная полуволна, время реакции 11 мс

Монтажные отверстия（позиция）

φ10 мм x 2
расстояние между центрами отверстий: 20 мм

Основные характеристики

Температурный режим работы

0 ～+50 °C (однако, без обледенения или конденсации)

Температурный режим хранения

-10 ～+65 °C (однако, без обледенения или конденсации)

Температурный режим влажности

от 35 до 93% RH (однако, без обледенения или конденсата)

Уровень защиты

IP40 (когда используется с дополнительным кабелем RP-0181, RP-0182)

Вес

Приблизительно 400 г

Аксессуары

Инструкция по применению
Коннектор (RM12BPE-5S сделанный Hirose Electoric Co. Ltd.）

Соответствующий кабель (кабель)

Для серии TM: RP-0181 (односторонний обжимной зажим M3, 5 м)
Для RV-3150: RP-0182 (открытый с одной стороны, 5 м)

Подходящий счетчик

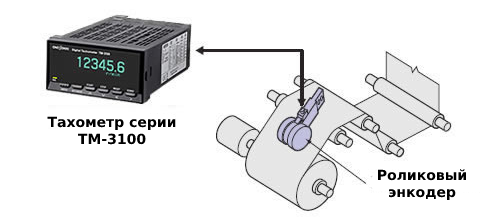

Скорость

Серия TM-3100

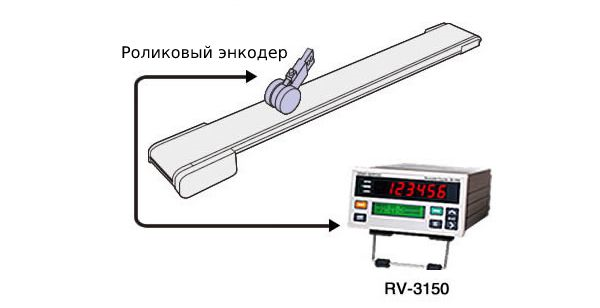

Длина

RV-3150* Реверсивный счетчик
