Электростатические емкостные детекторы зазора VE серии

Серия VE представляет собой бесконтактный датчик вибрации / малого смещения с высокой точностью, который может измерять расстояние между проводником, таким как металл, и поверхностью датчика с микронным / субмикронным разрешением. Он демонстрирует свои лучшие характеристики при использовании для измерения и контроля осевой и поверхностной вибрации вращающихся валов, таких как главный вал турбин, электродвигателей, компрессоров, а также толщины и ширины движущихся объектов. В дополнение к измерению величины смещения детектор зазора может также использоваться для широкого диапазона других приложений измерения и контроля, таких как измерение величины провисания или деформации. Бесконтактный процесс измерения позволяет не прилагать нагрузку к вращающемуся или вибрирующему телу и не влияет на измеряемый материал.

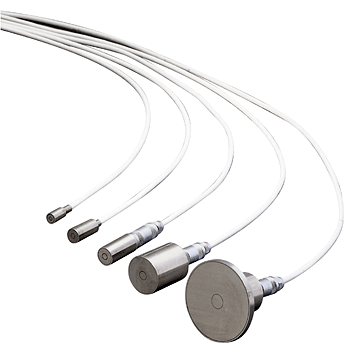

Доступны пять моделей датчиков, включая VE-8020, диапазон измерения которого составляет 8 мм и максимальный для серии VE. Кроме того, калибровка не требуется при измерении любых проводящих материалов, даже если в материал были внесены изменения. Серия VE используется в сочетании с бесконтактным измерителем смещения электростатической емкости серий VT-5200/5700 и CL-5600.

Особенности
• Не зависит от цвета, шероховатости, отражательной способности и света объекта измерения.
• Бесконтактный процесс измерения не влияет на измеряемый материал.
• Простая конструкция обеспечивает отличную долговечность и может использоваться в самых разных условиях эксплуатации.
• Калибровка не требуется при измерении любых проводящих материалов, даже если в материал были внесены изменения. (Помимо металла можно измерить кремний, углерод и поверхность воды.)

Примеры измерения




Серия VE используется в сочетании со специализированным преобразователем или бесконтактным измерителем смещения электростатической емкости серии VT-5200/5700 или серии CL-5600. Убедитесь, что объект можно измерить, а точность измерения зависит от преобразователя или измерителя толщины. Смотрите подробную информацию о продукте на соответствующих страницах.
＊ Чтобы сохранить заданную точность, перед поставкой была проведена совместная калибровка датчика с преобразователем или блоком индикации. При замене датчика требуется повторная калибровка.

Объекты для измерения
Если материал объекта измерения является проводником, то его можно измерить. Доступны следующие типы проводников:

Металлические пластины	Сталь, алюминий, нержавеющая сталь и т. д.
Кремниевые пластины	Можно измерить так же, как металлические пластины.
Плиты ламинированные медной фольгой.	Перед травлением можно измерить толщину обеих поверхностей.
Пасты	Пасты, такие как пластины полюсов аккумуляторных батарей, перед обжигом.
Углеродные пластины	Пластины, содержащие большое количество углеродного материала, используемого для прокладок и т.п.

Объекты, требующие ухода при измерении

Алюмит	Алюминиевые пластины, прошедшие обработку алюмитом, имеют на поверхности изолирующую пленку, которая может вызвать нестабильность измерения.
Объекты с покрытием	Объекты, покрытые изоляционным слоем, содержат ошибки в измеренных значениях.
Круглые объекты	Датчики VE работают при условии, что измеряемый объект имеет плоскую поверхность. Если поверхность изогнута, возможны ошибки измерения.
Объект с шероховатой поверхностью	Если поверхность шероховатая, измеренные значения будут меньше по сравнению со значениями, полученными при измерении с помощью прибора контактного типа. Этот инструмент усредняет шероховатость поверхности. Если поверхность очень шероховатая, возможны случаи, когда измерение невозможно.
Губчатые объекты	Если измеряемый объект является губчатым, размер может быть меньше из-за соотношения открытой площади.

Измерение изоляторов
Измерение зазора возможно, когда целевым объектом измерения является изолятор, такой как пластик, сапфир, стекло, пластиковая пленка и кристалл, если установлено программное обеспечение функции измерения изолятора (модель CL-0300).

Характеристики

Стандартный тип

Название модели	VE-5010	VE-1020	VE-1520	VE-3020	VE-8020
Диапазон измерения (мкм)*2	0 … 500	0 … 1000	0 … 1500	0 … 3000	0 … 8000
Минимальный диаметр объекта (мм)*3	φ6	φ8	φ10	φ20	φ40
Длина кабеля (м)	1.5 (встроенный)		1.5  (VL-1520 продаётся отдельно) *1
Температурная функция	k1＝1.7×10-5, k2＝3.4×10-5
Температурный режим работы *4	от 0 до +80°C

Тип с зажимом (общий для Φ10 мм)

Название модели	VE-2011	VE-5011	VE-1021	VE-8021
Диапазон измерения(мкм)*2	20 - 200	50 - 500	1000 - 1000	8000 - 8000
Внешние размеры(мм)*3	φ3	φ6	φ8	φ40
Длина кабеля (м)	1.5  (VL-1520/1521 продаётся отдельно) *1
Температурная функция	k1＝1.7×10-5, k2＝3.4×10-5
Температура работы *4	от 0 до +80°C

Примечание:
*1: Сигнальный кабель VL-1520 продается отдельно.
*2: Диапазон измерения относится к максимальному зазору между поверхностью наконечника датчика и измеряемым объектом.
*3: Площадь измерения поверхности объекта измерения должна быть больше, чем внешний диаметр датчика.
*4: Диапазон рабочих температур - это диапазон температур, в котором может работать датчик, однако не является рабочим диапазоном, в котором гарантируется точность. Рабочим режимом для которого гарантируется точность, является температура 23 ± 2 °C. Температурные характеристики серии VE показаны в формуле ниже.

Температурные характеристики
