Бесконтактный измеритель смещения

Бесконтактный измеритель смещения измеряет зазор / смещение между объектом измерения (проводниками) и датчиком с высокой точностью.

Модель прибора

VT-5200/5700

Описание

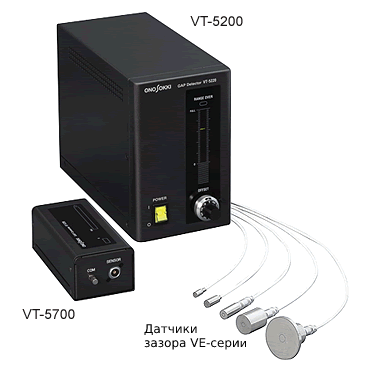

Бесконтактный измеритель смещения серии VT-5200/5700
Электростатического емкостного типа

Бесконтактный измеритель смещения электростатического емкостного типа серии VT при использовании совместно с новейшей разработкой – Детектором зазора электростатического емкостного типа серии VE может бесконтактно измерять зазор / смещение между объектом измерения (проводниками, такими как железо, алюминий, медь и различные металлические покрытия) и датчиком с высокой точностью.

Зазор / смещение между нижней поверхностью датчика серии VE и поверхностью измеряемого объекта измеряется с использованием каждой из электростатических емкостей.
Всего в модельном ряду 4 модели. VT-5210 и 5710 поддерживают частоту отклика 4 кГц, VT-5220 и 5720 поддерживают частоту отклика 10 кГц. Серия VT-5700 компактна и проста в установке.

Это позволяет эффективно измерять и контролировать отклонение вала и отклонение плоскости вращающихся машин, таких как турбины, электродвигатели, компрессоры, а также плоскостность и толщину проводников, таких как кремниевые пластины и жесткие диски.

Поскольку измерение происходит бесконтактно, то вращающуюся или вибрирующую цель можно измерять без нагрузки.

Особенности
· Широкий диапазон измерения от 20мкм до 8 мм

· Высокая точность: 0.2 %FS (в паре с датчиком)

· Высокая скорость отклика на динамические изменения смещения (VT-5220- Макс. частота отклика 10 кГц)

· Бесконтактное измерение может выполняться без прикосновения с деталью.

· Все проводники могут быть измерены, не зависимо от влияния их цвета, шероховатости, коэффициента отражения, внешнего света и т. д.

Примеры измерения

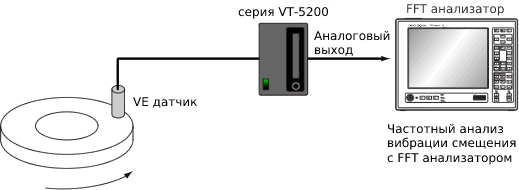

Измерение вибрации вала

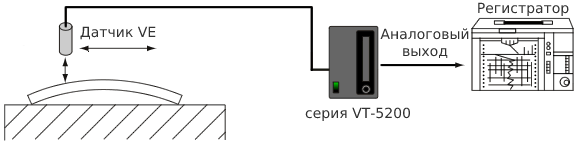

Измерение плоских колебаний

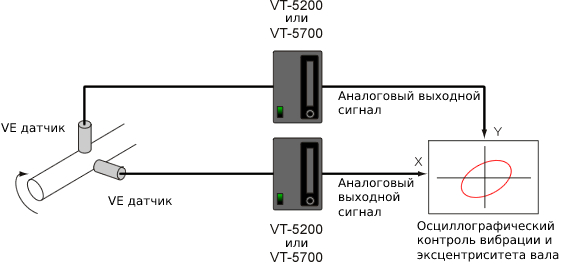

Измерение отклонений/плоскости

Характеристики
Бесконтактный измеритель смещения серии VT-5200

Название модели	VT-5210	VT-5220
Выход	0…5 В / 0…100% полной шкалы
Линейность	±0.2% полной шкалы / 10%...100% полной шкалы	±0.25% полной шкалы / 10%...100% полной шкалы
Температурная характеристика	В пределах ±0.05% полной шкалы/°C
Частота ответа	до 4 кГц постоянного тока	до 10 кГц постоянного тока
Дисплей	20-сегментный светодиод с функцией смещения аналогового выхода
Требования мощности	100…240 В (AC), 10 ВА
Внешние размеры (ДхШхГ)	95x150x195 мм
Вес	Прибл. 2 кг

Бесконтактный измеритель смещения серии VT-5700

Название модели	VT-5710	VT-5720
Выход	0…5 В / 0…100% полной шкалы
Линейность	±0.2% полной шкалы / 10%...100% полной шкалы	±0.25% полной шкалы / 10%...100% полной шкалы
Температурная характеристика	В пределах ±0.05% полной шкалы/°C
Частота ответа	до 4 кГц постоянного тока	до 10 кГц постоянного тока
Дисплей	10 сегментный светодиод
Требования к мощности	±15 В (DC), 100 мА
Внешние размеры (ДхШхГ)	42x56x120 мм
Вес	Прибл. 0.6 кг

Примечание: Полная шкала – это максимальный диапазон измерения датчика.

Электростатические емкостные детекторы зазора серии VE
Стандартный тип

Название модели	VE-5010	VE-1020	VE-1520	VE-3020	VE-8020
*Диапазон измерения (мкм)^1**	0 … 500	0 … 1000	0 … 1500	0 … 3000	0 … 8000
*Минимальный диаметр объекта (мм)^2**	φ6	φ8	φ10	φ20	φ40
Длина кабеля (м)	1.5 (встроенный)		1.5 (VL-1520 продаётся отдельно)^*1
Температурная функция	k₁＝1.7×10^-5, k₂＝3.4×10^-5
*Температурный режим работы^3**	от 0 до +80°C

Тип зажимной формы (общий для Φ10 мм)

Название модели	VE-2011	VE-5011	VE-1021	VE-8021
*Диапазон измерения(мкм)^1**	20 - 200	50 - 500	1000 - 1000	8000 - 8000
*Внешние размеры(мм)^2**	φ3	φ6	φ8	φ40
Длина кабеля (м)	1.5 (VL-1520/1521 продаётся отдельно)^*1
Температурная функция	k₁＝1.7×10^-5, k₂＝3.4×10^-5
*Температура работы^3**	от 0 до +80°C

Примечание:
*1: Под диапазоном измерения подразумевается максимальный зазор между поверхностью наконечника датчика и измеряемым объектом.
*2: Площадь поверхности измеряемого объекта должна быть больше внешнего диаметра датчика.
*3: Диапазон рабочих температур - это диапазон температур, в котором может работать датчик, однако не является рабочим диапазоном, в котором гарантируется точность. Рабочим режимом для которого гарантируется точность, является температура 23 ± 2 °C. Температурные характеристики серии VE показаны в формуле ниже.

Сигнальные кабели (продаются отдельно)

VL-1520 (прямой --- прямой)
VL-1521 (соединитель L-типа --- прямой)
